วิธีวัดความแข็งของชั้นไนไตรด์แบบบาง: เหตุใดเครื่องทดสอบความแข็งแบบอัลตราโซนิก UCI จึงเป็นมาตรฐานอุตสาหกรรม

ไนไตรดิ้งเป็นกระบวนการเสริมความแข็งแกร่งให้กับพื้นผิวกระแสหลักในการผลิตเครื่องจักร แม่พิมพ์ที่มีความแม่นยำ และการตัดเฉือนส่วนประกอบ นอกจากนี้ยังใช้กันอย่างแพร่หลายกับชิ้นส่วนส่งกำลัง เช่น เกียร์ เพลา และ ข้อต่อเพลาแบบยืดหยุ่น . กระบวนการนี้ก่อให้เกิดชั้นไนไตรด์ที่มีความแข็งเป็นพิเศษบางและหนาแน่นบนพื้นผิวชิ้นงาน ช่วยเพิ่มความทนทานต่อการสึกหรอ ต้านทานความล้า และต้านทานการกัดกร่อน

ชั้นไนไตรด์นั้นบางและแข็ง ความหนาทั่วไปเพียง 0.1-0.5 มม. และความแข็งพื้นผิวอาจเกิน 1,000 HV การวัดความแข็งของชั้นบางๆ และการควบคุมคุณภาพไนไตรด์อย่างแม่นยำ ถือเป็นความท้าทายหลักในอุตสาหกรรมการบำบัดความร้อนมายาวนาน อุปกรณ์ทดสอบแบบเดิมมีแนวโน้มที่จะให้ข้อมูลบิดเบือนและอาจทำให้ชิ้นงานเสียหายได้ การทดสอบชิ้นส่วนไนไตรด์ด้วย เครื่องทดสอบความแข็งอัลตราโซนิก UCI จึงกลายเป็นโซลูชั่นมาตรฐาน มีการใช้กันอย่างแพร่หลายสำหรับการทดสอบความแข็งแบบไม่ทำลายของผลิตภัณฑ์ไนไตรด์สำเร็จรูปและสำหรับการทดสอบความแข็งที่ไซต์งานในการควบคุมคุณภาพ

I. จุดปวดหลักของการทดสอบความแข็งแบบดั้งเดิมสำหรับชิ้นส่วนไนไตรด์

1. การเยื้องลึกเกินไป เจาะชั้นไนไตรด์และทำให้ข้อมูลบิดเบือน

เครื่องทดสอบ Rockwell และ Vickers แบบตั้งโต๊ะทั่วไปรับน้ำหนักสูงและทิ้งรอยเว้าลึก พวกเขาเจาะผ่านชั้นแข็งบาง ๆ เข้าไปในวัสดุฐานได้อย่างง่ายดาย จากนั้นการอ่านค่าจะเป็นค่าความแข็งผสมของชั้นไนไตรด์และซับสเตรต ซึ่งไม่ได้สะท้อนถึงความแข็งที่แท้จริงของพื้นผิวไนไตรด์ สิ่งนี้นำไปสู่กระบวนการตัดสินที่ผิดพลาดและผลการตรวจสอบที่ไม่ถูกต้อง และไม่เป็นไปตามมาตรฐานการตรวจสอบสำหรับชิ้นส่วนไนไตรด์ที่มีความแม่นยำ

2. การทดสอบแบบทำลายล้างที่ไม่สามารถป้องกันชิ้นงานสำเร็จรูปได้

ชิ้นส่วนไนไตรด์ส่วนใหญ่เป็นผลิตภัณฑ์ที่ผ่านการกลึงขั้นสุดท้ายโดยมีข้อกำหนดที่เข้มงวดสำหรับการตกแต่งพื้นผิวและความสมบูรณ์ การทดสอบความแข็งแบบดั้งเดิมเป็นแบบกึ่งทำลายหรือแบบทำลายล้าง และทิ้งรอยเยื้องที่มองเห็นได้ สิ่งนี้สามารถสร้างความเสียหายต่อรูปลักษณ์และประสิทธิภาพของชิ้นส่วนและส่วนประกอบที่มีความแม่นยำเช่น คลัปเกียร์ สีข้างฟัน หมุด และวารสารเพลาอาจถูกทิ้งด้วยซ้ำ ด้วยเหตุนี้ จึงทำได้เฉพาะการตรวจสอบการสุ่มตัวอย่างเท่านั้น ไม่สามารถตรวจสอบผลิตภัณฑ์สำเร็จรูปเป็นชุดได้ 100% ซึ่งทำให้เกิดช่องว่างสำคัญในการควบคุมคุณภาพ

3. การบังคับใช้ที่จำกัด: ไม่สามารถทดสอบชิ้นงานที่ซับซ้อนและผิดปกติได้ที่ไซต์งาน

เครื่องทดสอบความแข็งแบบตั้งโต๊ะมีขนาดใหญ่และจำเป็นต้องนำตัวอย่างไปที่ห้องปฏิบัติการ แม่พิมพ์ใหญ่ ด้ามยาว และหนัก ข้อต่อโลหะที่มีความยืดหยุ่น ไม่สามารถทดสอบส่วนประกอบโดยรวมได้ ผู้ทดสอบลีบได้รับผลกระทบอย่างมากจากความหนาของชิ้นงาน ความโค้งของพื้นผิว และความหยาบของพื้นผิว ดังนั้นข้อมูลจึงมีความผันผวนและความสามารถในการทำซ้ำได้ไม่ดี ขอบและมุม รากฟัน รูด้านใน และพื้นผิวโค้งนั้นทดสอบได้ยาก ดังนั้นวิธีการเหล่านี้จึงไม่สามารถตอบสนองความต้องการในการผลิตที่หลากหลายได้

ครั้งที่สอง ข้อดีหลักของเครื่องทดสอบความแข็งแบบอัลตราโซนิกสำหรับชิ้นส่วนไนไตรด์

1. ความแม่นยำในการเยื้องระดับไมโคร เหมาะอย่างยิ่งกับชั้นไนไตรด์บางๆ

เครื่องทดสอบความแข็งแบบอัลตราโซนิคทำงานบนหลักการ UCI (Ultrasonic Contact Impedance) การเยื้องมีขนาดเล็กและตื้นมาก จึงไม่ทะลุชั้นที่แข็งตัว ผู้ทดสอบจะจับความแข็งที่แท้จริงของพื้นผิวไนไตรด์ และแก้ปัญหาที่มีมายาวนานในการทดสอบชั้นไนไตรด์บางๆ ได้อย่างแม่นยำ

เครื่องมือจะแปลงระหว่างระดับความแข็ง เช่น HV และ HRC การทดสอบแบบจุดคงที่แบบชั้นต่อชั้นยังให้ผลการไล่ระดับความแข็งจากพื้นผิวไปยังซับสเตรต ข้อมูลนี้แสดงให้เห็นความลึกของเคสที่เป็นไนไตรด์และความสม่ำเสมอของไนไตรดิ้ง และให้ข้อมูลที่แม่นยำแก่องค์กรต่างๆ ในการเพิ่มประสิทธิภาพการบำบัดความร้อนด้วยไนไตรด์และการปรับกระบวนการผลิต

2. การทดสอบแบบไม่ทำลายผลิตภัณฑ์ไนไตรด์สำเร็จรูป

นี่คืออุปกรณ์ทดสอบที่สร้างความเสียหายระดับไมโครและไม่ทำลาย หลังจากการทดสอบ พื้นผิวแทบไม่แสดงรอยที่มองเห็นได้ และโครงสร้างไนไตรด์ที่เสร็จแล้วและความแม่นยำก็ไม่เป็นอันตราย ไม่จำเป็นต้องตัดหรือบดตัวอย่างจากชิ้นงาน แม่พิมพ์สำเร็จรูป เกียร์ ชิ้นส่วนไฮดรอลิก ชิ้นส่วนเพลา และ การมีเพศสัมพันธ์ ส่วนประกอบสามารถเข้าสู่การประกอบได้โดยตรงหลังการทดสอบ วิธีนี้เหมาะกับทั้งการสุ่มตัวอย่างเป็นชุดและการตรวจสอบผลิตภัณฑ์สำเร็จรูป 100% และยังช่วยลดการสูญเสียการผลิตและต้นทุนการตรวจสอบได้อย่างมาก

3. พกพาสะดวกและมีประสิทธิภาพ รองรับการทดสอบนอกสถานที่

เครื่องมือนี้มีตัวเครื่องที่มีน้ำหนักเบาและมีโพรบขนาดกะทัดรัดและยืดหยุ่นได้ ดังนั้นจึงไม่ถูกจำกัดด้วยความต้องการพื้นที่ของอุปกรณ์แบบตั้งโต๊ะ การทดสอบสามารถทำได้โดยตรงในโรงงานอบชุบด้วยความร้อนหรือที่สถานีการผลิต

เข้าถึงพื้นผิวโค้ง พื้นผิวทรงกรวย รูด้านใน รากฟัน ขอบและมุม และตำแหน่งอื่นๆ ที่อุปกรณ์ทั่วไปไม่สามารถเข้าถึงได้ ตัวอย่างได้แก่ ฟันภายในและภายนอกของคัปปลิ้งเกียร์ หน้าแปลน และดุมแบบฮาล์ฟคัปปลิ้ง . ชิ้นงานขนาดใหญ่ไม่จำเป็นต้องถอดประกอบหรือเคลื่อนย้าย และไม่จำเป็นต้องส่งชิ้นส่วนไปยังห้องปฏิบัติการ ซึ่งช่วยปรับปรุงประสิทธิภาพการตรวจสอบได้อย่างมาก และเหมาะสมกับอัตราการผลิตเป็นชุดทางอุตสาหกรรม

4. ข้อมูลที่เสถียรและทำซ้ำได้สำหรับการควบคุมคุณภาพการอบชุบด้วยความร้อนแบบแบตช์

เมื่อเปรียบเทียบกับเครื่องทดสอบ Leeb เครื่องทดสอบความแข็งแบบอัลตราโซนิกจะได้รับผลกระทบน้อยที่สุดจากรูปร่างของชิ้นงาน ความหนา สภาพพื้นผิว และการรบกวนจากสิ่งแวดล้อม ดังนั้นข้อมูลจึงมีความเสถียรและสามารถทำซ้ำได้ พวกเขาสามารถระบุผลิตภัณฑ์ที่ไม่เป็นไปตามข้อกำหนดได้อย่างถูกต้อง เช่น ผลิตภัณฑ์ที่มีความแข็งของไนไตรด์ไม่เพียงพอ ไนไตรด์ที่ไม่สม่ำเสมอ หรือชั้นชุบแข็งต่ำกว่ามาตรฐาน สิ่งนี้ช่วยให้องค์กรต่างๆ สร้างระบบควบคุมคุณภาพที่ได้มาตรฐานและประณีตสำหรับการบำบัดความร้อนด้วยไนไตรด์ และทำให้คุณภาพของแบตช์คงที่

ที่สาม สถานการณ์ที่เกี่ยวข้อง

เครื่องมือทดสอบนี้เหมาะอย่างยิ่งกับชิ้นส่วนแม่พิมพ์ไนไตรด์ เกียร์ไนไตรด์ที่มีความแม่นยำ เพลาพัดลม ก้านลูกสูบ ชิ้นส่วนไฮดรอลิกที่มีความแม่นยำ และส่วนประกอบที่เป็นไนไตรด์สำหรับเครื่องจักรก่อสร้าง นอกจากนี้ยังเหมาะกับชิ้นส่วนเกียร์สำหรับงานหนักที่สำคัญ เช่น พื้นผิวฟัน หมุด ปลอก และร่องของ ข้อต่อแบบฟันเฟือง ข้อต่อดรัมเกียร์ ข้อต่อแบบยืดหยุ่นพิน ข้อต่อไดอะแฟรม และข้อต่อสากล .

ชิ้นส่วนเหล่านี้ให้บริการในอุตสาหกรรมที่มีความต้องการสูง เช่น อุปกรณ์โลหะ เครื่องจักรเหมืองแร่ อุปกรณ์ยก อุปกรณ์ท่าเรือ สถานีสูบน้ำ และอุปกรณ์พลังงานใหม่ . ผู้ทดสอบครอบคลุมขั้นตอนการทำงานของไนไตรด์ทั้งหมด: การตรวจสอบขาเข้า การตรวจสอบกระบวนการ และการตรวจสอบขั้นสุดท้ายก่อนจัดส่ง

IV. สรุป

ด้วยโครงสร้างชั้นบางที่มีความแข็งสูงของชิ้นส่วนไนไตรด์ อุปกรณ์ทดสอบความแข็งแบบดั้งเดิมจึงมีข้อบกพร่องหลายประการ เช่น ความแม่นยำไม่เพียงพอ ความเสียหายต่อชิ้นงาน สถานการณ์การใช้งานที่จำกัด และประสิทธิภาพต่ำ เครื่องทดสอบความแข็งอัลตราโซนิก UCI เหมาะอย่างยิ่งสำหรับการตรวจสอบชิ้นส่วนไนไตรด์โดยหลักการทำงาน การเยื้องระดับไมโครที่มีความแม่นยำสูง การทดสอบแบบไม่ทำลาย การพกพา และข้อมูลที่เสถียร ทำให้อุปกรณ์นี้เป็นอุปกรณ์ตรวจสอบคุณภาพกระแสหลักในอุตสาหกรรมการบำบัดความร้อนด้วยไนไตรด์

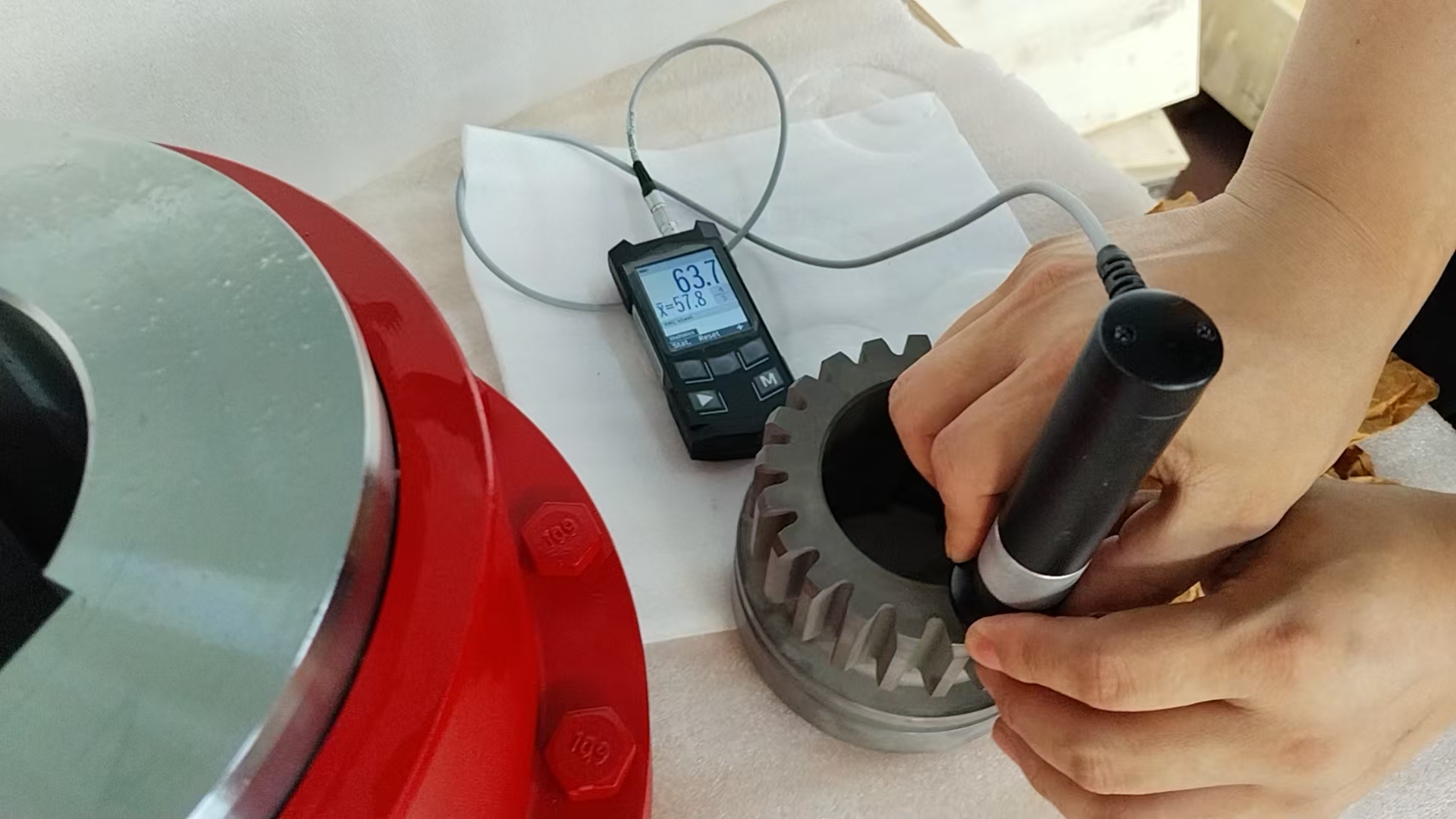

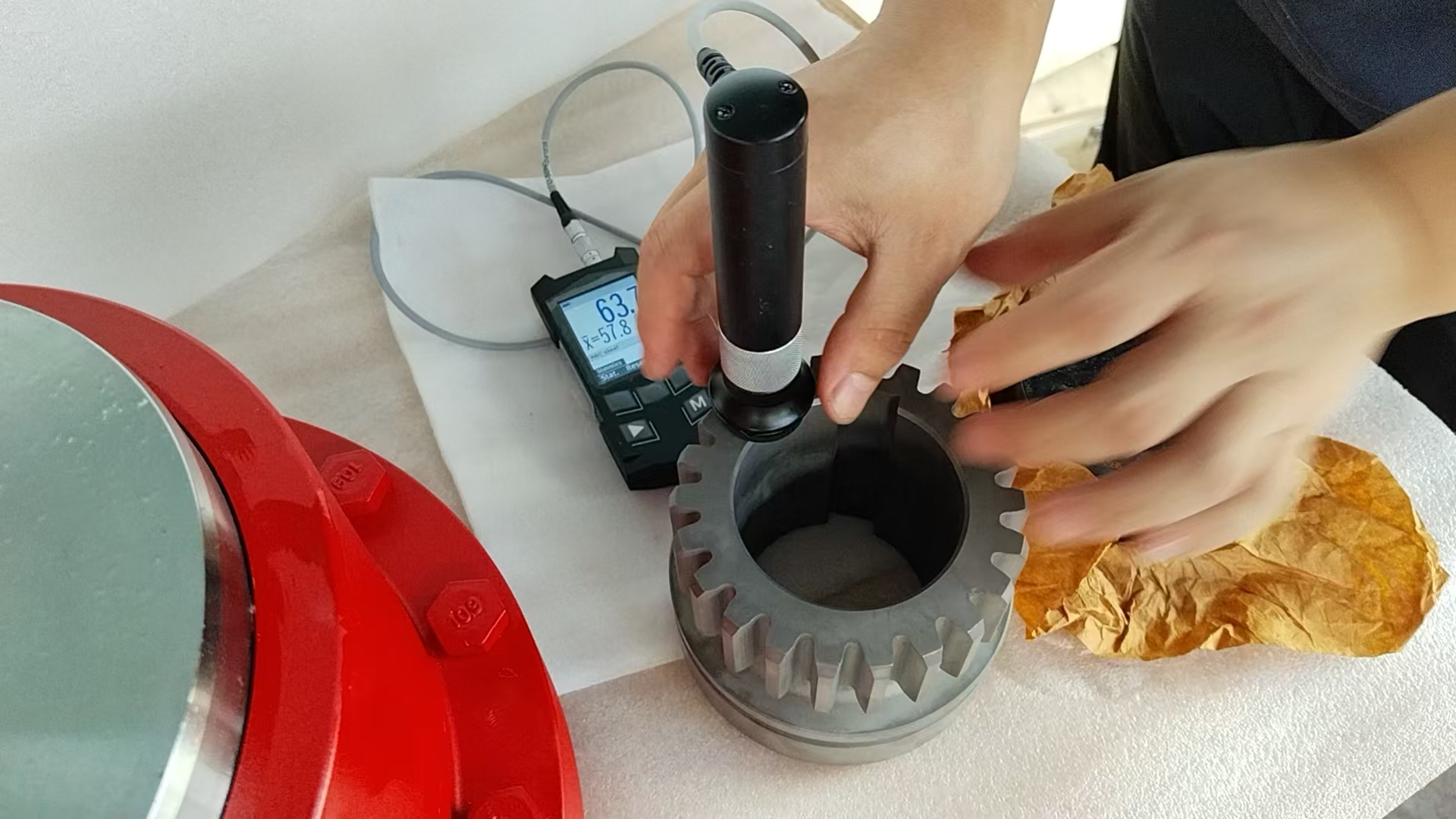

ในฐานะผู้ผลิตมืออาชีพของ ข้อต่อเพลาแบบยืดหยุ่น and metal elastic element flexible couplings , Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ใช้วิธีนี้กับส่วนประกอบข้อต่อแบบไนไตรด์ ทุกชิ้นส่วนผ่านการทดสอบความแข็งอย่างมืออาชีพด้วยเครื่องทดสอบความแข็งแบบอัลตราโซนิก สิ่งนี้จะควบคุมความแข็งของพื้นผิวและพารามิเตอร์ของชั้นที่ชุบแข็งอย่างแม่นยำ เพื่อให้ประสิทธิภาพของผลิตภัณฑ์และพารามิเตอร์กระบวนการเป็นไปตามข้อกำหนดทางเทคนิคของแบบอย่างสมบูรณ์ ตลอดกระบวนการ เราปกป้องความสมบูรณ์ของพื้นผิวและอัตราการผ่านของผลิตภัณฑ์สำเร็จรูป เรานำเสนอข้อต่อคุณภาพสูงและปราศจากความเสียหาย รวมถึงการออกแบบที่ไม่ได้มาตรฐานแบบกำหนดเอง ซึ่งยังคงเชื่อถือได้ภายใต้ภาระหนักในด้านโลหะวิทยา การขุด การยก และการใช้งานในท่าเรือ
