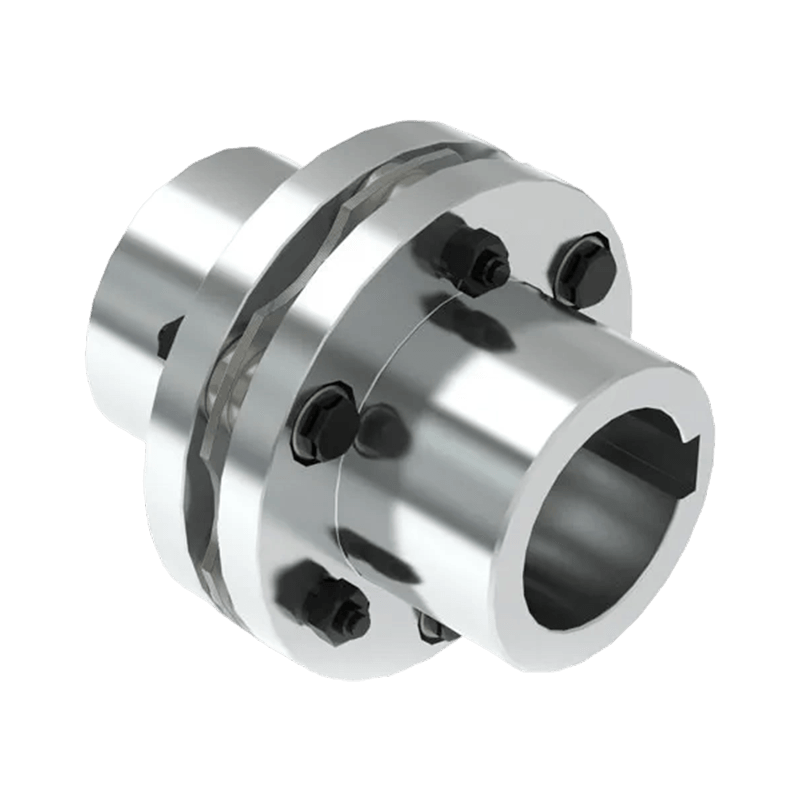

ข้อต่อไดอะแฟรมยืดหยุ่นชนิดเดียว DMA

Name: ข้อต่อไดอะแฟรมยืดหยุ่นชนิดเดียว DMA
Rating: 5 (99 reviews)

การเชื่อมต่อสายไฟ กุญแจชนิด DMB คัปปลิ้งไดอะแฟรมยืดหยุ่นชนิดเดียว (Q/YP 22004X-2018) เป็นส่วนประกอบการส่งผ่านแบบยืดหยุ่นโลหะประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบถ่ายโอนแรงบิดที่แม่นยำ ใช้โครงสร้างไดอะแฟรมเดี่ยวผสมผสานกับการออกแบบการเชื่อมต่อที่สำคัญ ช่วยให้สามารถส่งแรงบิดที่เชื่อถือได้ ในขณะเดียวกันก็ชดเชยการวางแนวแนวแกน เชิงมุม และแนวรัศมีที่จำกัดได้อย่างมีประสิทธิภาพ ผ่านการเสียรูปแบบยืดหยุ่นของไดอะแฟรมโลหะที่มีความแข็งแรงสูง โครงสร้างนี้รับประกันความแข็งแกร่งของแรงบิดสูงและประสิทธิภาพไดนามิกที่มั่นคงภายใต้สภาวะการทำงานที่ความเร็วสูง

ด้วยโครงสร้างที่กะทัดรัด คุณลักษณะการส่งผ่านแบบไม่มีฟันเฟือง และการทำงานที่ไม่ต้องหล่อลื่น ข้อต่อ DMB จึงเหมาะอย่างยิ่งสำหรับเขตอุตสาหกรรมที่ต้องการความแม่นยำและความน่าเชื่อถือสูง เช่น ระบบเซอร์โว เครื่องจักรที่มีความแม่นยำ อุปกรณ์ทางโลหะวิทยา และระบบส่งกำลัง การออกแบบที่แข็งแกร่งช่วยเพิ่มเสถียรภาพในการปฏิบัติงาน ในขณะเดียวกันก็ลดความต้องการในการบำรุงรักษาและเพิ่มอายุการใช้งานในระยะยาว

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: การเชื่อมต่อคีย์ประเภท DMB ข้อต่อไดอะแฟรมยืดหยุ่นชนิดเดียว (Q / YP 22004X-2018)
ถัดไป: ข้อต่อไดอะแฟรมชนิด MPJ พร้อมเพลากลาง (Q/YP 21002X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

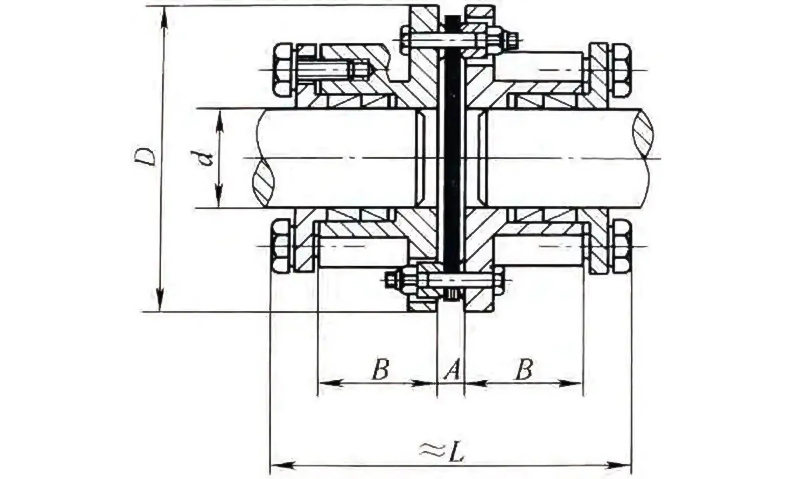

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อไดอะแฟรม MPJ กับเพลากลาง

ประเภท	รู เส้นผ่านศูนย์กลาง d	เส้นผ่านศูนย์กลาง/มม	ลิตร/มม	เอ/มม	บี/มม	มิสซา /กก	อนุญาต ความเร็ว [n]/(r.min)	ที่กำหนด แรงบิด T/N·m	อนุญาต ค่าชดเชย
ประเภท	รู เส้นผ่านศูนย์กลาง d	เส้นผ่านศูนย์กลาง/มม	ลิตร/มม	เอ/มม	บี/มม	มิสซา /กก	อนุญาต ความเร็ว [n]/(r.min)	ที่กำหนด แรงบิด T/N·m	มุม/(°)	แอ็กเซล/มม
1	8-22	68	90	6.1	26	0.85	20000	33	1	±0.8
2	10-32	82	95	6.6	26	1.2	20000	90	1	±1.0
3	10-35	93	110	8.4	29	1.7	18000	173	1	±1.2
4	10-42	104	124	11.2	34	2.7	15000	245	1	±1.4
5	15-50	126	152	11.7	42	6.5	13000	420	1	±1.6
6	15-60	148	160	11.7	48	8.9	12000	772	1	±1.8
7	20-70	168	200	16.8	58	15.8	10000	1270	1	±2.5
