พันธะชนิด SM เชื่อมต่อข้อต่อไดอะแฟรมแบบยืดหยุ่นชนิดคู่

Name: พันธะชนิด SM เชื่อมต่อข้อต่อไดอะแฟรมแบบยืดหยุ่นชนิดคู่
Rating: 5 (99 reviews)

พันธะชนิด SM เชื่อมต่อข้อต่อไดอะแฟรมแบบยืดหยุ่นชนิดคู่ มอบโซลูชันการส่งกำลังที่มีความแม่นยำสูงที่มีทั้งความแข็งแกร่งด้านแรงบิดสูงและความยืดหยุ่นที่ยอดเยี่ยมผ่านไดอะแฟรมโลหะแบบยืดหยุ่นคู่และชิ้นส่วนเชื่อมต่อตรงกลางที่เป็นเอกลักษณ์ ซึ่งสามารถดูดซับและชดเชยการเบี่ยงเบนแนวแนวรัศมี แนวแกน และเชิงมุมที่ซับซ้อนระหว่างระบบเพลาได้อย่างมีประสิทธิภาพมากกว่าโครงสร้างไดอะแฟรมเดี่ยว เนื่องจากข้อต่อไดอะแฟรมโลหะประสิทธิภาพสูงเกรดอุตสาหกรรม จึงใช้การเปลี่ยนรูปแบบยืดหยุ่นของแผ่นโลหะที่มีความแข็งแรงสูงเพื่อส่งแรงบิด และต้านแรงสั่นสะเทือนและการกระแทกระหว่างการทำงาน การครอบคลุมแรงบิดที่กำหนดนั้นกว้างมาก (ขยายได้จาก 9.8 N · m ถึง 8100 kN · m) และความเร็วสูงสุดที่อนุญาตสามารถเข้าถึง 20,000 รอบ/นาที ทำให้มั่นใจได้ถึงความน่าเชื่อถือที่ยอดเยี่ยมในชุดปั๊ม พัดลม และระบบคอมเพรสเซอร์ในสาขาโลหะวิทยา เหมืองแร่ การผลิตกระดาษ และการขนส่งของเหลว

เมื่อเปรียบเทียบกับดิสก์คัปปลิ้งแบบดั้งเดิม ผลิตภัณฑ์นี้อาศัยการออกแบบการเชื่อมต่อคีย์ที่มีความเสถียรเพื่อให้มั่นใจในความแม่นยำของการส่งแรงบิดและตำแหน่ง และโครงสร้างโลหะทั้งหมดทำให้ไม่ต้องหล่อลื่น ไม่ต้องบำรุงรักษา ซึ่งช่วยลดค่าใช้จ่ายในการดำเนินงานและบำรุงรักษาที่ครอบคลุมของอุปกรณ์หนักภายใต้สภาวะการทำงานที่หนักหน่วงได้อย่างมาก เป็นตัวเลือกที่ดีเยี่ยมสำหรับการปรับปรุงเสถียรภาพของโซ่ส่งกำลังทางอุตสาหกรรม

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: ข้อต่อสปริงงูชนิด SC / ข้อต่อแบบกริด (Q/YS 23006X-2018)
ถัดไป: การเชื่อมต่อคีย์ประเภท DMB ข้อต่อไดอะแฟรมยืดหยุ่นชนิดเดียว (Q / YP 22004X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

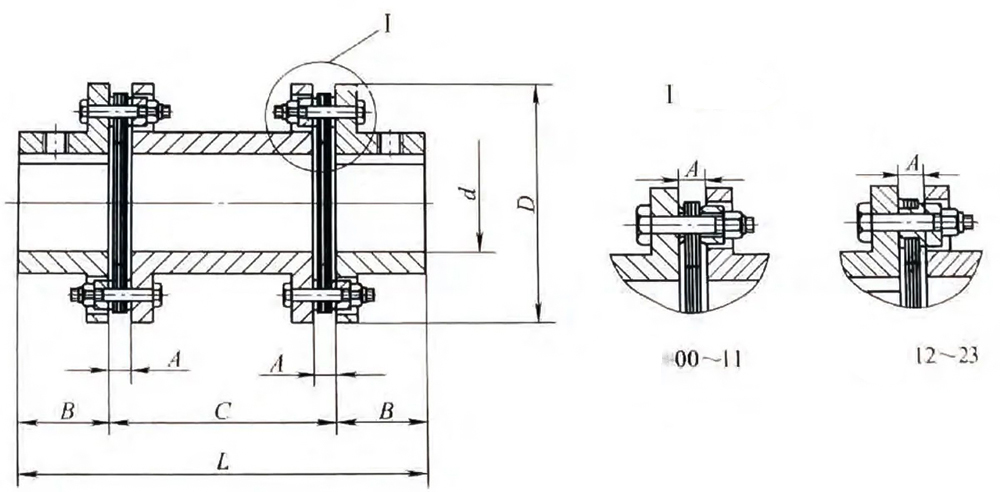

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อไดอะแฟรมยืดหยุ่นชนิดยึดติดชนิด SM

ประเภท	แรงบิดที่กำหนด N·M	ความเร็วที่อนุญาต [n]/r.min⁻¹	ขนาด/มม						ค่าชดเชยที่อนุญาต			มวล/กก
ประเภท	แรงบิดที่กำหนด N·M	ความเร็วที่อนุญาต [n]/r.min⁻¹	d _{สูงสุด}	D	A	B	L	C	แอ็กเซล/มม	มุม	รัศมี/มม	มวล/กก
00	9.8	20000	20	57	4.9	20	100	60	±1.6	2°	0.5	0.23
01	33	20000	22	68	6.1	26	141	89	±1.6	2°	0.5	1.2
02	90	20000	32	81	6.6	28	141	89	±1.6	2°	0.5	1.9
03	173	18000	35	93	8.4	29	160	102	±2.4	2°	0.6	2.9
04	245	15000	42	104	11.2	34	195	127	±2.8	2°	0.7	4.7
05	420	13000	50	126	11.7	42	211	127	±3.2	1°30'	0.7	7.1
06	772	12000	60	143	11.7	48	223	127	±3.6	1°30'	0.8	10.8
07	1270	10000	75	168	16.8	58	243	127	±4.0	1°30'	0.8	16.3
08	2080	10000	82	194	17.0	64	268	140	±4.4	1°30'	0.9	24.7
09	3328	9000	95	214	21.6	77	306	152	±4.8	1°30'	0.9	32.5
10	4900	8000	108	246	23.9	89	356	178	±5.2	1°30'	1.0	50
11	6368	6300	118	276	27.2	102	382	178	±5.6	1°30'	1.2	75
12	8900	6300	110	276	17.5	128	454	198	±3.6	1°	1.2	72.2
13	15280	5000	135	308	19	160	550	230	±4.0	1°	1.2	120
14	25410	4700	155	346	21.5	180	574	210	±4.0	1°	1.2	175
15	37130	4300	165	375	24	198	644	248	±4.0	1°	1.3	234
16	47120	3900	180	410	29.5	214	708	280	±4.4	1°	1.3	396
17	57000	3500	190	445	29.5	225	770	320	±4.4	1°	1.4	369
18	63186	3500	205	470	31	248	846	350	±4.8	1°	1.5	448
19	82590	3200	230	512	32	278	936	380	±4.8	1°	1.6	596
20	102100	2800	255	556	32.5	305	1002	390	±5.2	1°	1.8	763
21	126070	2450	265	588	34	318	1036	400	±5.4	1°	1.8	919
22	146350	2150	275	630	34.5	352	1064	400	±5.6	1°	2	1068
23	173830	2000	290	655	35.5	348	1116	420	±6.0	1°	2	1235
24	200000	1400	305	680	44	350	1160	460	±7.0	30′	2	1350
26	315000	1200	365	785	50	350	1220	520	±8.4	30′	2	1650
27	400000	1150	380	830	50	380	1360	580	±9.0	30′	2	1950
28	500000	1100	400	875	50	400	1400	600	±9.6	30′	2.5	2200
29	630000	1000	425	935	60	400	1480	680	±10.0	20'	2.5	2300
30	800000	930	440	1030	60	440	1580	700	±10.4	20'	2.5	2600
31	1000000	880	460	1080	66	440	1620	700	±11.0	20'	2.5	3500
32	1250000	820	500	1160	70	520	1780	740	±11.6	20'	2.5	4800
33	1600000	740	560	1290	82	570	1920	780	±12.4	20'	3	6100
34	2000000	680	600	1410	92	570	1940	800	±13.0	20'	3	7600
35	2500000	620	650	1530	105	630	2000	800	±13.6	20'	3	8600
36	3020000	570	710	1670	115	710	2340	880	±14.4	20'	3	11000
37	4050000	520	780	1830	125	800	2540	940	±15.0	20'	3	14700
38	5300000	480	860	2000	130	800	2540	940	±15.0	20'	3	21000
39	6600000	430	945	2200	140	960	3020	1100	±16.6	20'	3	26700
40	8100000	400	1030	2400	140	960	3020	1100	±16.4	20'	3	32000
