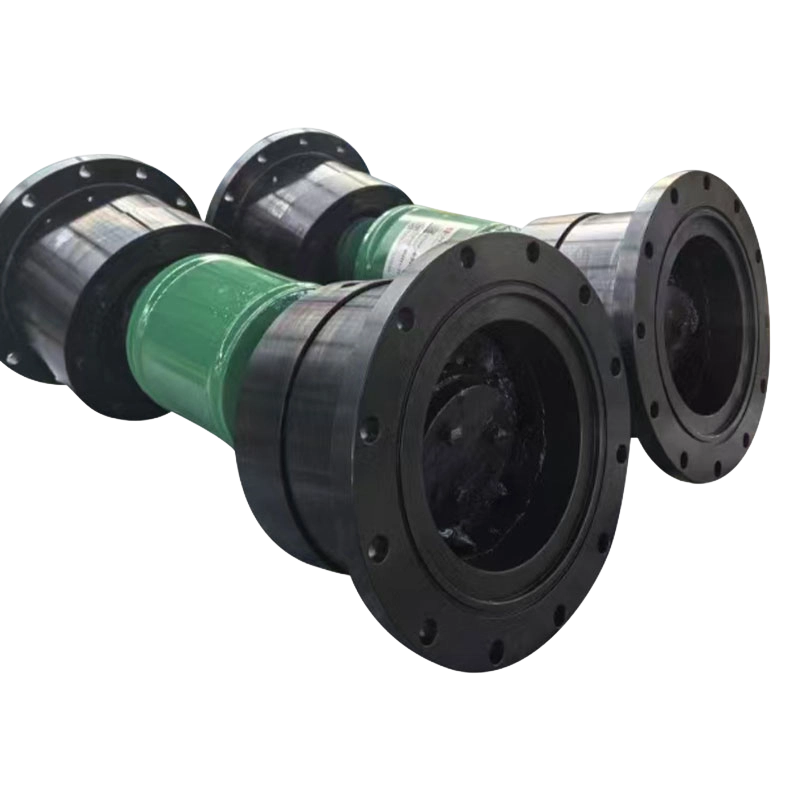

QWL Type Ball Cage ข้อต่อสากล

Name: QWL Type Ball Cage ข้อต่อสากล
Rating: 5 (99 reviews)

ที่ คัปปลิ้งอเนกประสงค์แบบกรงบอลซีรีส์ QWL เป็นส่วนประกอบการส่งกำลังที่ผสมผสานความแม่นยำสูงเข้ากับคุณลักษณะการส่งผ่านความเร็วคงที่ ข้อได้เปรียบหลักอยู่ที่ความสามารถในการรักษาการหมุนด้วยความเร็วคงที่แบบซิงโครนัสอย่างสมบูรณ์แบบระหว่างเพลาขับเคลื่อนและเพลาขับเคลื่อน แม้ว่าจะมีการเยื้องศูนย์เชิงมุมหรือการกระจัดเล็กน้อยก็ตาม ประสิทธิภาพนี้เหนือกว่าข้อต่อสากลเพลาขวางมาตรฐานอย่างมาก แรงบิดจะถูกส่งผ่านการเคลื่อนที่แบบกลิ้งของลูกเหล็กที่แม่นยำระหว่างหน้าต่างกรงและสนามแข่ง

ที่ series offers nominal torque ratings ranging from 180 N·m to 10,000 N·m and swing diameters between 85 mm and 275 mm, while supporting maximum angular misalignments of 14° to 18°. Thanks to its symmetrical raceway design and stable mechanical structure, the QWL coupling offers robust impact resistance while effectively eliminating speed fluctuations and vibrations during transmission. Widely used in applications requiring exceptional transmission precision—such as metallurgical rolling mill roller tables, CNC machine tool spindles, precision conveyor lines, and the slewing mechanisms of construction machinery—it serves as an ideal connection solution for achieving high-precision motion control under heavy-load operating conditions.

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: คัปปลิ้งอเนกประสงค์แบบเชื่อมไม่ขยายตัวชนิด SWC-WH
ถัดไป: SWC-WD คัปปลิ้งอเนกประสงค์แบบสั้นแบบไม่ยืดไสลด์

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

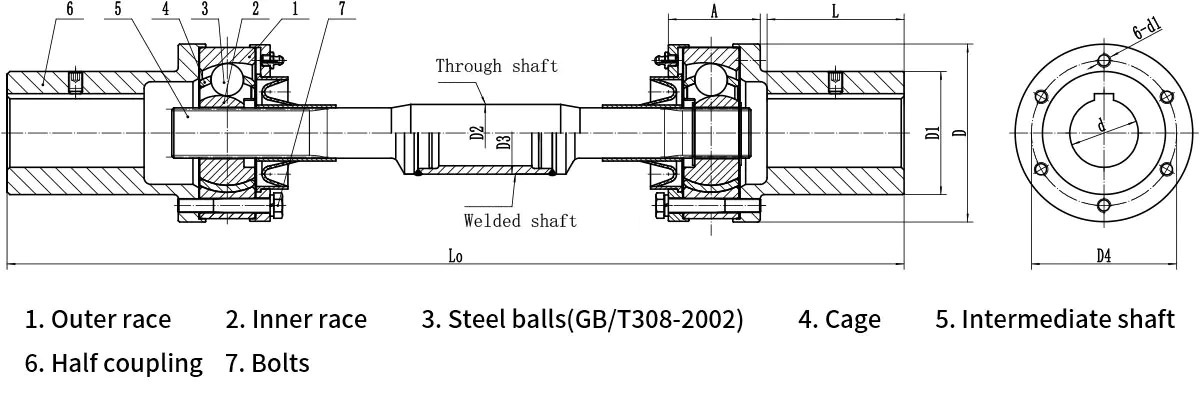

พารามิเตอร์ทางเทคนิค

ประเภท	ที่กำหนด แรงบิด Tn/N・ม	สูงสุดที่อนุญาต ความเอียงของเพลา มุม βสูงสุด (°)		รูเพลา เส้นผ่านศูนย์กลางง (H7)	เพลา รู ความยาว L		D	L0 นาที		ความยาวรวม ส่วนขยาย/ การหดตัว จำนวน ∆L0	A	D1	D2	D3	D4	โบลท์ เส้นผ่านศูนย์กลาง ง1	ช่วงเวลาของ ความเฉื่อย I/กก.·m2				มิสซา เมตร/กก
																	L0 นาที		ต่อ 100 เพิ่มขึ้น ของ L₀		L0 นาที		ต่อ 100 เพิ่มขึ้น ของ L₀
		เครื่องเขียน รัฐ	การดำเนินงาน รัฐ		Y	J		ผ่าน เพลา	เชื่อม เพลา								ผ่าน เพลา	เชื่อม เพลา	ผ่าน เพลา	เชื่อม เพลา	ผ่าน เพลา	เชื่อม เพลา	ผ่าน เพลา	เชื่อม เพลา
QWL1	180	16	14	25	62	44	85	284	392	24	48	55	20	50	66	ม8	0.0019	0.00216	0.0001	0.00029	3.94	4.68	0.25	0.55
				28
				30	82	60
				32
				35
QWL2	355	16	14	32	82	60	100	394	478	32	56	66	30	50	80	ม8	0.00511	0.00535	0.0006	0.00029	7.21	7.92	0.56	0.55
				35
				38	112	84
				40
				45
QWL3	800	18	16	45	112	84	130	443	561	40	68	90	31.5	60	106	ม10	0.01899	0.01964	0.00008	0.00052	14.69	19.02	0.61	0.68
				48
				50
				55
				56
				60	142	107
				63
				65
				70
QWL4	1400	18	16	55	112	84	150	537	643	48	80	105	44.5	76	124	ม12	0.04438	0.04638	0.00029	0.00111	25.06	27.42	1.19	0.88
				56
				60	142	107
				63
				65
				70
				71
				75
QWL5	2240	18	16	63	142	107	175	574	714	54	92	120	50	89	140	ม16	0.11238	0.11663	0.00048	0.00183	36.32	40.17	1.54	1.04
				65
				70
				71
				75
				80	172	132
				85
				90
QWL6	3150	18	16	71	142	107	200	675	805	54	103	140	57.5	102	159	ม12	0.21635	0.2236	0.00084	0.00328	55.11	59.95	2.04	1.04
				75
				80	172	132
				85
				90
				95
				100	212	167
				110
QWL7	4500	18	16	80	172	132	220	701	840	54	110	160	63	102	180	ม12	0.348	0.3555	0.00122	0.00328	72.34	77.54	2.45	1.42
				85
				90
				95
				100	212	167
				110
				120
QWL8	6300	20	18	90	172	132	245	710	910	60	124	180	76	14	197	ม16	0.584	0.618	0.00257	0.01138	96.92	109.97	3.56	2.6
				95
				100	212	167
				110
				120
				125
				130	252	202
				140
QWL9	10000	20	18	100	212	167	275	842	1065	70	173	205	81	140	226	ม16	1.26225	1.298	0.00331	0.01138	148.36	162.84	4.04	2.6
				110
				120
				125
				130	252	202
				140
				150
				160	302	242

หมายเหตุ:

1. แรงบิดที่กำหนดที่ความเร็วการหมุน n = 100 รอบ/นาที ค่าที่คำนวณได้เมื่อมุมเอียงของเพลาคือ 0°

2. แรงบิดเกินพิกัดระยะสั้นที่เกิดขึ้นระหว่างสตาร์ทและเบรก (Tmax) คือ 3 เท่าของแรงบิดปกติ (Tn) และระยะเวลาต้องไม่เกิน 15 วินาที
