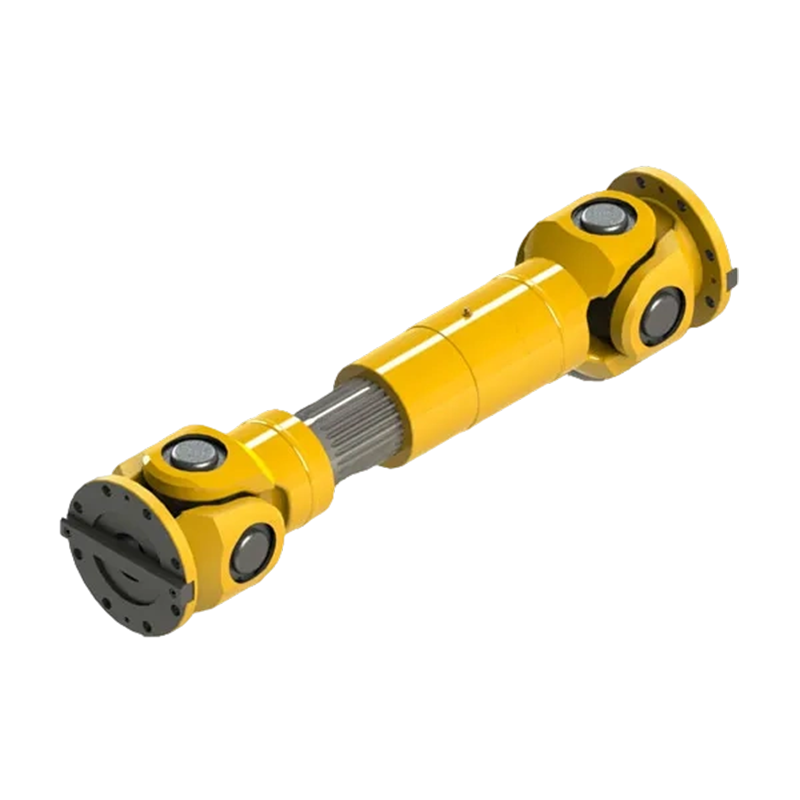

ข้อต่อสากลแบบเชื่อมขยายมาตรฐาน SWC-BH

Name: ข้อต่อสากลแบบเชื่อมขยายมาตรฐาน SWC-BH
Rating: 5 (99 reviews)

ข้อต่อเชื่อมอเนกประสงค์แบบยืดไสลด์มาตรฐาน SWC-BH เป็นโซลูชันการส่งกำลังที่มีประสิทธิภาพและอเนกประสงค์ ออกแบบมาเพื่อการส่งแรงบิดขนาดใหญ่ระหว่างเพลาที่มีการเบี่ยงเบนเชิงมุมโดยเฉพาะ แกนกลางของมันอยู่ในโครงสร้างแบบยืดไสลด์ที่เป็นเอกลักษณ์ ซึ่งช่วยให้สามารถชดเชยการเคลื่อนตัวของแกนได้อย่างยืดหยุ่น และปรับให้เข้ากับการวางแนวเชิงมุมที่มีนัยสำคัญ ช่วยลดภาระความเครียดบนอุปกรณ์ที่เชื่อมต่อได้อย่างมีประสิทธิภาพ และเพิ่มความน่าเชื่อถือของระบบส่งกำลังทั้งหมด ผลิตภัณฑ์ซีรีส์นี้ผลิตขึ้นโดยใช้เทคโนโลยีการเชื่อมที่มีความแม่นยำ โดยมีความแข็งแรงและความทนทานของโครงสร้างสูงมาก ความสามารถในการรองรับแรงบิดที่กำหนดสามารถรับได้ถึง 1,000 kN · m ซึ่งสามารถตอบสนองความท้าทายทางอุตสาหกรรมที่รุนแรงต่างๆ เมื่อสร้างโซ่ส่งกำลังที่ซับซ้อน โครงสร้างแบบเชื่อมสำหรับงานหนักนี้มักจะจับคู่กับส่วนประกอบต่างๆ เช่น ข้อต่อเกียร์ไนลอนหรือข้อต่อเกียร์แบบปลอกไนลอน เพื่อให้มั่นใจถึงกำลังส่งที่แม่นยำและมีเสถียรภาพภายใต้สภาวะการทำงานที่แตกต่างกัน

ข้อต่ออเนกประสงค์แบบเชื่อมด้วยกล้องส่องทางไกลมาตรฐาน SWC-BH ปฏิบัติตามมาตรฐานอุตสาหกรรมในการผลิตอย่างเคร่งครัด และมีความเข้ากันได้และความสม่ำเสมอที่ยอดเยี่ยม มีการใช้กันอย่างแพร่หลายในสาขาอุตสาหกรรมที่สำคัญ เช่น โลหะวิทยา เหมืองแร่ พลังงาน และการจัดการวัสดุ ลักษณะการติดตั้งและบำรุงรักษาที่ง่ายสามารถลดต้นทุนการดำเนินงานขององค์กรได้อย่างมาก และลดระยะเวลาการหยุดทำงานของอุปกรณ์ ทำให้รับประกันการทำงานอย่างต่อเนื่องของเครื่องจักรกลหนัก

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: คัปปลิ้งอเนกประสงค์หน้าแปลนชนิด SWC-WF ไม่มีการเชื่อมแบบขยาย
ถัดไป: คัปปลิ้งอเนกประสงค์ชนิดหน้าแปลนขยายมาตรฐาน SWC-BF

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

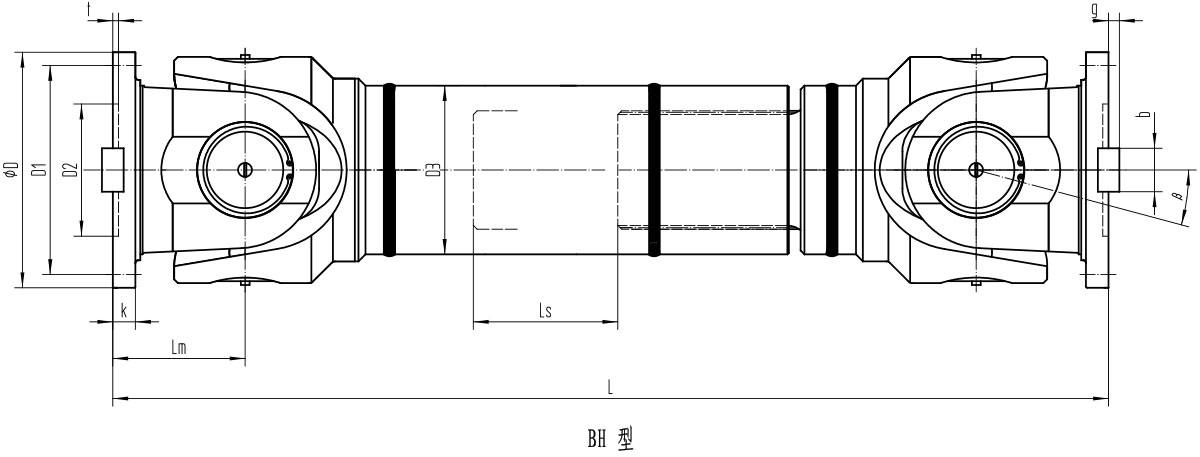

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อสากลแบบเชื่อมขยายมาตรฐาน BH

ประเภท	เส้นผ่านศูนย์กลางการหมุน เส้นผ่านศูนย์กลาง/มม	แรงบิดที่กำหนด Tn/kN·m	แรงบิดเมื่อยล้า Tf/kN·m	แบกชีวิต ปัจจัย L	มุมแกน β/(°)	การขยายตัว ทำสัญญา ปริมาณ ลิตร/มม	ขนาด/มม										โมเมนต์ความเฉื่อย ฉัน/กก.·ตร.ม		มิสซา เมตร/กก
ประเภท	เส้นผ่านศูนย์กลางการหมุน เส้นผ่านศูนย์กลาง/มม	แรงบิดที่กำหนด Tn/kN·m	แรงบิดเมื่อยล้า Tf/kN·m	แบกชีวิต ปัจจัย L	มุมแกน β/(°)	การขยายตัว ทำสัญญา ปริมาณ ลิตร/มม	L _นาที	ด₁ (จส11)	ด₂ (H7)	ดี₃	L _m	n×φd	k	t	b (h9)	g	L _นาที	เพิ่มขึ้น 100มม	L _นาที	เพิ่มขึ้น 100มม
SWC100BH	100	2.5	1.25	5.795×10 ^-4	≤25	55	405	84	57	60	55	6×φ9	7	2.5	-	-	0.004	0.0002	6.1	0.35
SWC120BH	120	5	2.5	4.641×10 ^-3	≤25	80	485	102	75	70	65	8×φ11	8	2.5	-	-	0.011	0.0004	10.8	0.55
SWC150BH	150	10	5	0.51×10 ^-1	≤25	80	590	130	90	89	80	8×φ13	10	3	-	-	0.042	0.0016	24.5	0.85
SWC180BH	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.175	0.007	70	2.8
SWC200BH	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.314	0.013	98	3.7
SWC225BH	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.538	0.023	122	4.9
SWC250BH	250	80	40	2.82×10 ¹	≤15	140	1035	218	150	168	140	8×φ19	25	6	40	12.5	0.966	0.028	172	5.3
SWC285BH	285	120	58	8.28×10 ¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.011	0.05	263	6.3
SWC315BH	315	160	80	2.79×10 ²	≤15	140	1315	280	185	219	180	10×φ23	32	8	40	15	3.605	0.08	382	8
SWC350BH	350	225	110	7.44×10 ²	≤15	150	1440	310	210	245	194	10×φ23	35	8	50	16	5.316	0.146	532	11.5
SWC390BH	390	320	160	1.86×10 ³	≤15	170	1590	345	235	267	215	10×φ25	40	8	70	18	12.16	0.222	738	15
SWC440BH	440	500	250	8.25×10 ³	≤15	190	1875	390	255	325	260	16×φ28	42	10	80	20	21.42	0.474	1190	21.7
SWC490BH	490	700	350	2.154×10 ⁴	≤15	190	1985	435	275	351	270	16×φ31	47	12	90	22.5	34.10	0.69	1542	27.3
SWC550BH	550	1000	500	6.335×10 ⁴	≤15	240	2300	492	320	426	305	16×φ31	50	12	100	22.5	68.92	1.357	2380	34
