คุณสมบัติการออกแบบโครงสร้างของข้อต่อยืดหยุ่นรูปพลัม

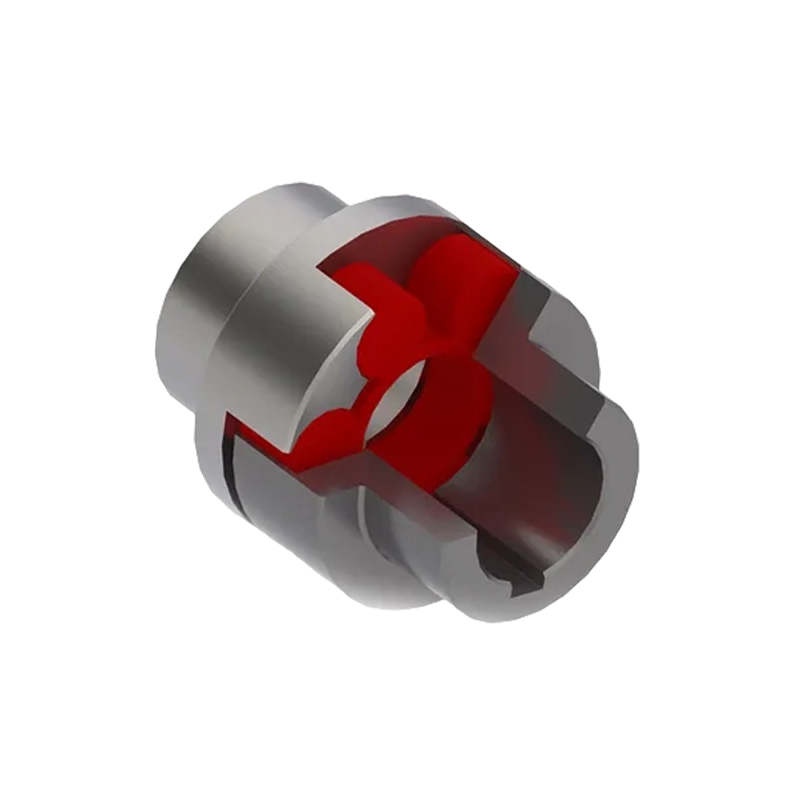

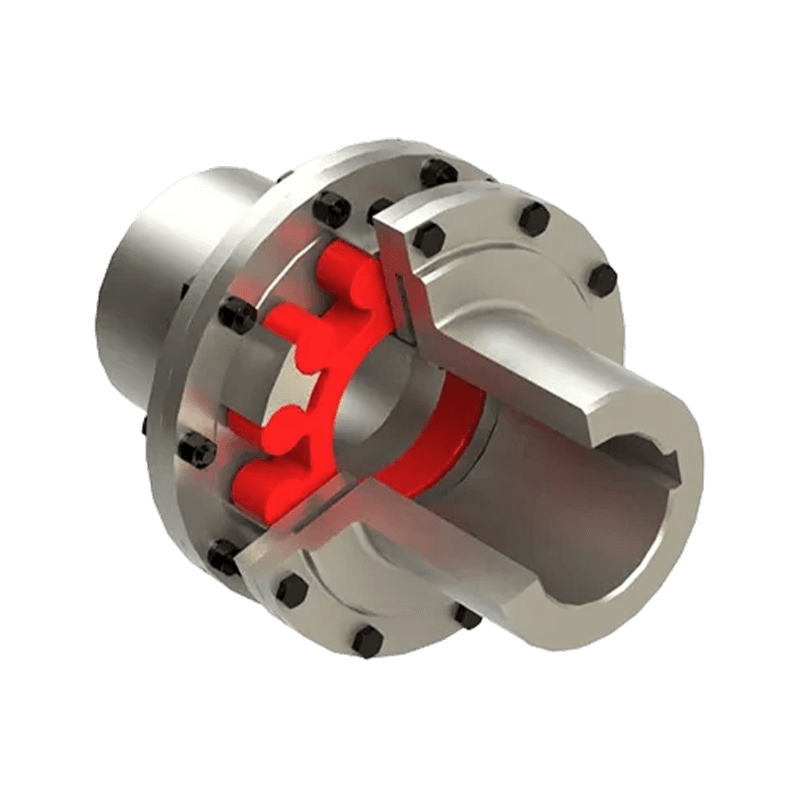

การออกแบบของ คลัปยืดหยุ่นรูปพลัม มุ่งเน้นไปที่การส่งแรงบิดที่เสถียร การลดการสั่นสะเทือน และความสามารถในการปรับแนวเพลาระหว่างการทำงานของกลไก โดยทั่วไปโครงสร้างจะประกอบด้วยดุมโลหะที่กลึงอย่างแม่นยำ 2 อัน และเม็ดมีดอีลาสโตเมอร์ที่มีรูปร่างเหมือนพลัมหรือองค์ประกอบรูปดาวหลายแฉก แนวคิดการออกแบบนี้เกี่ยวข้องอย่างใกล้ชิดกับหลักการทำงานของก ข้อต่อขากรรไกรและข้อต่อแบบแมงมุม โดยที่องค์ประกอบที่ยืดหยุ่นวางอยู่ระหว่างดุมสองอันจะดูดซับแรงกระแทกและทำให้เกิดการเคลื่อนไหวเล็กน้อยระหว่างการทำงาน เม็ดมีดอีลาสโตเมอร์ถูกติดตั้งไว้ระหว่างขากรรไกรของดุมล้อ ช่วยให้มีความยืดหยุ่นในการบิด ในขณะที่ยังคงประสิทธิภาพการส่งผ่านแรงบิดที่แข็งแกร่ง รูปทรงของเม็ดมีดพลัมจะกระจายความเค้นบนพื้นผิวสัมผัสต่างๆ เพื่อป้องกันการรวมตัวของแรงเฉพาะที่ระหว่างการหมุน เมื่อแรงบิดถูกส่งผ่านข้อต่อ อีลาสโตเมอร์จะบีบอัดเล็กน้อยภายในช่องขากรรไกร ช่วยดูดซับความผันผวนของพลังงาน และทำให้กระบวนการถ่ายโอนกำลังราบรื่นขึ้น วิธีการเชิงโครงสร้างนี้ช่วยเพิ่มเสถียรภาพในการปฏิบัติงานและลดการสั่นสะเทือนระหว่างเครื่องจักรที่เชื่อมต่ออยู่ นอกจากนี้ การออกแบบยังช่วยลดการสัมผัสระหว่างโลหะกับโลหะ ซึ่งช่วยลดเสียงรบกวนและการสึกหรอทางกลระหว่างการทำงานในระยะยาว

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. รวมการวิเคราะห์ทางวิศวกรรมโดยใช้คอมพิวเตอร์ช่วยในการพัฒนาโครงสร้างของข้อต่อของเรา ด้วยการสร้างแบบจำลองดิจิทัลและการจำลองทางกล เราวิเคราะห์รูปแบบการเสียรูปขององค์ประกอบสไปเดอร์ยืดหยุ่น และประเมินการกระจายความเค้นระหว่างการโหลดแรงบิด กระบวนการนี้ช่วยให้วิศวกรของเราปรับแต่งโปรไฟล์ของเม็ดมีดรูปทรงพลัม เพื่อให้ข้อต่อของเรารักษาความยืดหยุ่นและความสมดุลของโครงสร้างที่สม่ำเสมอระหว่างการทำงาน หลักการออกแบบแบบโมดูลาร์ยังช่วยให้ข้อต่อสามารถปรับให้เข้ากับขนาดเพลาและระดับแรงบิดที่แตกต่างกันได้ ด้วยการปรับขนาดฮับและความแข็งของอีลาสโตเมอร์ บริษัท Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. จึงผลิตข้อต่อยืดหยุ่นรูปทรงพลัมที่ทำงานคล้ายกับระบบ Jaw Coupling และ Spider Coupling ขั้นสูง ในขณะที่ยังคงรักษาประสิทธิภาพสูงในการใช้งานทางอุตสาหกรรมที่หลากหลาย เช่น การทำเหมือง โลหะวิทยา อุปกรณ์น้ำ และเครื่องจักรในท่าเรือ

การเลือกใช้วัสดุส่งผลโดยตรงต่อประสิทธิภาพของโครงสร้างและความทนทานของข้อต่อแบบยืดหยุ่นรูปพลัม โดยทั่วไปดุมล้อจะผลิตจากเหล็กโลหะผสมที่มีความแข็งแรงสูงหรือเหล็กกล้าคาร์บอน เพื่อให้มั่นใจว่ามีความแข็งแกร่งเพียงพอในการทนต่อแรงบิดสูงโดยไม่เสียรูป กระบวนการอบชุบด้วยความร้อนช่วยเพิ่มความแข็งของพื้นผิวและความต้านทานต่อความล้า ช่วยให้ดุมสามารถรักษาความแม่นยำของมิติในระหว่างการหมุนอย่างต่อเนื่อง หลักการออกแบบที่ใช้ในระบบ Jaw Coupling และ Spider Coupling ก็มีผลเช่นกัน โดยที่โครงสร้างฮับที่แข็งแกร่งรองรับองค์ประกอบอีลาสโตเมอร์ที่ยืดหยุ่นซึ่งดูดซับแรงกระแทกและการสั่นสะเทือน เม็ดมีดอีลาสโตเมอร์หรือที่เรียกกันทั่วไปว่าองค์ประกอบแมงมุมเป็นส่วนประกอบหลักที่รับผิดชอบด้านความยืดหยุ่น วัสดุที่ใช้ทำแมงมุมชนิดนี้ต้องสมดุลระหว่างความยืดหยุ่น ความต้านทานแรงดึง และความต้านทานต่อความเมื่อยล้า หากวัสดุอ่อนเกินไป ประสิทธิภาพการส่งแรงบิดจะลดลง ถ้ามันแข็งเกินไป การดูดซับแรงสั่นสะเทือนจะถูกจำกัด วิศวกรจึงต้องเลือกอีลาสโตเมอร์ที่มีความแข็งบริเวณชายฝั่งที่เหมาะสมเพื่อให้ตรงกับความต้องการแรงบิดในการทำงาน โดยทั่วไปจะใช้วัสดุ เช่น โพลียูรีเทนหรือยางสังเคราะห์เฉพาะ เนื่องจากมีความทนทานต่อการสึกหรอ การสัมผัสน้ำมัน และความผันผวนของอุณหภูมิ

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ดำเนินการทดสอบวัสดุอย่างครอบคลุมเพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอ การทดสอบในห้องปฏิบัติการประกอบด้วยการประเมินความต้านทานแรงดึง การวัดชุดแรงอัด การทดสอบความล้าแบบไดนามิก และการวิเคราะห์อายุเนื่องจากความร้อน การทดสอบเหล่านี้ยืนยันว่าอีลาสโตเมอร์สไปเดอร์รักษาความยืดหยุ่นในระหว่างรอบการหมุนหลายล้านรอบ โดยไม่แตกร้าวหรือเสียรูปถาวร ปฏิสัมพันธ์ระหว่างวัสดุดุมและวัสดุสไปเดอร์ยังส่งผลต่อประสิทธิภาพโดยรวมของข้อต่ออีกด้วย ปากคีบโลหะต้องมีพื้นผิวสัมผัสที่เรียบและแม่นยำ ดังนั้นองค์ประกอบสไปเดอร์จึงสามารถบีบอัดได้เท่าๆ กันระหว่างการส่งแรงบิด ด้วยการผสมผสานวัสดุที่ได้รับการปรับปรุง บริษัท Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. จึงมั่นใจได้ว่าข้อต่อยืดหยุ่นรูปทรงพลัมของเราให้ประสิทธิภาพเทียบเท่ากับระบบ Jaw Coupling และ Spider Coupling คุณภาพสูงที่ใช้กันอย่างแพร่หลายในระบบส่งกำลังทางอุตสาหกรรม การออกแบบวัสดุที่สมดุลนี้ช่วยให้ข้อต่อของเราทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่มีความต้องการสูง เช่น อุปกรณ์การทำเหมือง เครื่องจักรโลหะ ระบบการยก และโรงบำบัดน้ำ

ลักษณะทางโครงสร้างที่สำคัญของข้อต่อแบบยืดหยุ่นรูปพลัมคือความสามารถในการรองรับการวางแนวของเพลาที่ไม่ตรงในขณะที่ยังคงรักษาการส่งผ่านแรงบิดอย่างมีประสิทธิภาพ ในระหว่างการติดตั้งเครื่องจักรหรือการทำงานระยะยาว ไม่ค่อยมีการรักษาการจัดตำแหน่งที่สมบูรณ์แบบระหว่างเพลาที่เชื่อมต่ออยู่ การขยายตัวเนื่องจากความร้อน การสั่นสะเทือนทางกล และการเคลื่อนที่ของโครงสร้างสามารถสร้างแนวมุม แนวขนาน หรือแนวแกนได้ องค์ประกอบยืดหยุ่นของสไปเดอร์ภายในข้อต่อจะชดเชยความเบี่ยงเบนเหล่านี้โดยไม่ถ่ายโอนความเครียดที่มากเกินไปไปยังเพลาหรือแบริ่ง แนวคิดด้านฟังก์ชันนี้สะท้อนพฤติกรรมการทำงานของ Jaw Coupling และ Spider Coupling โดยที่อีลาสโตเมอร์สไปเดอร์โค้งงอระหว่างกรามโลหะ การออกแบบรูปทรงพลัมช่วยให้ควบคุมการเสียรูปภายใต้ภาระได้ ช่วยให้ข้อต่อดูดซับการเบี่ยงเบนในแนวตำแหน่งในขณะที่ยังคงส่งการเคลื่อนที่แบบหมุนได้อย่างราบรื่น กลีบของแมงมุมหลายกลีบกระจายแรงบิดไปตามจุดสัมผัสต่างๆ เพื่อป้องกันความเมื่อยล้าเฉพาะที่

การวางแนวเชิงมุมเกิดขึ้นเมื่อเพลาทั้งสองตัดกันที่มุมเล็กน้อยแทนที่จะสร้างเป็นเส้นตรง ในสถานการณ์เช่นนี้ องค์ประกอบแบบสไปเดอร์จะงอไปทางด้านข้างเมื่อดุมหมุน ป้องกันไม่ให้แรงกดจากการโค้งงอไปถึงเพลา การวางแนวที่ไม่ตรงขนานเกิดขึ้นเมื่อเพลายังคงขนานกันแต่เลื่อนไปทางด้านข้าง สไปเดอร์ยืดหยุ่นจะดูดซับการเคลื่อนที่นี้ผ่านการบีบอัดและการขยายตัวภายในช่องกราม การวางแนวตามแนวแกนที่ไม่ตรงซึ่งสามารถเกิดขึ้นได้เนื่องจากการเจริญเติบโตทางความร้อนในระบบเพลายาวนั้นยังเกิดขึ้นได้ด้วยการบีบอัดเล็กน้อยของเม็ดมีดอีลาสโตเมอร์ Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ใช้การวิเคราะห์องค์ประกอบไฟไนต์และอุปกรณ์ทดสอบแบบหมุนเพื่อประเมินความทนทานต่อการวางแนวที่ไม่ตรงในข้อต่อของเรา การทดสอบเหล่านี้จะวัดความแข็งเชิงบิด ความยืดหยุ่นเชิงมุม และระดับการสั่นสะเทือนภายใต้สภาวะการทำงานจำลอง ทีมวิศวกรของเราปรับรูปทรงของสไปเดอร์และความแข็งของวัสดุเพื่อเพิ่มความยืดหยุ่นในขณะที่ยังคงรักษาแรงบิดไว้ได้ ด้วยแนวทางการออกแบบนี้ บริษัท Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ได้ผลิตข้อต่อแบบยืดหยุ่นรูปทรงพลัมที่ให้การชดเชยการวางแนวที่ไม่ตรงที่เชื่อถือได้ คล้ายกับระบบ Jaw Coupling และ Spider Coupling ขั้นสูงที่ใช้ในอุปกรณ์อุตสาหกรรมสมัยใหม่

เครื่องจักรอุตสาหกรรมมักทำงานภายใต้สภาวะโหลดที่ผันผวน โดยเฉพาะในอุปกรณ์ เช่น สายพานลำเลียง เครื่องบด ปั๊ม และเครน เครื่องจักรเหล่านี้ประสบกับแรงบิดที่เพิ่มขึ้นอย่างรวดเร็วในระหว่างการสตาร์ท การเบรก หรือการเปลี่ยนแปลงโหลดกะทันหัน ข้อต่อแบบยืดหยุ่นรูปพลัมดูดซับแรงกระแทกเหล่านี้ผ่านการเสียรูปแบบยืดหยุ่นของส่วนแทรกแบบแมงมุม ซึ่งทำหน้าที่เป็นตัวกันกระแทกแบบบิดระหว่างดุมทั้งสอง องค์ประกอบแบบแมงมุมจะบีบอัดเล็กน้อยเมื่อแรงบิดเพิ่มขึ้นอย่างกะทันหัน โดยจะกักเก็บพลังงานกลไว้ภายในวัสดุอีลาสโตเมอร์ เมื่อภาระคงที่ วัสดุจะค่อยๆ กลับคืนสู่รูปร่างเดิม โดยปล่อยพลังงานที่เก็บไว้ในลักษณะที่ได้รับการควบคุม กระบวนการนี้ช่วยลดความเครียดทางกลอย่างฉับพลันและทำให้กระบวนการส่งกำลังราบรื่นขึ้น หลักการเดียวกันนี้ใช้กันอย่างแพร่หลายในการออกแบบ Jaw Coupling และ Spider Coupling โดยที่องค์ประกอบแบบ Spider ทำหน้าที่เป็นส่วนเชื่อมต่อแบบหน่วงระหว่างดุมโลหะ

รูปทรงพลัมหลายแฉกช่วยเพิ่มการดูดซับแรงสั่นสะเทือนโดยการกระจายแรงอัดอย่างสม่ำเสมอทั่วทั้งเม็ดมีด แทนที่จะมุ่งความสนใจไปที่พื้นผิวเดียว แต่ละกลีบจะมีส่วนร่วมในการดูดซับความผันผวนของแรงบิด การออกแบบนี้ช่วยลดความกว้างของการสั่นสะเทือนและจำกัดเสียงรบกวนที่เกิดจากการหมุนเครื่องจักร Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ประเมินประสิทธิภาพการหน่วงโดยใช้อุปกรณ์ทดสอบแบบไดนามิกที่วัดระดับการสั่นสะเทือน การตอบสนองความผันผวนของแรงบิด และความเสถียรในการหมุน วิศวกรของเราวิเคราะห์ว่าระดับความแข็งของอีลาสโตเมอร์ที่แตกต่างกันส่งผลต่อการลดการสั่นสะเทือนและประสิทธิภาพการส่งแรงบิดอย่างไร ผลการทดสอบเหล่านี้เป็นแนวทางในการออกแบบเม็ดมีดแบบ Spider ที่เหมาะกับอุตสาหกรรมต่างๆ ตัวอย่างเช่น อีลาสโตเมอร์ที่นิ่มกว่าจะให้ความสามารถในการหน่วงที่สูงขึ้นสำหรับปั๊มและคอมเพรสเซอร์ ในขณะที่วัสดุที่แข็งกว่าจะให้ความสามารถในการบิดที่มากขึ้นสำหรับเครื่องจักรทำเหมืองที่ใช้งานหนัก ด้วยการรวมรูปทรงแมงมุมที่ได้รับการปรับปรุงเข้ากับโครงสร้างดุมที่ทนทาน บริษัท Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. พัฒนาข้อต่อยืดหยุ่นรูปทรงพลัมที่ทำงานได้อย่างมีประสิทธิภาพในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง ขณะเดียวกันก็แบ่งปันข้อได้เปรียบเชิงกลแบบเดียวกับที่พบในโซลูชั่น Jaw Coupling และ Spider Coupling ขั้นสูง

การออกแบบโครงสร้างของข้อต่อแบบยืดหยุ่นรูปพลัมช่วยให้สามารถกำหนดค่าแบบโมดูลาร์ได้ ช่วยให้ข้อต่อสามารถปรับให้เข้ากับขนาดเครื่องจักรและข้อกำหนดในการปฏิบัติงานที่แตกต่างกันได้ ข้อต่อประกอบด้วยฮับสองตัวและตัวเสริมแบบสไปเดอร์ที่ถอดออกได้ ทำให้การบำรุงรักษาและการเปลี่ยนเป็นเรื่องง่าย แนวคิดแบบโมดูลาร์นี้คล้ายกับโครงสร้างของ Jaw Coupling หรือ Spider Coupling โดยที่องค์ประกอบอีลาสโตเมอร์สามารถเปลี่ยนได้โดยอิสระจากดุมโลหะ ระบบเครื่องจักรที่แตกต่างกันต้องการความสามารถในการบิดและเส้นผ่านศูนย์กลางเพลาที่แตกต่างกัน การออกแบบข้อต่อแบบแยกส่วนช่วยให้วิศวกรสามารถเลือกขนาดดุมที่เหมาะสมในขณะที่เลือกสไปเดอร์อีลาสโตเมอร์ที่มีระดับความแข็งต่างกัน ความยืดหยุ่นนี้ช่วยลดความยุ่งยากในการรวมอุปกรณ์และรับประกันประสิทธิภาพที่สม่ำเสมอในการใช้งานต่างๆ Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ผลิตข้อต่อหลายขนาดเพื่อรองรับอุตสาหกรรมที่หลากหลาย วิธีการแบบโมดูลาร์ของเรายังรองรับการกำหนดค่าแบบกำหนดเองสำหรับอุปกรณ์ที่ไม่ได้มาตรฐาน วิศวกรสามารถปรับเปลี่ยนขนาดรูดุม โปรไฟล์รูกุญแจ และความแข็งของสไปเดอร์เพื่อให้ตรงกับสภาพการทำงานเฉพาะ

ประสิทธิภาพการบำรุงรักษายังได้รับการปรับปรุงด้วยการออกแบบโมดูลาร์ เมื่อชิ้นส่วนแบบ Spider สึกหรอหลังการใช้งานเป็นเวลานาน ช่างเทคนิคสามารถถอดส่วนแทรกเก่าออก และติดตั้งอันใหม่ได้โดยไม่ต้องรื้อระบบขับเคลื่อนทั้งหมด ซึ่งช่วยลดเวลาหยุดทำงานและทำให้ขั้นตอนการบำรุงรักษาง่ายขึ้น ด้วยหลักการออกแบบที่ปรับขนาดได้ Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. รับประกันว่าข้อต่อยืดหยุ่นรูปทรงพลัมของเรายังคงเข้ากันได้กับเครื่องจักรอุตสาหกรรมหลายประเภท ขณะเดียวกันก็รักษาความยืดหยุ่นในการดำเนินงานซึ่งโดยทั่วไปแล้วจะเกี่ยวข้องกับชุดข้อต่อขากรรไกรและข้อต่อแบบแมงมุมประสิทธิภาพสูง

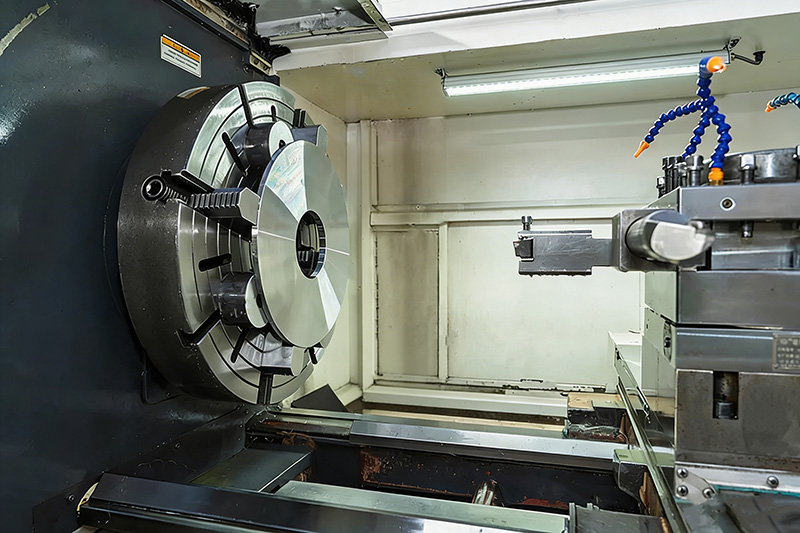

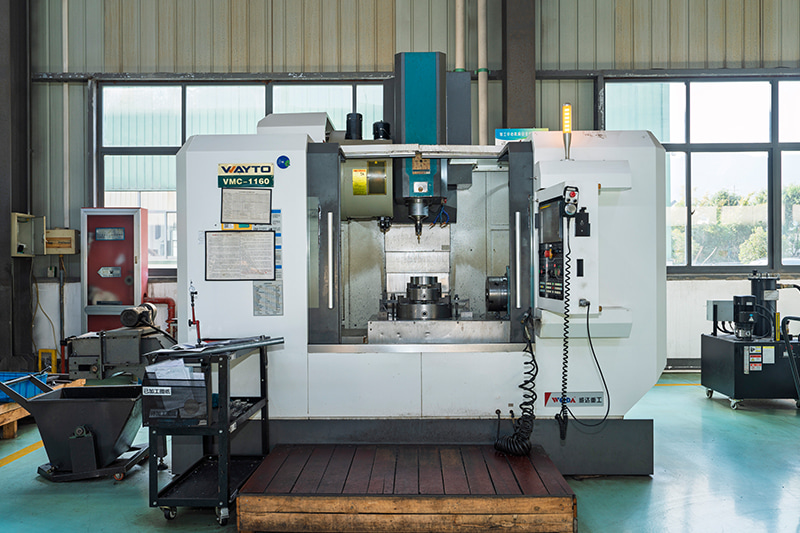

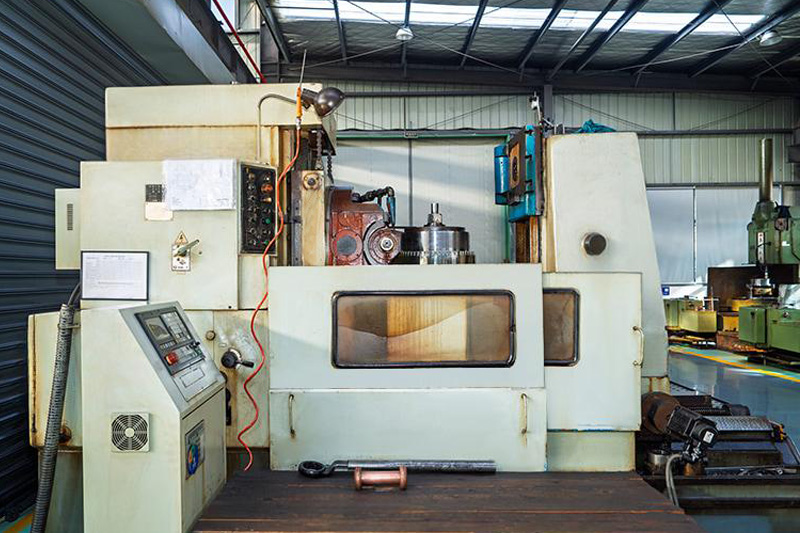

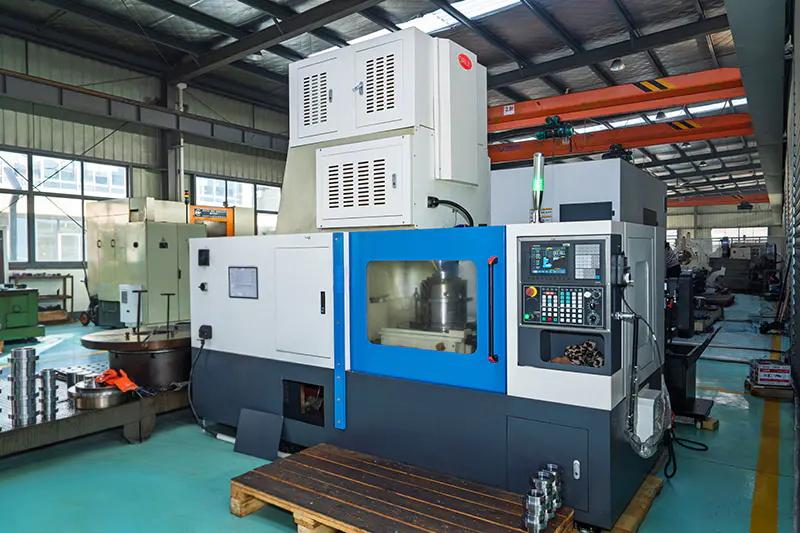

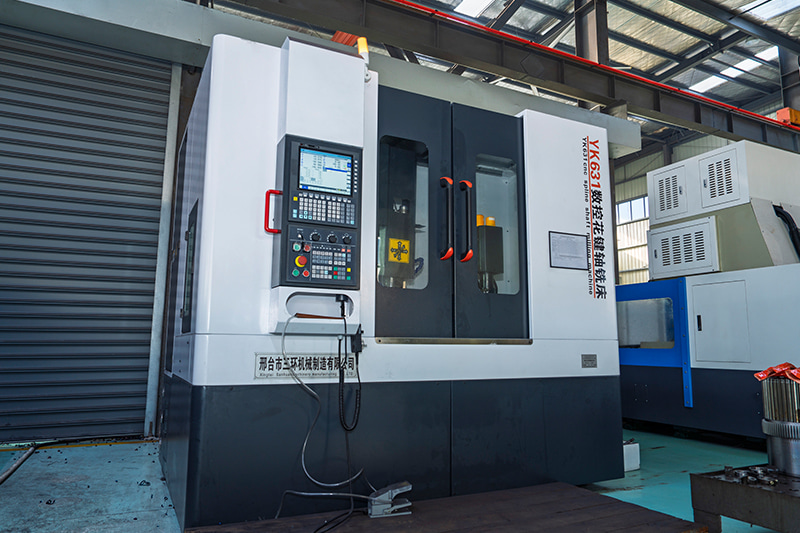

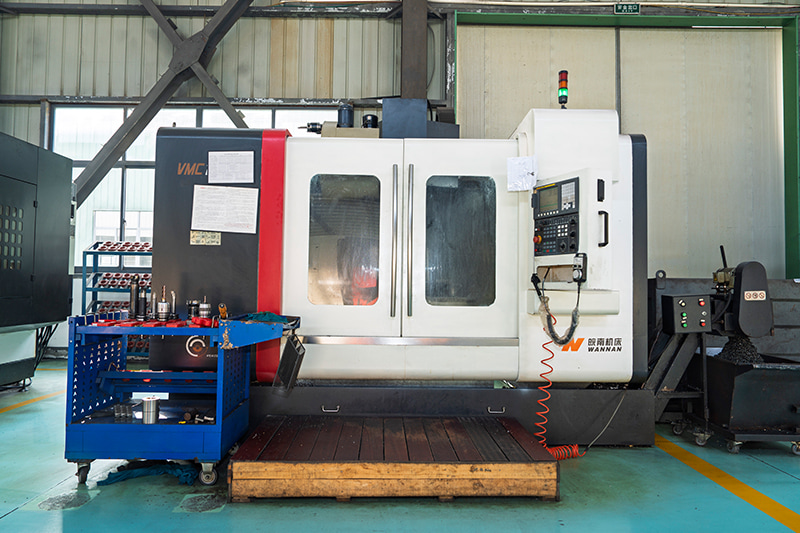

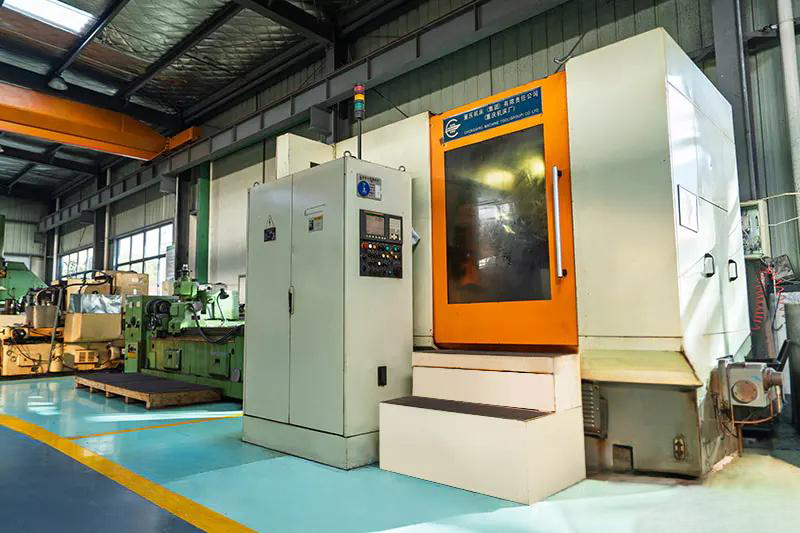

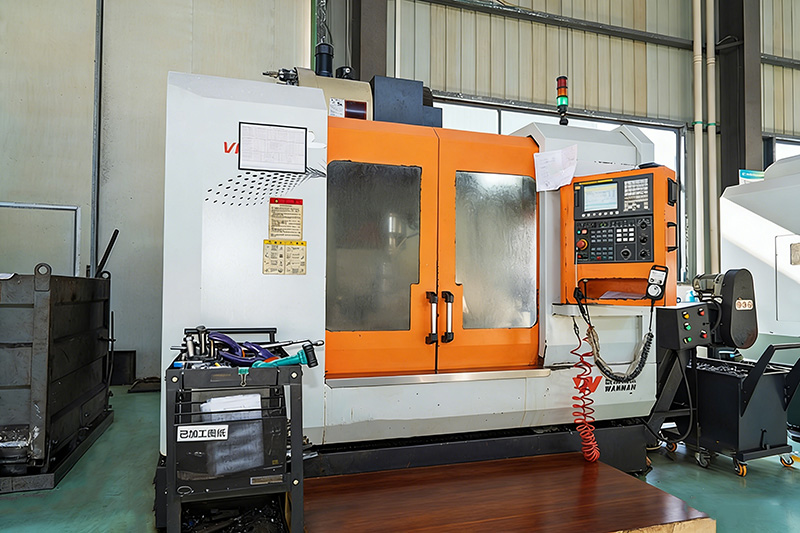

กระบวนการผลิตที่แม่นยำมีบทบาทสำคัญในประสิทธิภาพเชิงโครงสร้างของข้อต่อยืดหยุ่นรูปทรงพลัม ดุมจะต้องได้รับการตัดเฉือนด้วยความแม่นยำด้านมิติสูงเพื่อรักษาตำแหน่งระหว่างเพลาที่เชื่อมต่อ ความไม่สมดุลหรือความเยื้องศูนย์ใดๆ อาจนำไปสู่การสั่นสะเทือน การบีบตัวของสไปเดอร์ไม่สม่ำเสมอ และอายุการใช้งานลดลง Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ดำเนินกิจการโรงงานผลิตขั้นสูง ซึ่งรวมถึงโรงปฏิบัติงานขนาดใหญ่และโรงปฏิบัติงานที่มีความแม่นยำซึ่งติดตั้งศูนย์เครื่องจักรกล CNC สิ่งอำนวยความสะดวกเหล่านี้ช่วยให้เราสามารถผลิตฮับคัปปลิ้งที่มีพิกัดความเผื่อที่แม่นยำและผิวสำเร็จที่เรียบเนียน ในระหว่างการผลิต รูดุมจะถูกตัดเฉือนเพื่อให้ตรงกับขนาดของเพลาอย่างแม่นยำ เพื่อให้มั่นใจว่ามีความพอดีและการส่งผ่านแรงบิดอย่างเหมาะสม นอกจากนี้ โปรไฟล์ของขากรรไกรยังได้รับการตัดเฉือนอย่างระมัดระวัง ดังนั้นเม็ดมีดแบบแมงมุมจึงสัมผัสแต่ละพื้นผิวเท่าๆ กันระหว่างการหมุน ความแม่นยำระดับนี้ยังจำเป็นในการผลิต Jaw Coupling และ Spider Coupling ซึ่งพื้นผิวที่ไม่เรียบอาจทำให้เกิดการสึกหรอของอีลาสโตเมอร์ก่อนวัยอันควร

ขั้นตอนการประกอบได้รับการควบคุมอย่างรอบคอบเพื่อให้แน่ใจว่ามีการติดตั้งเม็ดมีดแบบแมงมุมที่ถูกต้องและการยึดดุมเข้ากับเพลาอย่างแน่นหนา การตรวจสอบการจัดตำแหน่งและการทดสอบสมดุลแบบไดนามิกช่วยยืนยันว่าข้อต่อที่ประกอบแล้วหมุนได้อย่างราบรื่นโดยไม่มีการสั่นสะเทือนมากเกินไป ด้วยมาตรการควบคุมคุณภาพที่เข้มงวด Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. จึงรักษามาตรฐานการผลิตที่สม่ำเสมอ ช่วยให้มั่นใจได้ว่าข้อต่อยืดหยุ่นรูปทรงพลัมของเราให้ประสิทธิภาพที่มั่นคงเทียบได้กับผลิตภัณฑ์ข้อต่อขากรรไกรและข้อต่อแบบแมงมุมที่เชื่อถือได้ซึ่งใช้ในระบบส่งกำลังของอุตสาหกรรมหนัก
