MCL-I ข้อต่อยืดหยุ่นรูปทรงบวก (Q / YM 35015X-2018)

Name: MCL-I ข้อต่อยืดหยุ่นรูปทรงบวก (Q / YM 35015X-2018)
Rating: 5 (99 reviews)

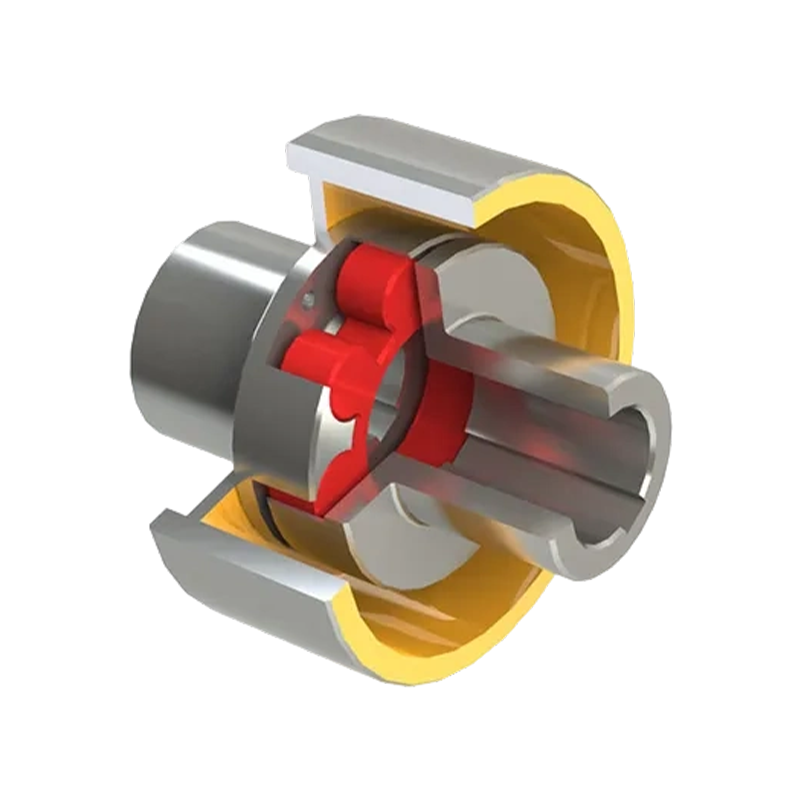

ข้อต่อยางยืดรูปดอกพลัม MCL-I (เป็นไปตามมาตรฐาน Q/YM 35015X-2018 และ GB/T 5272-2002) เป็นส่วนประกอบทางกลที่มีความแม่นยำซึ่งผสมผสานการส่งกำลัง ฟังก์ชันการเบรก และการบัฟเฟอร์เกินพิกัดเข้าด้วยกัน คุณลักษณะทางเทคนิคที่โดดเด่นที่สุดคือการติดตั้งล้อเบรกแบบแยก (ประเภท LMZ-I) การออกแบบนี้ช่วยให้ข้อต่อส่งแรงบิดผ่านการอัดในแนวรัศมีระหว่างข้อต่อครึ่งกรงเล็บและองค์ประกอบยืดหยุ่นรูปทรงพลัม (ทำจากวัสดุโพลียูรีเทนหรือไนลอนหล่อ) ในขณะที่ใช้ล้อเบรกในตัวร่วมกับเบรกภายนอกเพื่อให้ปิดเครื่องอย่างรวดเร็วหรือวางตำแหน่งอุปกรณ์ได้อย่างแม่นยำ เนื่องจากเป็นผลิตภัณฑ์ที่มีโครงสร้างแยกทั่วไป ไม่เพียงแต่มีความสามารถในการชดเชยการเคลื่อนตัวและประสิทธิภาพการดูดซับแรงกระแทกที่ยอดเยี่ยม แต่ยังให้ความสะดวกในการบำรุงรักษาอีกด้วย

ในแง่ของข้อกำหนดทางเทคนิค ช่วงแรงบิดปกติของซีรีส์ MCL-I ขยายจาก 355 N · m ถึง 14000 N · m ด้วยความเร็วสูงสุดที่อนุญาตที่ 4750 รอบ/นาที และสามารถปรับให้เข้ากับเส้นผ่านศูนย์กลางรูเพลาต่างๆ ได้ตั้งแต่ 25 มม. ถึง 160 มม. ด้วยตรรกะคอมโพสิต "การเบรกด้วยเกียร์" นี้ ผลิตภัณฑ์นี้จึงถูกนำมาใช้กันอย่างแพร่หลายในสาขาอุตสาหกรรมหนัก เช่น อุปกรณ์โลหะ การยกและการขนส่ง เครื่องจักรในเหมือง และท่าเรือที่ต้องการความปลอดภัยในการเบรกที่สูงมาก

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: ข้อต่อแบบยืดหยุ่นแบบดาวชนิด XC (Q / YX36019X-2018)
ถัดไป: ข้อต่อยืดหยุ่นรูปพลัมชนิด MCS (Q/YM 35014X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

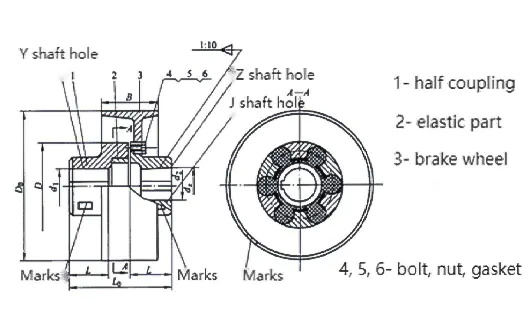

MCL-I ประเภทพารามิเตอร์พื้นฐานคลัปยืดหยุ่น quincunx และขนาดหลัก

ประเภท	ที่กำหนด แรงบิด Tn/N·m	อนุญาต ความเร็ว [n]/r.min⁻¹	เส้นผ่านศูนย์กลางรูเพลา d ₁ ง ₂ ง _z	L	ล₀	ด₀	B	D	ยืดหยุ่น องค์ประกอบ ประเภท	มิสซา เมตร/กก	สักครู่ ความเฉื่อย ฉัน/กก.·ตร.ม
MCL5-I-160	355	4750	25,28,30,32,35,38,40,42,45	50	127	160	70	105	MT5	6.602	0.019
MCL5-I-200	355	3800	25,28,30,32,35,38,40,42,45	50	127	200	85	105	MT5	9.204	0.044
MCL6-I-200	450		30,32,35,38,40,42,45,48	55	143			125	MT6	11.45	0.052
MCL7-I-200	710		35,38,40,42,45,48,50,55,56	60	159			145	MT7	13.96	0.064
MCL7-I-250	710	3050	35,38,40,42,45,48,50,55,56	60	159	250	105	145	MT7	20.09	0.144
MCL8-I-250	1250	3050	45,48,50,55,56,60,63,65	70	181	250	105	168	MT8	24.65	0.175
MCL8-I-315	1250	2400	45,48,50,55,56,60,63,65	70	181	315	135	168	MT8	34.13	0.374
MCL9-I-315	2000	2400	50,55,56*,60,63,65,70,71,75,80	80	208	315	135	198	MT9	41.67	0.45
MCL9-I-400	2000	1900	50,55,56,60,63,65,70,71,75,80	80	208	400	170	198	MT9	65.61	1.259
MCL10-I-40	3150	1900	60,63,65*,70,71,75,80,85,90,95,100	90	230	400	170	228	MT10	74.53	1.4
MCL10-I-50	3150	1500	60,63,65*,70,71,75,80,85,90,95,100	90	230	500	210	228	MT10	110.6	3.472
MCL11-I-50	5000	1500	70,71,75,80,85,90,95,100,110,120	100	260	500	210	258	MT11	121.7	3.715
MCL12-I-63	7100	1200	80,85,90,95,100,110,120,125,130	115	297	630	265	298	MT12	213.7	10.24
MCL13-I-71	12500	1050	90,95,100,110,120*,125,130,140,150	125	323	710	300	358	MT13	341.6	19.99
MCL14-I-80	14000	950	100,110,120,125,130,140,150,160	135	333	800	340	400	MT14	510.1	39.36
