QGCA ประเภทข้อต่อรูเพลาทรงกระบอกข้อต่อลูกกลิ้งทรงกลม (Q / YJ 16030X-2018) Wholesale

บ้าน / สินค้า / ข้อต่อแบบยืดหยุ่นที่มีองค์ประกอบที่ไม่ยืดหยุ่น / QGCA ประเภทข้อต่อรูเพลาทรงกระบอกข้อต่อลูกกลิ้งทรงกลม (Q / YJ 16030X-2018)

QGCA ประเภทข้อต่อรูเพลาทรงกระบอกข้อต่อลูกกลิ้งทรงกลม (Q / YJ 16030X-2018)

Name: QGCA ประเภทข้อต่อรูเพลาทรงกระบอกข้อต่อลูกกลิ้งทรงกลม (Q / YJ 16030X-2018)
Rating: 5 (99 reviews)

ข้อต่อลูกกลิ้งทรงกลมแบบเจาะทรงกระบอกชนิด QGCA (สอดคล้องกับมาตรฐาน Q/YJ 16030X-2018) โดดเด่นด้วยรูเพลาทรงกระบอกและลูกกลิ้งทรงกลม ช่วยให้กระบวนการตัดเฉือนและประกอบง่ายขึ้นอย่างมาก ขณะเดียวกันก็รักษาความคล่องตัวในระดับสูง ผลิตภัณฑ์นี้มีความสามารถในการรับน้ำหนักที่แข็งแกร่งมาก โดยมีช่วงแรงบิดปกติที่ 4kN·m ถึง 900kN·m และแรงในแนวรัศมีสูงสุดที่อนุญาตที่ 520kN เมื่อเปรียบเทียบกับข้อต่อเกียร์แบบดั้งเดิม ให้การปรับปรุงประสิทธิภาพประมาณ 30% ซึ่งเพียงพอต่อการรับมือกับแรงกระแทกที่รุนแรงและสภาวะการสตาร์ท-ดับบ่อยครั้งในช่วงการทำงาน M3-M8 ด้วยการออกแบบหน้าสัมผัสทรงกลมระหว่างลูกกลิ้งและรู ไม่เพียงแต่มีความสามารถในการชดเชยการกระจัดเชิงมุมอัตโนมัติสูงถึง 1.5° ช่วยดูดซับความเครียดที่เกิดจากข้อผิดพลาดในการติดตั้งและการเสียรูปของเฟรมได้อย่างมีประสิทธิภาพ แต่ยังทำหน้าที่คล้ายกับแบริ่งปรับแนวได้เอง ซึ่งช่วยลดโมเมนต์การโค้งงอเพิ่มเติมของเพลาเอาท์พุตตัวลดได้อย่างมาก จึงช่วยปกป้องระบบเพลาจากความเสียหายจากความเมื่อยล้า นอกจากนี้ คัปปลิ้งนี้มีโครงสร้างที่กะทัดรัดและทำงานได้อย่างราบรื่นและเงียบเชียบ เมื่อใช้ร่วมกับตัวแสดงการสึกหรอในตัว จะให้การสนับสนุนด้านเทคนิคในอุดมคติสำหรับการจัดวางที่มีประสิทธิภาพและการตรวจสอบสภาพของเครื่องจักรกลหนักในพื้นที่จำกัดได้อย่างสะดวก

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: ข้อต่อโซ่แบบลูกกลิ้ง LC (Q / YL 17031X-2018)
ถัดไป: QGC ประเภทม้วนข้อต่อแบบม้วนข้อต่อลูกกลิ้งทรงกลม (Q / YJ16029X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

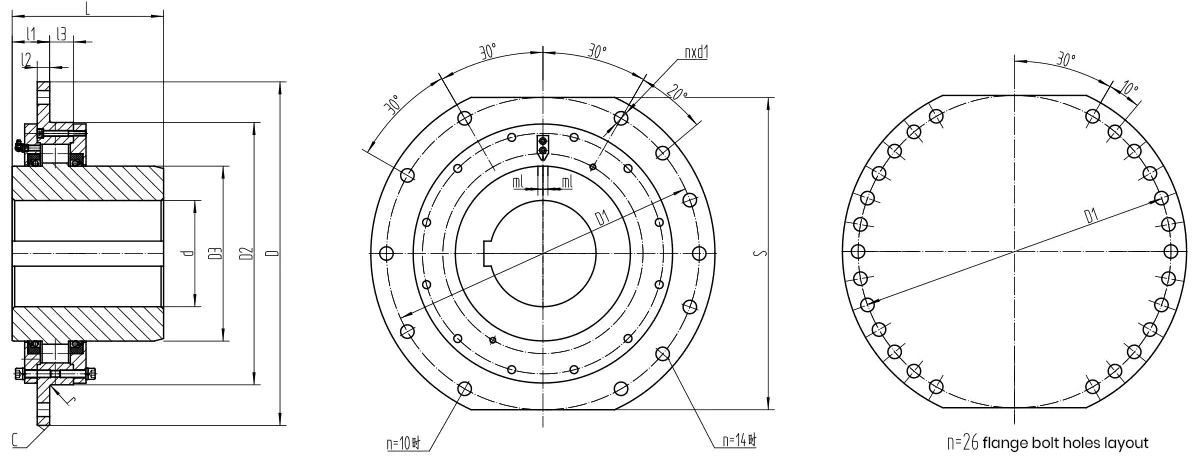

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อรูเพลาทรงกระบอก QGCA ข้อต่อลูกกลิ้งทรงกลม

ประเภท	ที่กำหนด แรงบิด Tn/kN·m	อนุญาต เรเดียล แรง/KN	ง (H7)	L	D	ด₁	ด₂	ดี₃	n×d₁	S	ล₁	ล₂	ล₃	r	c	สวมใส่ สเกล/มล	สักครู่ ความเฉื่อย /กก.·ตร.ม	มิสซา เมตร/กก

คิวจีซีเอ1	5	16.5	40,42,45,48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
คิวจีซีเอ2	7.1	18.5	45,48,50,55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
คิวจีซีเอ3	9	20	48,50,55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
คิวจีซีเอ4	14	25	60,65,70,75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
คิวจีซีเอ5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80,85,90,95	132										3	2.5			36.5
คิวจีซีเอ6	22.4	38.5	80,85,90,95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100,110	167										3				43.7
คิวจีซีเอ7	28	42	90,85,90,95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100,110,120	167										3				52
คิวจีซีเอ8	35.5	49	100,110,120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130,140	202										3	3			67
คิวจีซีเอ9	50	70	100,110,120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130,140,150	202											3			88.5
คิวจีซีเอ10	100	120	130,140,150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160,170,180	242														151
คิวจีซีเอ11	160	140	160,170,180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190,200	282											4			181
คิวจีซีเอ12	224	170	190,200,220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240,250	330														247
คิวจีซีเอ13	355	300	200,220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240,250,260	330														311
คิวจีซีเอ14	500	340	240,250,260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280,300	380											5			394
คิวจีซีเอ15	630	380	240,250,260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280,300,320	380											5			560
คิวจีซีเอ16	710	450	280,300,320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340,360,390	450											6			664

หมายเหตุ:

1. หากเส้นผ่านศูนย์กลาง d และความยาว L ของรูเพลาอยู่นอกช่วงที่ระบุไว้ในตาราง สามารถตกลงกับผู้ผลิตได้
2. โมเมนต์ความเฉื่อยและมวลเป็นการประมาณโดยคำนวณตามเส้นผ่านศูนย์กลางต่ำสุดของรูเพลา
