ข้อต่อดรัม GJC (Q / YJ 16028X-2018)

Name: ข้อต่อดรัม GJC (Q / YJ 16028X-2018)
Rating: 5 (99 reviews)

แนะนำผลิตภัณฑ์:

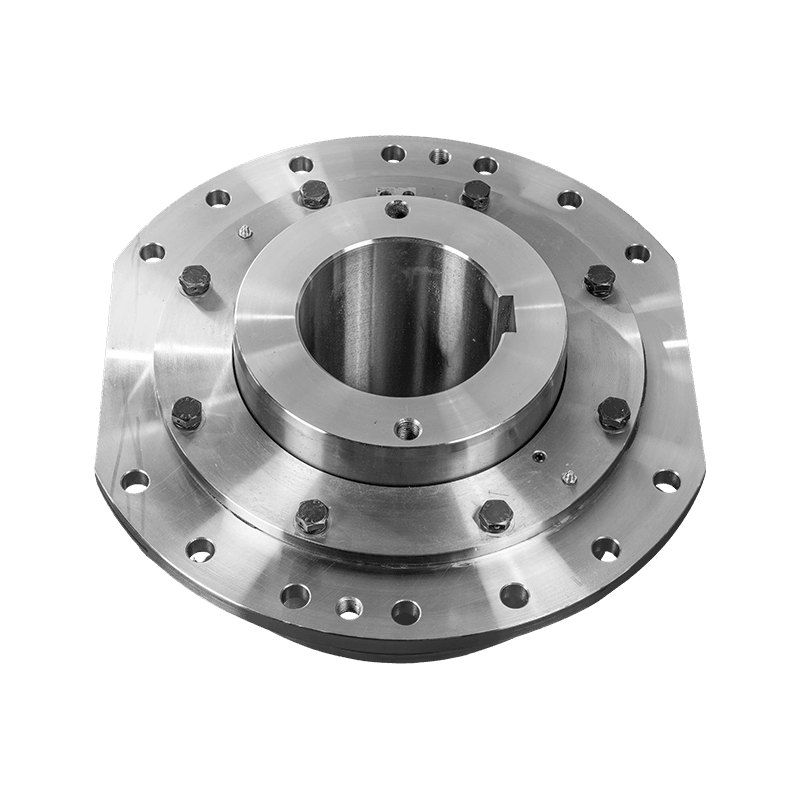

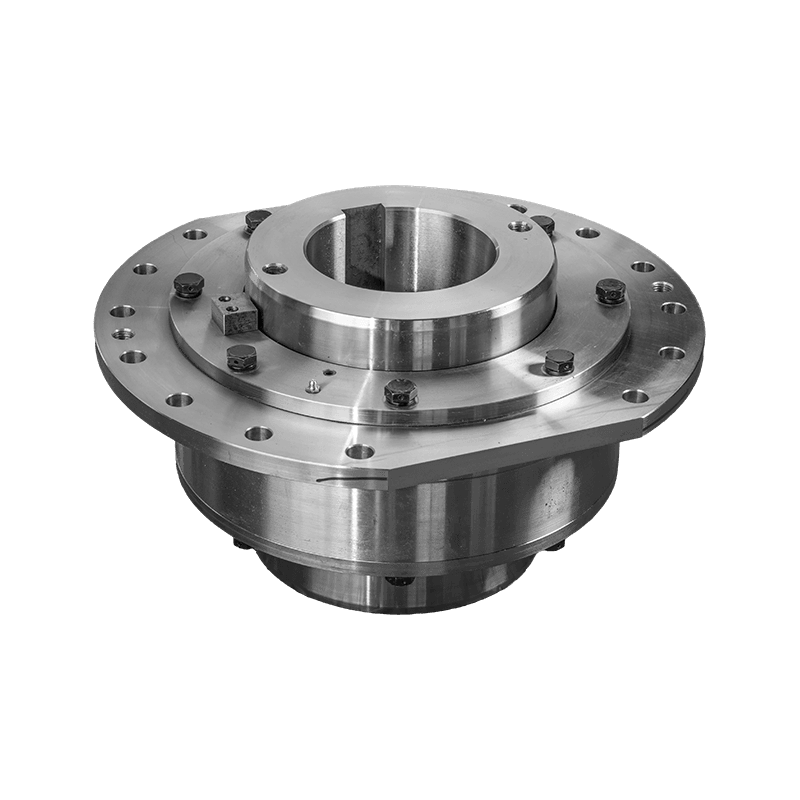

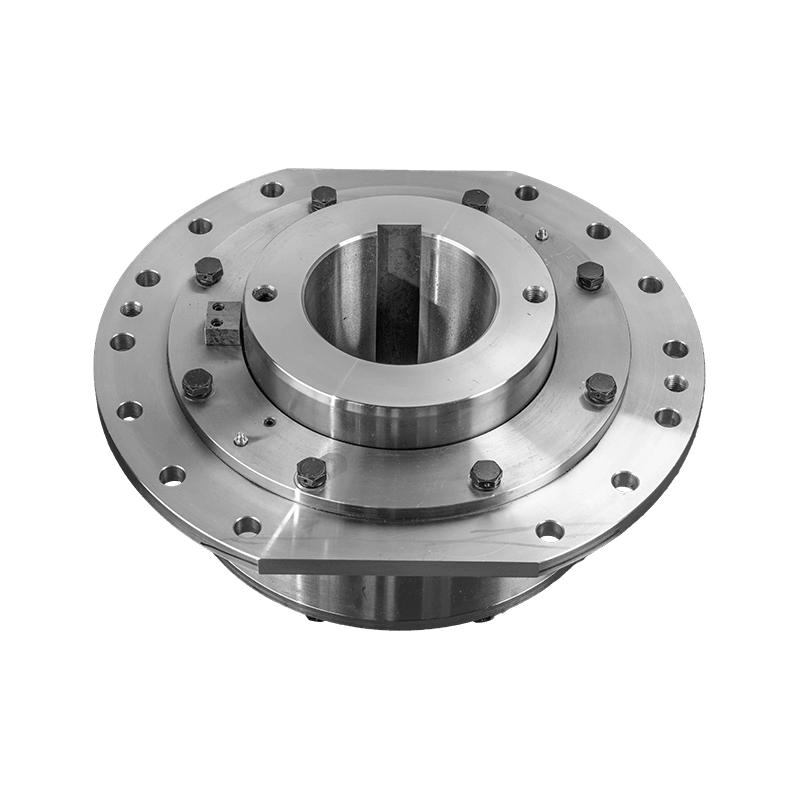

ดรัมคัปปลิ้งประเภท GJC (มาตรฐาน: Q/YJ 16028X-2018) เป็นส่วนประกอบระบบส่งกำลังที่มีความยืดหยุ่นสูง ได้รับการออกแบบมาโดยเฉพาะสำหรับดรัมของเครื่องจักรยก (เช่น เครนและกว้านต่างๆ) ผลิตภัณฑ์นี้ผสมผสานความยืดหยุ่นของเฟืองดรัมเข้ากับความแข็งแกร่งของโครงสร้างที่จำเป็นสำหรับการบรรทุกหนัก ทำให้เป็นส่วนประกอบหลักในการเชื่อมต่อในระบบขับเคลื่อนของเครน

ข้อดีหลักและลักษณะการทำงาน:

1. ความสามารถในการชดเชยเชิงมุมที่ยอดเยี่ยม: ด้วยการใช้การออกแบบดรัมเฟืองขั้นสูง ช่วยให้สามารถเคลื่อนตัวเชิงมุมระหว่างเพลาทั้งสองได้อย่างมีนัยสำคัญ (โดยทั่วไปคือ ±0.5°) คุณลักษณะนี้ช่วยให้สามารถปรับให้เข้ากับข้อผิดพลาดในการติดตั้งระหว่างเพลาดรัมและเพลาลดขนาดในเครื่องจักรยกได้อย่างมาก รวมถึงการจัดแนวที่ไม่ตรงแบบไดนามิกระหว่างการทำงาน

2. ความสามารถในการรับน้ำหนักสูงและความแข็งแกร่งของโครงสร้าง: คัปปลิ้งประเภท GJC มีความสามารถในการส่งผ่านแรงบิดที่สูงมาก ด้วยการออกแบบโครงสร้างที่กะทัดรัดและแข็งแกร่ง สามารถทนต่อแรงกระแทกมหาศาลและการสั่นสะเทือนความถี่สูงซึ่งมักพบในการยกได้ ตอบสนองความต้องการของสภาวะงานหนักได้อย่างสมบูรณ์แบบ

3. ระบบหล่อลื่นและซีลที่เหนือกว่า: เมื่อติดตั้งอุปกรณ์ปิดผนึกที่เชื่อถือได้สูง ผลิตภัณฑ์นี้ป้องกันการรั่วไหลของสารหล่อลื่นได้อย่างมีประสิทธิภาพ และป้องกันการบุกรุกของฝุ่นและความชื้นอย่างเคร่งครัด การออกแบบนี้ช่วยลดการสึกหรอของพื้นผิวฟันได้อย่างมาก ช่วยยืดอายุการใช้งานของอุปกรณ์ได้อย่างมาก

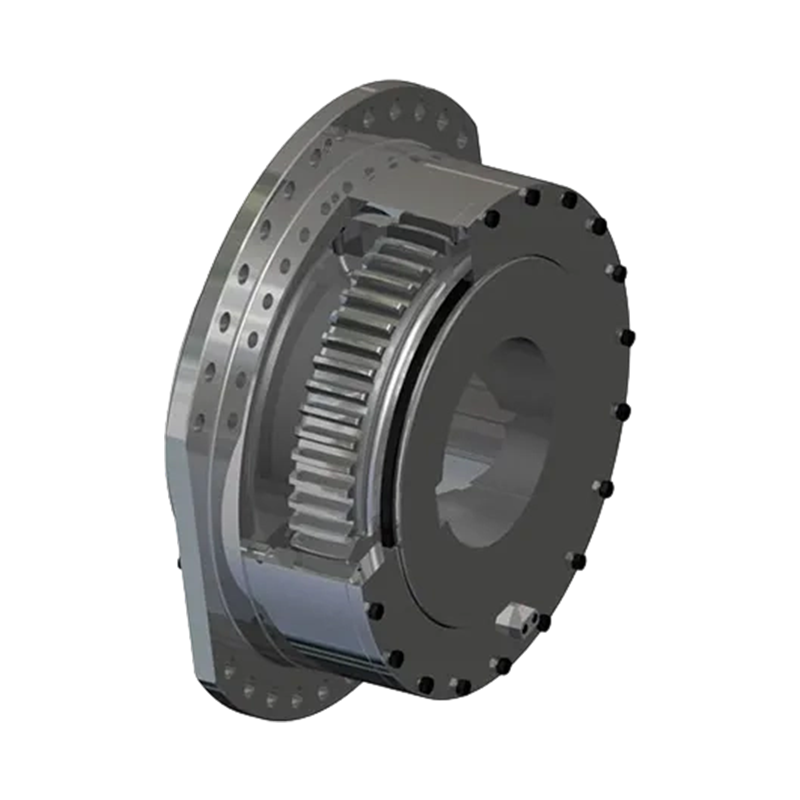

4. การเชื่อมต่อดรัมเฉพาะ: คัปปลิ้งนี้ได้รับการปรับให้เหมาะสมสำหรับดรัมไดรฟ์ โดยทั่วไปจะใช้วงแหวนเกียร์ภายในที่เชื่อมต่อโดยตรงกับตัวเรือนดรัม (โดยการเชื่อมหรือการโบลต์) ในขณะที่ปลอกเกียร์ภายนอกเชื่อมต่อกับเพลาเอาท์พุตของตัวลด ทำให้ได้ระบบขับเคลื่อนที่มีประสิทธิภาพ

5. การติดตั้งและบำรุงรักษาที่สะดวก: การออกแบบนี้ช่วยให้สามารถปรับระดับภายใต้ภาระได้ และบางรุ่นรองรับการติดตั้งหรือการถอดชิ้นส่วนตามแนวแกน ทำให้การบำรุงรักษาในพื้นที่ทำงานที่จำกัดทำได้ง่ายขึ้นมาก

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: QGC ประเภทม้วนข้อต่อแบบม้วนข้อต่อลูกกลิ้งทรงกลม (Q / YJ16029X-2018)
ถัดไป: คลัปดรัมชนิด QJC (Q/YJ16027X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

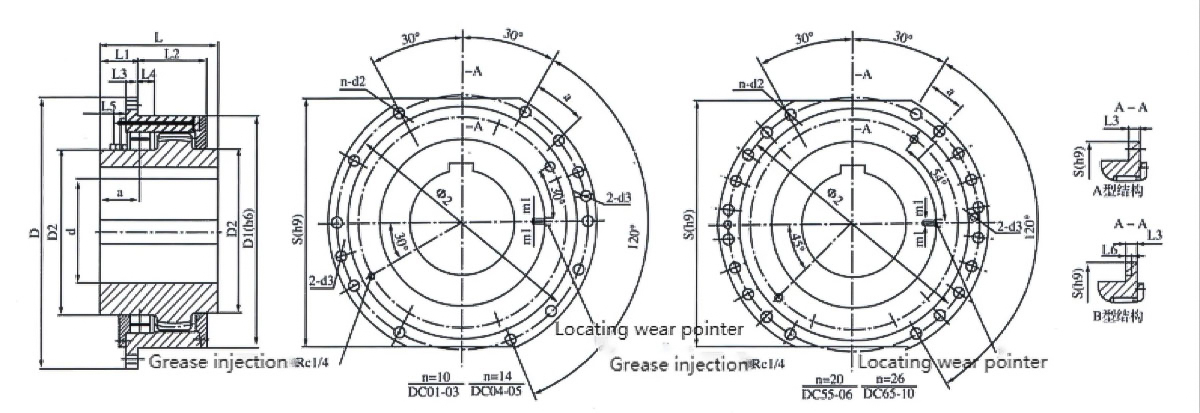

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อดรัม GJC

ประเภท	อนุญาต ความเร็ว	ที่กำหนด แรงบิด	เรเดียล โหลด	รูเพลา		ขนาดโดยรวม (มม.)									มิติการเชื่อมต่อรีล							สวมสเกล มล	ตามแนวแกน การกวาดล้าง X _{สูงสุด}	ตำแหน่งโหลด e	สักครู่ ของ ความเฉื่อย ฉัน/กก.·ตร.ม	มิสซา เมตร/กก
	n _{สูงสุด}	T _{สูงสุด}	F _{สูงสุด}	เส้นผ่านศูนย์กลาง	ความยาว	D	ด₁	ด₂	ล₁	ล₂	ล₃	ล₄	ล₅	ล₆	S	Φ2	ไม่-d₂	โบลท์	a	ด₃	r
	รอบ/นาที	เคเอ็น·ม	KN	d _{สูงสุด}	L _นาที	มม									มม							มม
GJC01A	200	16	18	110	185	400	280	180	80	85	15	25	26	11	360	360	10-18	ม16	30	ม16	2.5	1	±2.5	88	1	80
GJC01B											20
GJC02A	200	22.4	25	125	200	420	310	212	80	95	15	25	26	11	380	380	10-18	ม16	30	ม16	2.5	1	±2.5	88	1.5	100
GJC02B											20
GJC03A	200	31.5	35.5	150	225	450	340	230	80	105	20	25	34	11	400	400	10-22	ม20	30	ม20	2.5	1	±2.5	88	2.5	120
GJC03B
GJC35A	200	45	50	160	235	510	400	250	95	115	20	30	34	15	460	460	10-22	ม20	30	ม20	2.5	1.4	±2.5	106	3	150
GJC35B											25
GJC04A	200	63	71	200	250	550	420	280	95	130	20	30	34	15	500	500	14-22	ม20	20	ม20	2.5	1.4	±2.5	106	4.5	190
GJC04B											25
GJC05A	200	90	90	220	265	580	450	315	95	145	20	30	34	15	530	530	14-22	ม20	20	ม20	2.5	1.4	±2.5	110	7.25	245
GJC05B											25
GJC55A	200	125	112	240	290	620	500	345	101	160	25	35	35	19	560	560	20-22	ม20	13.3	ม20	2.5	1.8	±2.5	110	10.3	330
GJC55B											30
GJC06A	200	160	140	260	300	650	530	375	101	170	25	35	35	19	580	600	20-22	ม20	13.3	ม20	2.5	1.8	±2.5	116	15.5	385
GJC06B											30
GJC65A	200	190	165	270	300	665	545	387	101	175	25	35	35	19	590	615	25-22	ม20	10	ม20	4	1.8	±2.5	116	18.3	435
GJC65B											30
GJC07A	200	250	180	280	310	680	560	400	101	180	25	35	35	19	600	630	26-22	ม20	10	ม20	4	1.8	±2.5	116	21.4	485
GJC07B											30
GJC08A	200	315	224	300	345	720	600	437	111	185	35	43	35	21	640	660	26-26	ม24	10	ม24	4	2.2	±2.5	118	30.6	550
GJC08B
GJC09A	200	450	280	340	380	780	670	487	111	213	35	43	35	21	700	730	26-26	ม24	10	ม24	4	2.2	±2.5	118	40.2	650
GJC09B
GJC10A	200	560	335	380	420	850	730	545	111	230	35	43	35	21	760	800	26-26	ม24	10	ม24	4	2.2	±2.5	120	65.1	890
GJC10B
GJC11B	200	710	450	420	420	950	800	600	120	240	40	50	36	26	840	880	26-32	ม30	10	ม24	5	3	±3	131	100	1000
GJC12B	200	1000	600	460	440	1010	850	650	127	256	46	50	36	30	890	940	26-32	ม30	10	ม24	5	3	±3	134	140	1225
GJC13B	200	1250	750	500	470	1090	930	720	137	282	50	55	36	32	960	1020	20-32	ม30	10	ม24	5	3	±3	145	207	1540
GJC14B	200	1600	900	540	490	1170	1010	780	140	297	55	60	36	36	1030	1100	26-32	ม30	10	ม30	5	3	±3	150	310	1922
GJC15B	200	2000	1100	580	510	1270	1090	840	145	318	60	70	36	40	1120	1200	26-32	ม30	10	ม30	5	3	±3	162	449	2395
GJC16B	200	2500	1300	640	540	1430	1240	960	145	346	60	70	36	40	1260	1360	26-32	ม30	10	ม30	6	4	±4	168	809	3370
GJC17B	200	3150	1600	700	570	1540	1340	1050	159	365	70	80	38	50	1360	1460	26-38	ม36	10	ม30	6	4	±4	181	1177	4170
GJC18B	200	4000	2000	780	600	1640	1440	1150	159	394	70	80	38	50	1460	1560	26-38	ม36	10	ม30	6	4	±4	191	1634	4930
