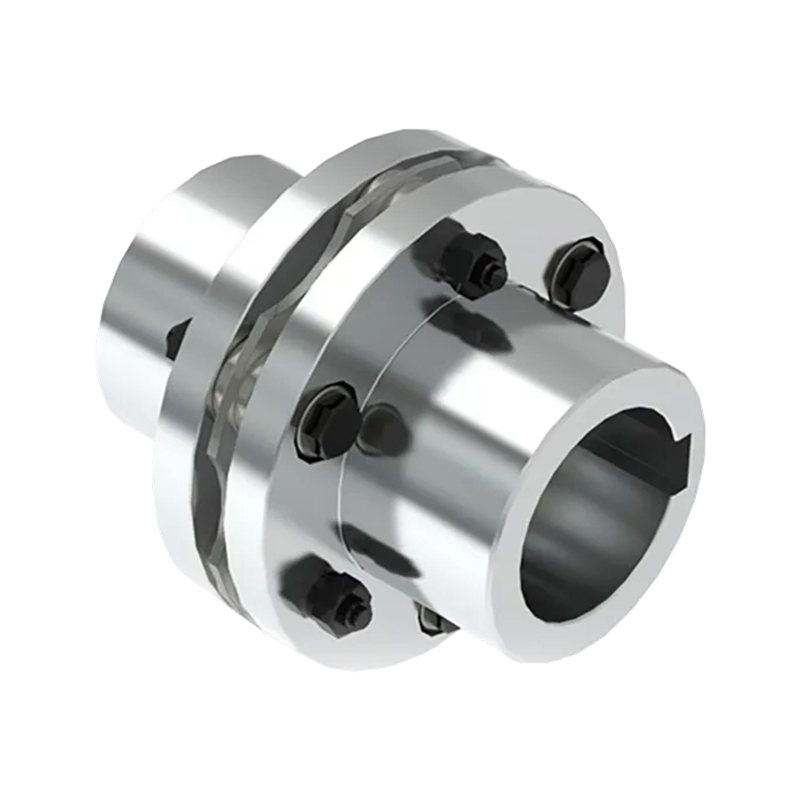

ข้อต่อไดอะแฟรม MP (Q/YP 21001X-2018)

Name: ข้อต่อไดอะแฟรม MP (Q/YP 21001X-2018)
Rating: 5 (99 reviews)

ข้อต่อไดอะแฟรม MP (เป็นไปตามมาตรฐาน Q/YP 21001X-2018) เป็นอุปกรณ์ส่งผ่านองค์ประกอบยืดหยุ่นโลหะขั้นสูงที่ออกแบบมาเพื่อการส่งผ่านแรงบิดที่มีความแม่นยำสูง แกนของมันประกอบด้วยกลุ่มไดอะแฟรมที่ประกอบด้วยแผ่นสแตนเลสความแข็งแรงสูงหลายชั้น ซึ่งสามารถชดเชยการกระจัดเชิงมุม แนวแกน และแนวรัศมีที่ซับซ้อน ผ่านการเสียรูปแบบยืดหยุ่นของโลหะ ผลิตภัณฑ์ซีรีส์นี้มีช่วงการรับน้ำหนักที่กว้างมาก โดยมีแรงบิดปกติที่ 0.063 ถึง 10,000 kN·m และสามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่มีอุณหภูมิสูงตั้งแต่ -40 °C ถึง 250 °C และมีสารกัดกร่อนที่ไม่มีการหล่อลื่น ทำให้การทำงานมีอายุการใช้งานยาวนาน

ในตรรกะการใช้งานทางอุตสาหกรรม มีโครงสร้างที่เรียบง่ายกว่าและมีเสียงรบกวนจากการสั่นสะเทือนน้อยกว่าเมื่อเทียบกับข้อต่อสปริงงู และเหมาะสำหรับสภาพการทำงานที่ความเร็วสูงมากกว่าเนื่องจากมีความสมดุลที่ยอดเยี่ยม ทำให้เป็นทางเลือกที่ดีเยี่ยมในการเปลี่ยนข้อต่อเกียร์แบบเดิม แม้ว่าผู้ผลิตข้อต่อสปริงงูหลายรายมุ่งเน้นไปที่ประสิทธิภาพการลดแรงสั่นสะเทือนในงานหนัก แต่ข้อต่อไดอะแฟรมชนิด MP นั้นเชื่อมต่อกันด้วยหน้าแปลนและตัวยึดที่มีความแม่นยำ ทำให้มั่นใจในความแข็งแกร่งของแรงบิดสูงในขณะเดียวกันก็ให้ความสะดวกสบายในการบำรุงรักษาที่ยอดเยี่ยม ทำให้ผู้ใช้สามารถแยกชิ้นส่วนและประกอบส่วนประกอบระบบส่งกำลังได้อย่างง่ายดายโดยไม่ต้องสร้างการเคลื่อนที่ตามแนวแกน

เนื่องจากเป็นส่วนประกอบการส่งผ่านที่สำคัญในอุตสาหกรรมโลหะวิทยา เคมี พลังงาน และการต่อเรือ ดัชนีความน่าเชื่อถือสูงของผลิตภัณฑ์นี้จึงมักถูกมองว่าเป็นการเสริมประสิทธิภาพระดับไฮเอนด์สำหรับโซลูชันการเชื่อมต่อแบบยืดหยุ่นที่จัดหาโดยซัพพลายเออร์ข้อต่อสปริงงู ซึ่งสามารถปรับปรุงประสิทธิภาพโดยรวมและความเสถียรของระบบไฟฟ้างานหนักภายใต้สภาวะการทำงานที่ซับซ้อนได้อย่างมีนัยสำคัญ

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: ข้อต่อไดอะแฟรมชนิด MPJ พร้อมเพลากลาง (Q/YP 21002X-2018)
ถัดไป: ไม่มีบทความถัดไป

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

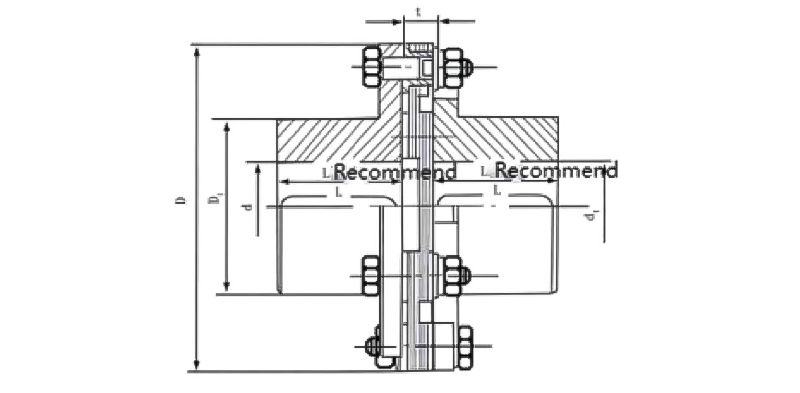

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อไดอะแฟรม MP

ประเภท	ที่กำหนด แรงบิด Tn(Nm)	อนุญาต ความเร็ว [n]/r.min⁻¹	รูเพลา เส้นผ่านศูนย์กลาง ด₁.d₂	รูเพลา length			D	ด₁	t	บิด ความฝืด ×106/ n·m.rad-1	มิสซา เมตร/กก	สักครู่ ความเฉื่อย ฉัน/กก.·ตร.ม
				เจ₁	Y	L แนะนำ
				L	L
MP1	40	10700	14	27	32	35	80	39	8±0.2	0.37	0.9	0.0005
			16,18,19	30	42
			20,22,24	38	52
			25,28	44	62
MP2	63	9300	20,22,24	38	52	40	92	53		0.45	1.4	0.001
			25,28	44	62
			30,32,35,38	60	82
เอ็มพี3	100	8400	25,28	44	62	45	102	63		0.56	2.1	0.002
			30,32,35,38	60	82
			40,42,45	84	112
MP4	250	6700	30,32,35,38	60	82	55	128	77	11±0.2	0.81	4.2	0.006
			40,42,45,48,50,55	84	112
MP5	500	5900	35,38	60	82	65	145	91		1.20	6.4	0.012
			40,42,45,48,50,55,56	84	112
			60,63,65	107	142
MP6	800	5100	40,42,45,48,50,55,56	84	112	75	168	105	14±0.3	1.42	9.6	0.024
			60,63,65,70,71,75	107	142
MP7	1000	4750	45,48,50,55,56	84	112	80	180	112	15±0.4	1.90	12.5	0.0365
			60,63,65,70,71,75	107	142
			80	132	172
MP8	1600	4300	50,55,56	84	112		200	120		2.35	15.5	0.057
			60,63,65,70,71,75	107	142
			80,85	132	172
MP9	2500	4200	55,56	84	112		205		20±0.4	2.7	16.5	0.065
			60,63,65,70,71,75	107	142
			80,85	132	172
MP10	3150	4000	55,56	84	112	90	215	128		3.02	19.5	0.083
			60,63,65,70,71,75	107	142
			80,85,90	132	172
MP11	4000	3650	60,63,65,70,71,75	107	142	100	235	132	23±0.5	3.46	25	0.131
			80,85,90,95	132	172
MP12	5000	3400	60,63,65,70,71,75	107	142		250	145		3.67	30	0.174
			80,85,90,95	132	172
			100	167	212
MP13	6300	3200	63,65,70,71,75	107	142	110	270	155	23±0.5	5.2	36	0.239
			80,85,90,95	132	172
			100,110	167	212
MP14	12500	2850	65,70,71,75	107	142	115	300	162	27±0.6	7.8	45	0.38
			80,85,90,95	132	172
			100,110	167	212
MP15	16000	2700	70,71,75	107	142	125	320	176		8.43	55	0.5
			80,85,90,95	132	172
			100,110,120,125	167	212
MP16	20000	2450	75	107	142	140	350	186	32±0.7	10.23	75	0.85
			80,85,90,95	132	172
			100,110,120,125	167	212
			130	202	252
MP17	25000	2300	80,85,90,95	132	172	145	370	203		10.97	85	1.1
			100,110,120,125	167	212
			130,140	202	252
MP18	31500	2150	90,95	132	172	165	400	230		13.07	115	1.65
			100,110,120,125	167	212
			130,140,150	202	252
			160	242	302
MP19	40000	1950	100,110,120,125	167	212	175	440	245	38±0.9	14.26	150	2.69
			130,140,150	202	252
			160,170,180	242	302
MP20	45000	1850	110,120,125	167	212	185	460	260		22.13	170	3.28
			130,140,150	202	252
			160,170,180	242	302
MP21	50000	1800	120,125	167	212	200	480	280		23.7	200	4.28
			130,140,150	202	252
			160,170,180	242	302
			190,200	282	352
MP22	56000	1700	130,140,150	202	252	210	500	295		24.6	230	5.18
			160,170,180	242	302
			190,200	282	352
MP23	63000	1600	140,150	202	252	220	540	310	44±1	29.71	275	7.7
			160,170,180	242	302
			190,200,220	282	352
MP24	80000	1450	150	202	252	240	600	335	50±1.2	32.64	380	9.3
			160,170,180	242	302
			190,200,220	282	352
			240	330	410
เอ็มพี25	100000	1400	160,170,180	242	302	255	620	350		37.69	410	15.3
			190,200,220	282	352
			240,250	330	410
MP26	125000	1300	180	242	302	275	660	385		50.43	510	20.9
			190,200,220	282	352
			240,250,260	330	410
MP27	160000	1200	190,200,220	282	352	295	720	410	60±1.4	71.52	620	32.4
			240,250,260	330	410
			280	380	470
MP28	200000	1150	220	282	352	300	740	420		93.37	680	36
			240,250,260	330	410
			280,300	380	470
MP29	250000	1100	240,250,260	330	410	320	770	450		114.53	780	43.9
			280,300,320	380	470
เอ็มพี30	315000	1050	250,260	330	410	350	820	490		130.76	950	60.5
			280,300,320	380	470
			340	450	550
