GAZ เชื่อมต่อกับข้อต่อดรัมเกียร์เพลากลาง (Q/YG 12007X-2018)

Name: GAZ เชื่อมต่อกับข้อต่อดรัมเกียร์เพลากลาง (Q/YG 12007X-2018)
Rating: 5 (99 reviews)

ภาพรวมผลิตภัณฑ์และคำจำกัดความหลัก:

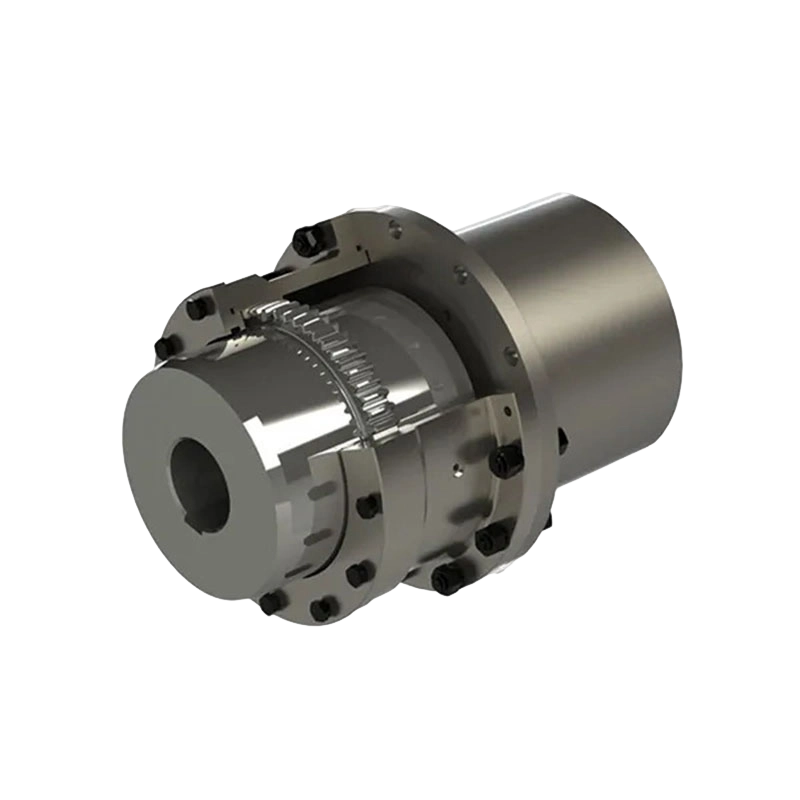

ข้อต่อดรัม-เกียร์เพลากลางซีรีส์ GAZ เป็นส่วนประกอบระบบส่งกำลังแบบยืดหยุ่นที่ใช้กันอย่างแพร่หลาย ออกแบบมาโดยเฉพาะเพื่อเชื่อมต่อปลายด้านขับและปลายขับเคลื่อนผ่านเพลากลาง หน้าที่หลักคือเพื่อให้เกิดการไหลของกำลังที่ราบรื่นผ่านการประสานโครงสร้างเกียร์ที่แม่นยำ ซึ่งทำหน้าที่เป็นจุดเชื่อมต่อที่สำคัญเพื่อให้มั่นใจว่าการทำงานมีประสิทธิภาพในระบบส่งกำลังต่างๆ เช่น ระบบส่งกำลังของยานพาหนะหรือโซ่ขับเคลื่อนของเครื่องจักรที่ใช้งานหนัก

การออกแบบโครงสร้างและกระบวนการผลิตที่โดดเด่น:

1. การออกแบบการเชื่อมต่อเพลากลาง:
ผลิตภัณฑ์นี้รวมการเชื่อมต่อเพลากลางเข้าด้วยกันซึ่งสามารถเชื่อมช่องว่างระหว่างระบบเพลายาวได้อย่างมีประสิทธิภาพ มีหลายรุ่นให้เลือก (เช่น GAZ1-GAZ14 และ GAZ15-GAZ30 มีเค้าโครงโครงสร้างที่แตกต่างกัน) เพื่อรองรับการกำหนดค่าเชิงพื้นที่ที่หลากหลาย ทั้งนี้ขึ้นอยู่กับข้อกำหนดในการติดตั้ง

2. เทคโนโลยีดรัมเกียร์ขั้นสูง:
การออกแบบฟันที่เป็นเอกลักษณ์นี้ใช้เทคโนโลยีเฟืองเมชรูปดรัมซึ่งช่วยเพิ่มประสิทธิภาพแรงเค้นสัมผัส ให้การส่งผ่านแรงบิดสูง ในขณะเดียวกันก็ลดการสั่นสะเทือนและเสียงรบกวนระหว่างการทำงานได้อย่างมาก

3. ความแม่นยำและความทนทานรวมกัน:
สร้างขึ้นจากวัสดุที่มีความแข็งแรงสูงพร้อมการตัดเฉือนที่มีความแม่นยำ ผลิตภัณฑ์นี้มีความทนทานต่อแรงกระแทกและความทนทานเป็นเลิศ สามารถทนต่อการรับน้ำหนักที่แปรผันระหว่างการทำงานต่อเนื่อง

ข้อได้เปรียบด้านประสิทธิภาพที่สำคัญ:

1. การชดเชยการกระจัดที่ครอบคลุม:
ด้วยคุณลักษณะที่ยืดหยุ่นของดรัมเฟือง คัปปลิ้งนี้สามารถรองรับการวางแนวมุม รัศมี และแนวแกนระหว่างเพลาได้ ช่วยลดความเค้นทางกลภายในได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานของแบริ่งที่เกี่ยวข้อง

2. ความสามารถในการปรับตัวโหลดที่ยอดเยี่ยม:
ไม่ว่าจะในระบบส่งกำลังล้อหน้า ล้อหลัง หรือขับเคลื่อนสี่ล้อ ข้อต่อ GAZ แสดงให้เห็นถึงความสามารถในการปรับตัวที่แข็งแกร่ง ทำให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอภายใต้สภาวะการทำงานต่างๆ

3. ความง่ายในการบำรุงรักษา:
โครงสร้างแบบแยกส่วนช่วยให้สามารถติดตั้งแบบรวมเข้าด้วยกันได้อย่างง่ายดาย การตรวจสอบและการหล่อลื่นเป็นประจำ (หมายเหตุ: รุ่นขนาดใหญ่ที่มี D₂ ≥ 465 มม. ใช้ซีลโอริงแบบพิเศษ) สามารถยืดระยะเวลาการบริการได้อย่างมากและรับประกันการทำงานที่เชื่อถือได้

ภาพรวมข้อกำหนดทางเทคนิคหลัก:
ซีรีส์ GAZ นำเสนอข้อมูลจำเพาะที่หลากหลายเพื่อตอบสนองความต้องการตั้งแต่การใช้งานในอุตสาหกรรมเบาจนถึงหนักพิเศษ:

1. ช่วงแรงบิด:
แรงบิดที่กำหนด (Tn) เริ่มต้นที่ 800 N·m (GAZ1) จนถึง 3,500,000 N·m (GAZ30)

2. การรักษาขั้นสูง:
เมื่อพื้นผิวฟันเฟืองถูกไนไตรด์หรือพื้นผิวแข็ง แรงบิดพิกัดสามารถเพิ่มขึ้นได้ 1.3 เท่า ซึ่งสูงกว่าข้อกำหนดมาตรฐาน ช่วยเพิ่มความสามารถในการรับน้ำหนักได้มากขึ้น

3. ประสิทธิภาพความเร็ว:
รุ่นขนาดเล็กแสดงประสิทธิภาพความเร็วสูงที่ยอดเยี่ยมด้วยความเร็วที่อนุญาตสูงสุด 7100 รอบ/นาที ในขณะที่รุ่นใหญ่ได้รับการปรับให้เหมาะสมสำหรับการทำงานที่ใช้พลังงานสูงและความเร็วต่ำ

4. ความเข้ากันได้ของมิติ:
รองรับเส้นผ่านศูนย์กลางรูเพลาต่างๆ (d1, d2, dz) โดยมีรูสูงสุด 220 มม. ใช้ได้กับเพลาขนาดมาตรฐานและไม่เป็นมาตรฐานส่วนใหญ่

อุตสาหกรรมการใช้งานแบบกว้าง ๆ:
ด้วยประสิทธิภาพที่เชื่อถือได้และข้อได้เปรียบทางโครงสร้าง ทำให้ข้อต่อ GAZ กลายเป็นตัวเลือกที่ต้องการในภาคอุตสาหกรรมต่างๆ:

1. เครื่องจักรกลหนัก:
ใช้กันอย่างแพร่หลายในอุปกรณ์โลหะ เครื่องจักรทำเหมือง และอุปกรณ์ยกและขนส่ง ส่งพลังงานหลักได้อย่างมีประสิทธิภาพ

2. ท่าเรือและการบำบัดน้ำ:
ใช้ในเครื่องจักรขนถ่ายท่าเรือ อุปกรณ์บำบัดน้ำ และเครื่องจักรทำกระดาษ ชดเชยการกระจัดเพื่อให้การทำงานมีเสถียรภาพในระยะยาว

3. การขนส่ง:
เนื่องจากเป็นองค์ประกอบสำคัญของระบบส่งกำลังของยานพาหนะ ระบบจึงเชื่อมต่อผ่านเพลากลางเพื่อให้ส่งกำลังจากเครื่องยนต์ไปยังส่วนขับเคลื่อนได้อย่างราบรื่น

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: GAP ดรัมเกียร์คัปปลิ้งพร้อมจานเบรค (Q/YG 12008X-2018)
ถัดไป: ข้อต่อเกียร์ดรัม GA (Q / YG12006X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

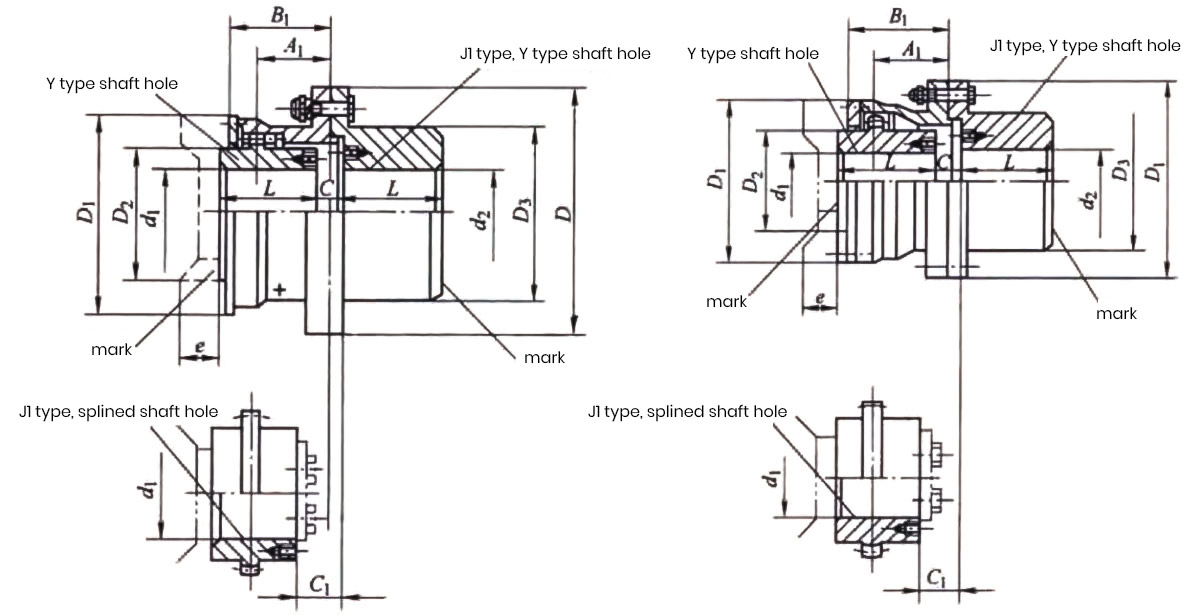

ข้อต่อดรัมเกียร์แบบ แก๊ซ1-แก๊ซ14 พร้อมเพลากลาง	ข้อต่อดรัมเกียร์แบบ แก๊ซ15-แก๊ซ30 พร้อมเพลากลาง

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อดรัมเกียร์แบบ GAZ พร้อมเพลากลาง

ประเภท	แรงบิดที่กำหนด Tn/KN.ม	ความเร็วที่อนุญาต [n]/r.min- ¹	เส้นผ่านศูนย์กลางรูเพลา	ความยาวรูเพลา L		D	D ₁	D ₂	D ₃	B ₁	A ₁	C	C ₁	e	โมเมนต์ความเฉื่อย /กก.ม ²	ปริมาณจาระบี /มล	มิสซา /กก
			d ₁ ง ₂ ง _z	Y	J ₁
			มม
GAZ1	800	7100	16,18,19	42	-	125	95	60	80	57	37	24	-	30	0.0084	30	5.4
			20,22,24	52	38							14
			25,28	62	44							6.5
			30,32,35,38	82	60								19
			40,42,45,48,50*	112	84
แก๊ซ2	1400	6300	25,28	62	44	145	120	75	95	67	44	16	-	30	0.018	60	9.2
			30,32,35,38	82	60							8	18
			40,42,45,48,50,55,56*	112	84								19
			60*'	142	107
GAZ3	2800	5900	30,32,35,38	82	60	170	140	95	115	77	53	7	29	30	0.0427	80	16.4
			40,42,45,48,50,55,56	112	84								22
			60,63,65,70*	142	107
แก๊ซ4	5000	5400	32,35,38	82	60	195	165	115	130	89	62	19	42	30	0.076	90	22.7
			40,42,45,48,50,55,56	112	84							8.5
			60,63,65,70,71 ,75	142	107								22
			80'	172	132
แก๊ซ5	8000	5000	40,42,45,48,50,55,56	112	84	225	183	130	150	99	71	9.5	31	30	0.0149	140	36.2
			60,63,65,70,71,75	142	107								26
			80,85,90	172	132								28
แก๊ซ6	11200	4800	48,50,55,56	112	84	240	200	145	170	109	80	11.5	41	30	0.24	200	46.2
			60,63,65,70,71,75	142	107							9.5	26
			80,85,90,95*	172	132								28
			100*	212	167
แก๊ซ7	15000	4500	60,63,65,70,71,75	142	107	260	230	160	195	122	90	10.5	31	30	0.43	290	68.4
			80,85,90,95	172	132								28
			100,110, 120	212	167
แก๊ซ8	21200	4000	65,70,71,75	142	107	280	245	175	210	132	96	12	41	30	0.61	350	81.1
			80,85,90,95	172	132
			100,110,120*	212	167								28
			130*	252	202
แก๊ซ9	26500	3500	70,71,75	142	107	315	270	200	225	142	104	18	53	30	0.94	370	100.1
			80,85,90,95	172	132							13
			100,110,120*	212	167								30
			130, 140	252	202
แก๊ซ10	42500	3200	80,85,90,95	172	132	345	300	220	250	165	124	14	51	30	1.67	500	14.7
			100,110,120,125	212	167								30
			130,140,150*	252	202								37
			160*	302	242
แก๊ซ11	60000	3000	100,110,120	212	167	380	330	260	285	180	133	14	37	40	2.98	650	206.3
			130,140,150	252	202
			160,170,180	302	242
แก๊ซ12	80000	2600	120	212	167	440	380	290	325	208	158	14	65	40	5.31	1100	284.5
			130,140,150	252	202								37
			160,170,180	302	242
			190,200	352	282
แก๊ซ13	112000	2300	140,150	252	202	480	420	320	360	238	182	15	62	40	9.26	1600	402
			160,170,180	302	242								40
			190,200,220*	352	282
GAZ14	160000	2100	160,170,180	302	242	520	465	360	420	266	207	16	50	40	15.92	2300	582.2
			190,200,220	352	282								40
			240,250	410	330
GAZ15	224000	1900	190,200,220	352	282	580	510	400	450	278	214	17	41	40	25.78	2600	778.2
			240,250,260*	410	330								45
			280*	470	380
แก๊ซ16	355000	1600	200,220	352	282	680	595	465	500	320	250	16.5	65	50	16.89	4100	1071
			240,250,260	410	330							15.5	45
			280,300,320	470	380
แก๊ซ17	400000	1500	220	352	282	720	645	495	530	336	256	17	81	50	60.59	5100	1210
			240,250,260	410	330								46
			280,300,320	470	380
แก๊ซ18	500000	1400	240,250,260	410	330	775	675	520	540	351	262	16.5	53	50	81.75	6000	1475
			280,300,320	470	380								48
			340'	550	450
แก๊ซ19	630000	1300	260	410	330	815	715	560	580	372	280	17	74	50	101.57	6700	1603
			280,300,320	470	380								48
			340,360*	550	450
แก๊ซ20	710000	1200	280,300,320	470	380	855	755	585	600	393	297	20	51	50	140.03	8100	2033
			340,360,380,	550	450
แก๊ซ21	900000	1100	300,320	470	380	915	795	620	640	404	305	20	51	50	183.49	10500	2385
			340,360,380	550	450
			400'	650	540
แก๊ซ22	950000	950	340,360,380	550	450	960	840	665	680	415	316	20	51	60	235.04	14000	2452
			400,420,	650	540
แก๊ซ23	1120000	900	360,380	550	450	1010	890	710	720	435	333	20	51	60	323.16	15000	3332
			400,420,450'	650	540								55
แก๊ซ24	1250000	875	380	550	450	1050	925	730	760	445	342	22	53	60	387.97	16500	3639
			400,420,450,480,	650	540								57
แก๊ซ25	1400000	850	400,420,450,480,500*	650	540	1120	970	770	800	465	362	22	58	60	485.96	18000	4073
แก๊ซ26	1600000	825	420,450,480,500	650	540	1160	990	800	850	475	366	22	58	60	573.64	19000	4527
			530,
แก๊ซ27	1800000	800	450,480,500	650	540	1210	1060	850	900	479	369	22	58	70	789.74	23000	5484
			530,560*	800	680
แก๊ซ28	2000000	770	480,500	650	540	1250	1080	890	960	517	402	28	63	70	960.26	24000	6050
			530,560,600,	800	680
แก๊ซ29	2800000	725	500	650	540	1340	1200	960	1010	517	396	28	65	80	1268.98	26000	7090
			530,560,600,630"	800	680								63
GAZ30	3500000	700	560,600,630	800	680	1390	1240	1005	1070	525	403	28	63	80	1822.02	30000	9264
			670*	-	780

หมายเหตุ:

1. มวลของข้อต่อและโมเมนต์ความเฉื่อยเป็นค่าโดยประมาณที่คำนวณตามความยาวรูเพลาสูงสุดของเส้นผ่านศูนย์กลางรูเพลาขั้นต่ำในแต่ละรุ่น
2. D₂≥465มม. 0-Ring ของมันใช้แถบยางส่วนวงกลมที่เชื่อมต่อกัน
3. ขนาดรูเพลาที่มีเครื่องหมาย "*" ในตารางเหมาะสำหรับการเลือก d₂ เท่านั้น
4. เส้นผ่านศูนย์กลางสูงสุดของ d₂ คือ 220 มม.
5. ค่าแรงบิดระบุในตาราง เมื่อพื้นผิวเฟืองถูกไนไตรด์หรือพื้นผิวแข็ง ค่าแรงบิดระบุในตารางจะคูณด้วย 1.3.
