GCC ข้อต่อดรัมเกียร์แบบติดตั้งแนวตั้ง (Q / YG 13014X-2018)

Name: GCC ข้อต่อดรัมเกียร์แบบติดตั้งแนวตั้ง (Q / YG 13014X-2018)
Rating: 5 (99 reviews)

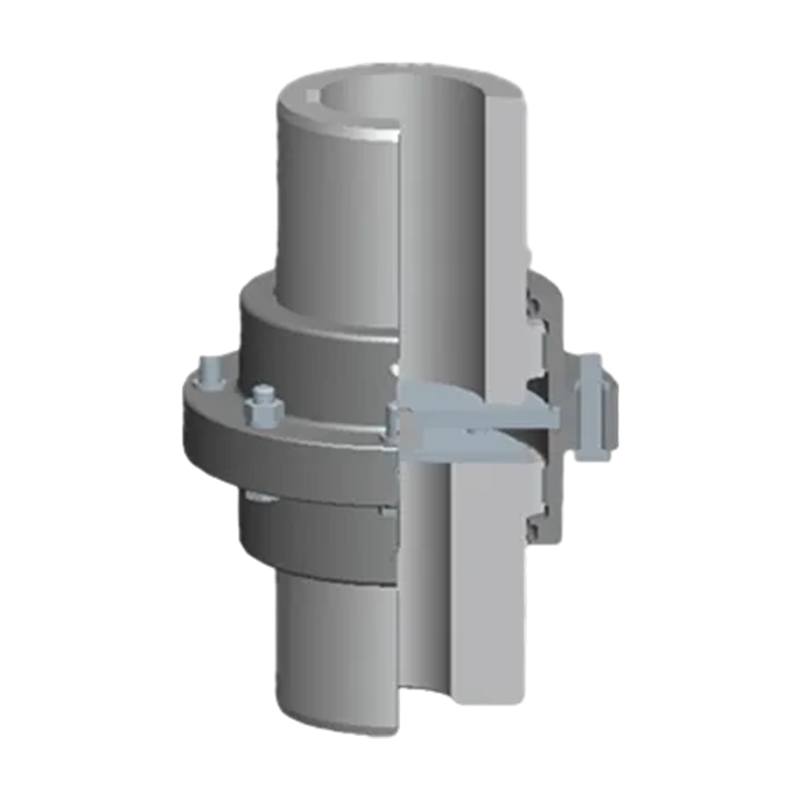

ภาพรวมผลิตภัณฑ์: คัปปลิ้งดรัมเกียร์แบบติดตั้งในแนวตั้งรุ่น GCC (มาตรฐาน: Q/YG 13014X-2018) เป็นโซลูชันการเชื่อมต่อทางกลล้ำสมัยที่ออกแบบมาสำหรับระบบส่งกำลังในแนวตั้งโดยเฉพาะ ในระบบเพลาที่จัดวางในแนวตั้ง ผลิตภัณฑ์นี้ซึ่งมีการออกแบบที่แม่นยำและความน่าเชื่อถือที่เหนือกว่า กลายเป็นส่วนประกอบหลักที่ทำให้การส่งผ่านแรงบิดมีประสิทธิภาพและมีเสถียรภาพ

ข้อดีหลัก:

1. การออกแบบโครงสร้างแนวตั้งโดยเฉพาะ: แตกต่างจากข้อต่อที่ติดตั้งในแนวนอนแบบดั้งเดิม ประเภท GCC ได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับความท้าทายด้านการวางตำแหน่งตามแนวแกนและความมั่นคงที่อาจเกิดขึ้นในการติดตั้งในแนวตั้ง ทำให้เหมาะอย่างยิ่งสำหรับการส่งผ่านเพลาในแนวตั้ง

2. เทคโนโลยีการชดเชยเฟืองดรัม: การใช้การกำหนดค่าเฟืองดรัม ไม่เพียงเพิ่มความสามารถในการจัดการกับการวางแนวของเพลาและโหลดแรงกระแทกเท่านั้น แต่ยังรับประกันการกระจายแรงบิดที่สม่ำเสมอ ลดความเครียดในเครื่องจักรที่เชื่อมต่ออยู่ และส่งผลให้การทำงานราบรื่นยิ่งขึ้น

3. ความสามารถในการรับน้ำหนักแรงบิดสูง: ออกแบบมาเพื่อการใช้งานหนัก ข้อต่อนี้มีแรงบิดระบุที่สูงมาก ตอบสนองความต้องการพลังงานของปั๊มแนวตั้งขนาดใหญ่ กังหัน และอุปกรณ์กำลังสูงอื่นๆ ได้อย่างง่ายดาย

4. ความทนทานและความต้านทานการกัดกร่อนสูง: ผลิตจากวัสดุคุณภาพสูง ทนทานต่อการสึกหรอ มีความแข็งแรงสูง ทนทานต่อความล้าและการกัดกร่อนได้ดีเยี่ยม รักษาอายุการใช้งานได้ยาวนานแม้ในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

5. ความยืดหยุ่นในการจัดตำแหน่งที่ดีเยี่ยม: ชดเชยการเยื้องศูนย์เชิงมุม รัศมี และแนวแกนได้อย่างมีประสิทธิภาพ โดยคงประสิทธิภาพการจัดตำแหน่งเพลาที่แม่นยำ แม้ภายใต้ภาระที่แตกต่างกันหรือในสภาวะการทำงานที่รุนแรง

พื้นที่ใช้งาน: ผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการการส่งผ่านแนวตั้ง:

1. วิศวกรรมของไหล: ปั๊มน้ำแนวตั้งขนาดใหญ่, คอมเพรสเซอร์, ปั๊มหมุนเวียน

2. พลังงานและพลังงาน: กังหันแนวตั้ง ชุดเครื่องกำเนิดไฟฟ้า

3. อุตสาหกรรมหนัก: อุปกรณ์โลหะ เครื่องจักรทำเหมือง อุปกรณ์ขนถ่ายท่าเรือ และเครื่องจักรยก

การติดตั้งและบำรุงรักษา: ข้อต่อประเภท GCC ได้รับการออกแบบโดยคำนึงถึงความสะดวกของผู้ใช้ โครงสร้างที่กะทัดรัดช่วยให้สามารถติดตั้งในพื้นที่แนวตั้งที่จำกัดได้ ในขณะเดียวกัน การออกแบบที่ต้องบำรุงรักษาต่ำจะช่วยลดเวลาหยุดทำงานลงได้อย่างมาก เครื่องหมายที่ชัดเจนบนพื้นผิวของผลิตภัณฑ์ช่วยในการวางตำแหน่งและการติดตั้ง/ทดสอบการใช้งานที่แม่นยำ

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: GCJ เชื่อมต่อกับข้อต่อดรัมเกียร์เพลากลาง (Q/YG 13015X-2018)
ถัดไป: GCT เชื่อมต่อกับข้อต่อดรัมเกียร์แขนกลาง (Q / YG 13013X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

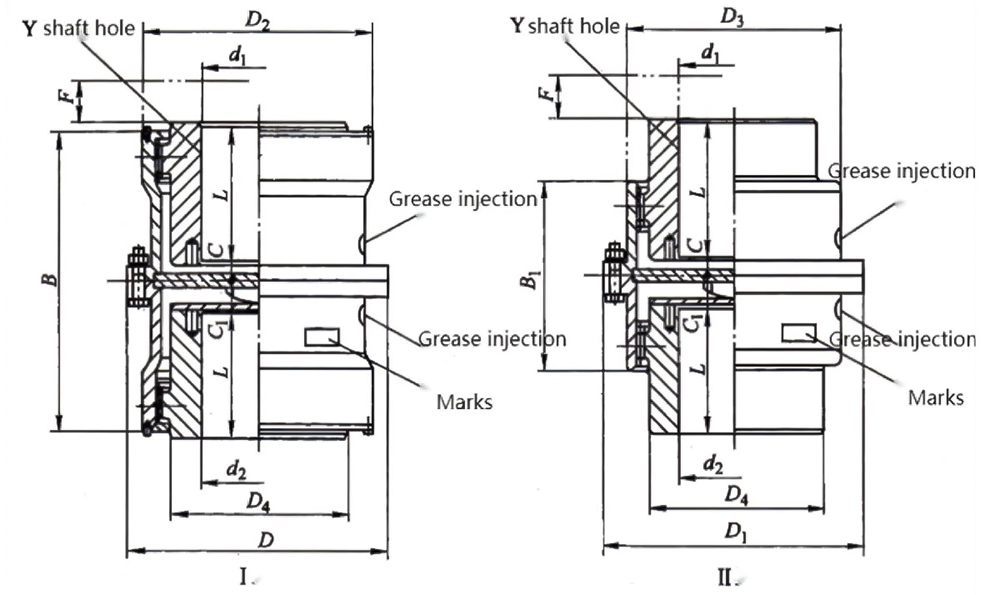

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อดรัมเกียร์แบบติดตั้งแนวตั้ง GCC

ประเภท	ที่กำหนด แรงบิด Tn/KN·ม	อนุญาต ความเร็ว [n]/r·นาที⁻¹	รูเพลา เส้นผ่านศูนย์กลาง ด₁, d₂	เพลา รู ความยาว L	D	ด₁	ด₂	ดี₃	ด₄	B	บี₁	F	C		ค₁	มิสซา /กก		โมเมนต์ความเฉื่อย /กก·m²		จาระบี
																				Ⅰ		Ⅱ
				เจ1									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	ขึ้น	ลง	ขึ้น， Down
GCC1	800	7500	12,14	32	122	115	98	88	60	116	100	30	30	—	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16,18,19	42									20	14	20
			20,22,24	52									10	6	14
			25,28	62									6	6
			30,32,35,38	82
			40,42	112
GCC2	1400	6700	22,24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25,28	62									10		16
			30,32,35,38	82									7
			40,42,45,48	112
			50,55,56
GCC3	2800	6300	22,24	52	170	165	140	125	90	160	108	30	33	7	30	17	12.8	0.047	0.033	0.17	0.07	0.11
			25,28	62									23		20
			30,32,35,38	82									7
			40,42,45,48,50,55,56	112
			60,63	142
GCC4	5000	5600	30,32,35,38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40,42,45,48,50,55,56	112									7
			60,63,65,70,71,75	142
			80	172
GCC5	8000	5300	30,32,35,38	82	225	215	180	168	128	200	126	30	23	8	26	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40,42,45,48,50,55,56	112									8
			60,63,65,70,71,75	142
			80,85,90	172
GCC6	11200	5000	32,35,38	82	245	230	200	185	145	224	134	30	35	10	24	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40,42,45,48,50,55,56	112									10
			60,63,65,70,71,75	142
			80,85,90,95	172
			100	212
GCC7	16000	4500	32,35,38	82	272	265	230	210	160	244	148	30	45	10	28	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40,42,45,48,50,55,56	112									15
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100,110	212
GCC8	22400	4250	55,56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100,110,120,125	212
GCC9	28000	4000	65,70,71,75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80,85,90,95	172
			100,110,120,125	212
			130,140	252
GCC10	45000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80,85,90,95	172
			100,110,120,125	212									10
			130,140,150	252
			160	302
GCC11	63000	3000	85,90,95	172	412	385	345	325	256	360	224	40	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100,110,120,125	212									14
			130,140,150	252
			160,170,180	302
GCC12	90000	2800	120,125	212	440	435	375	360	288	414	250	40	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130,140,150	252
			160,170,180	302
			190,200	352
GCC13	125000	2500	140,150	252	490	480	425	400	320	470	272	50	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160,170,180	302
			190,200,220	352
GCC14	180000	2300	160,170,180	302	545	540	462	440	362	530	316	50	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190,200,220	352
			240,250,260	410

หมายเหตุ:

มวลและโมเมนต์ความเฉื่อยเป็นค่าโดยประมาณที่คำนวณโดยรูเพลารูปตัว Y ซึ่งมีเส้นผ่านศูนย์กลางรูเพลาที่ใหญ่ที่สุด
