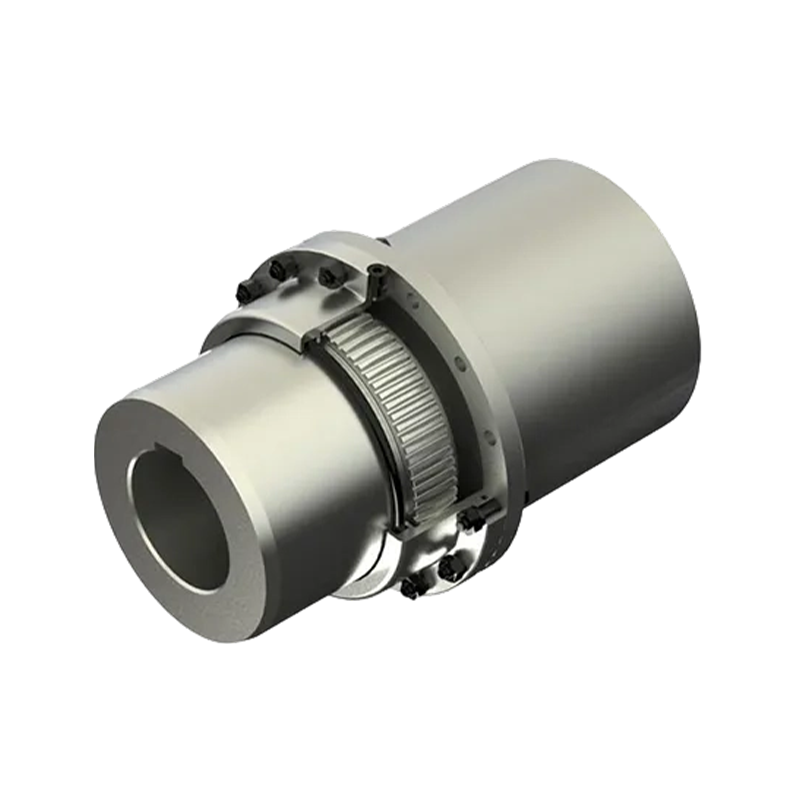

GBZ เชื่อมต่อกับข้อต่อดรัมเกียร์เพลากลาง (Q / YG 11002X-2018)

Name: GBZ เชื่อมต่อกับข้อต่อดรัมเกียร์เพลากลาง (Q / YG 11002X-2018)
Rating: 5 (99 reviews)

ภาพรวมผลิตภัณฑ์หลัก:

ข้อต่อดรัมเกียร์ซีรีส์ GB เป็นส่วนประกอบที่สำคัญภายในระบบส่งกำลังทางอุตสาหกรรม ทำหน้าที่เป็นตัวเชื่อมที่แม่นยำในการเชื่อมต่อเพลาหมุน ช่วยให้มั่นใจได้ถึงการส่งแรงบิดและการเคลื่อนที่แบบหมุนระหว่างระบบกลไกได้อย่างราบรื่น ผลิตตามมาตรฐาน Q/YG11001X-2018 อย่างเคร่งครัด ผลิตภัณฑ์นี้ประกอบด้วยเทคโนโลยีการตัดเฟืองที่มีความแม่นยำขั้นสูงและส่วนประกอบทางกลที่แข็งแกร่ง ให้การส่งกำลังที่มีประสิทธิภาพสูงและมีเสถียรภาพ แม้ภายใต้ภาระหนัก ท่ามกลางการสั่นสะเทือน และในสภาวะการทำงานที่แปรผัน

คุณสมบัติผลิตภัณฑ์ที่โดดเด่น:

1. การออกแบบทางวิศวกรรมที่มีความแม่นยำสูง: โดยแกนกลางของข้อต่อนี้ใช้กลไกดรัมเกียร์ที่ได้รับเครื่องจักรอย่างแม่นยำ ด้วยการออกแบบรูปทรงเฟืองที่ได้รับการปรับปรุงให้เหมาะสม ไม่เพียงเพิ่มความสามารถในการส่งแรงบิด แต่ยังช่วยลดการสึกหรอระหว่างการทำงานได้อย่างมาก

2. ความสามารถในการจัดตำแหน่งและการชดเชยที่โดดเด่น: การออกแบบโครงสร้างมีความยืดหยุ่นเป็นพิเศษ ช่วยให้สามารถชดเชยการเบี่ยงเบนแนวที่ไม่ตรงระหว่างเพลาได้อย่างมีประสิทธิภาพ คุณลักษณะนี้ไม่เพียงแต่ช่วยลดความเครียดของส่วนประกอบทางกลได้อย่างมาก แต่ยังช่วยเพิ่มความน่าเชื่อถือในการปฏิบัติงานของระบบส่งกำลังทั้งหมด ทำให้เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่รุนแรงหรือการใช้งานทางอุตสาหกรรมที่มีข้อกำหนดการจัดตำแหน่งที่เข้มงวดอย่างยิ่ง

3. การก่อสร้างทางอุตสาหกรรมที่แข็งแกร่งและทนทาน: ด้วยการใช้วัสดุคุณภาพสูงผสมผสานกับกระบวนการผลิตที่เข้มงวด ผลิตภัณฑ์จึงรับประกันอายุการใช้งานที่ยาวนานภายใต้สภาวะที่มีภาระหนัก ซึ่งช่วยลดความจำเป็นในการเปลี่ยนบ่อยครั้ง จึงช่วยลดต้นทุนการดำเนินงานในระยะยาวสำหรับธุรกิจ

4. การติดตั้งและบำรุงรักษาที่สะดวก: การออกแบบผลิตภัณฑ์ให้ความสำคัญกับประสิทธิภาพการปฏิบัติงานในไซต์งาน ช่วยให้ประกอบและถอดชิ้นส่วนได้อย่างรวดเร็ว คุณสมบัติการบำรุงรักษาที่ง่ายดายนี้ช่วยลดเวลาหยุดทำงานระหว่างการให้บริการอุปกรณ์ได้อย่างมาก ช่วยให้ธุรกิจเพิ่มผลผลิตได้สูงสุด

ข้อมูลจำเพาะทางเทคนิคหลัก:

ข้อต่อซีรีส์ GB ครอบคลุมรุ่นต่างๆ มากมาย ตั้งแต่ GB1 ถึง GB25 ซึ่งสามารถตอบสนองความต้องการที่หลากหลายของการใช้งาน ตั้งแต่อุปกรณ์ที่มีความแม่นยำขนาดเล็กไปจนถึงเครื่องจักรอุตสาหกรรมที่ใช้งานหนักเป็นพิเศษ:

1. แรงบิดที่กำหนด (Tn): ครอบคลุมช่วงกว้างมาก เริ่มต้นที่ 0.63 kN·m และสามารถส่งโหลดแรงบิดงานหนักได้ถึง 5600 kN·m

2. ความเร็วที่อนุญาต ([n]): รองรับสภาวะการทำงานที่หลากหลาย ตั้งแต่การใช้งานความเร็วสูงไปจนถึงความเร็วต่ำ โดยมีช่วงความเร็วในการหมุนตั้งแต่ 420 รอบ/นาที ถึง 6500 รอบ/นาที

3. ความเข้ากันได้ของเจาะ: เส้นผ่านศูนย์กลางของรูเจาะ (d1, d2) อยู่ในช่วงตั้งแต่ 16 มม. ถึง 1,040 มม. ในขณะที่ความยาวของรูเจาะ (L) อยู่ระหว่าง 45 มม. ถึง 900 มม.

4. ขนาดทางกายภาพ: น้ำหนักต่อหน่วยมีตั้งแต่น้ำหนักเบา 3.5 กก. ไปจนถึงงานหนัก 22,381 กก. โดยมีปริมาตรการเติมจาระบีแตกต่างกันไปตั้งแต่ 31 มล. ถึง 23,000 มล.

เขตข้อมูลแอปพลิเคชันทั่วไป

ด้วยประสิทธิภาพที่โดดเด่นและการออกแบบที่แข็งแกร่ง ผลิตภัณฑ์นี้จึงถูกนำไปใช้อย่างแพร่หลายในภาคอุตสาหกรรมหนักจำนวนมาก รวมถึง:

1. อุปกรณ์โลหะและการทำเหมืองแร่: ไดรฟ์โรงสีกลิ้ง เครื่องบด และรอกของฉัน

2. เครื่องจักรยกและขนส่ง: เครนขนาดใหญ่ อุปกรณ์ขนถ่ายท่าเรือ และระบบลำเลียงวัสดุ

3. เครื่องจักรกลหนักทั่วไป: เครื่องจักรผลิตกระดาษ อุปกรณ์วิศวกรรมไฮดรอลิก และปั๊มอุตสาหกรรมขนาดใหญ่และระบบคอมเพรสเซอร์

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: GBD มอเตอร์เพลาขยายดรัมเกียร์คัปปลิ้ง (Q / YG 11003X-2018)
ถัดไป: GB ข้อต่อเกียร์ดรัม (Q / YG11001X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

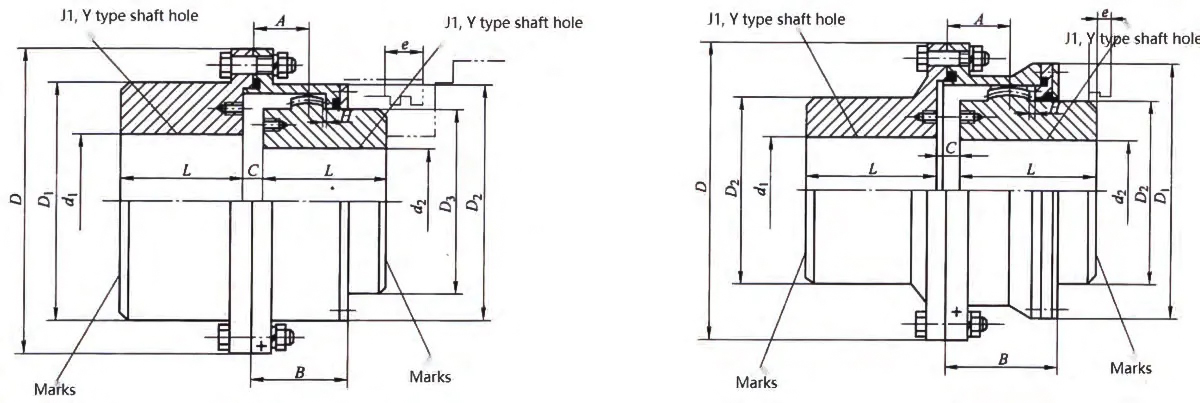

GBZl~GBZ13type ดรัมเกียร์คัปปลิ้ง	GBZ14~GBZ25 ประเภทดรัมเกียร์คัปปลิ้ง

ข้อต่อดรัมเกียร์แบบ GBZ พร้อมพารามิเตอร์พื้นฐานของเพลากลางและขนาดหลัก

ประเภท	ที่กำหนด แรงบิด Tn/KN·ม	อนุญาต ความเร็ว [n]/r.min⁻¹	รูเพลา เส้นผ่านศูนย์กลาง		รูเพลา ความยาว	D	ด₁	ด₂	ดี₃	C	H	A	B	e	ช่วงเวลาของ ความเฉื่อย /กก.·ตร.ม	จำนวน จาระบี /มล	มิสซา /กก
			ง₁	ด₂	L	D	ด₁	ด₂	ดี₃	C	H	A	B	e
			มม
GBZ1	0.63	6500	16-50	16-35	45	103	71	71	50	8	2	18	38	38	0.004	31	3.5
GBZ2	1.00	6000	20-60	20-45	50	115	83	83	60	8	2	21	44	42	0.007	42	5.3
GBZ3	1.6	5600	22-70	22-56	63	127	95	95	75	8	2	22	45	42	0.011	42	7.8
GBZ4	2.8	5100	38-80	38-65	71	149	116	116	90	8	2	24.5	49	42	0.023	53	12
GBZ5	4.5	4600	40-90	40-75	80	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
GBZ6	6.3	4300	45-105	45-90	90	187	153	153	125	10	2.5	28	55	42	0.08	91	25
GBZ7	8.0	4000	50-115	50-105	100	204	170	170	140	10	2.5	30	59	42	0.13	108	36
GBZ8	11.20	3700	55-125	55-115	112	230	186	186	155	12	3.0	33.5	71	47	0.215	161	46.1
GBZ9	18.00	3350	60-150	60-135	125	256	212	212	180	12	3.0	34.5	73	47	0.415	184	71.8
GBZ10	25.00	3000	65-150	65-150	140	287	239	239	200	14	3.5	39	82	47	0.67	276	91.1
GBZ11	36.1	2700	110-175	110-175	170	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
GBZ12	56	2450	130-200	130-200	190	362	286	313	270	16	4.0	44.5	95	49	2.39	404	212.8
GBZ13	80	2200	150-225	150-225	200	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
GBZ14	125	2000	170-250	170-250	235	462	420	335	－	22	5.5	86	148	63	7.67	1600	438
GBZ15	195	1800	190-285	190-285	260	512	465	380	－	22	5.5	91	158	63	12.425	2100	566
GBZ16	265	1600	220-320	220-320	285	580	522	430	－	28	7.0	104.5	177	67	21.2	2500	751
GBZ17	383	1400	250-365	250-365	315	644	582	490	－	28	7.0	99	182	67	38.825	2700	1110
GBZ18	550	1210	280-400	280-400	355	726	658	540	－	28	8.0	111	215	75	69.5	3900	1580
GBZ19	800	1050	300-470	300-470	400	818	748	630	－	32	9	116	220	75	122.5	5000	2115
GBZ20	1120	910	360-540	360-540	450	928	838	720	－	32	10.5	123.5	235	75	240	6200	3223
GBZ21	1550	800	400-600	400-600	500	1022	928	810	－	40	11.5	127.5	245	75	435	7000	4780
GBZ22	2000	700	450-680	450-680	560	1134	1036	915	－	40	13.0	131	255	75	701.25	8700	6069
GBZ23	2800	610	530-770	530-770	710	1282	1178	1030	－	50	14.5	149.5	290	80	1415.75	15000	9633
GBZ24	4000	500	560-850	560-850	800	1428	1322	1175	－	50	16.5	158.5	305	80	2682.75	18000	14465
GBZ25	5600	420	670-1040	670-1040	900	1644	1538	1390	－	50	19.0	162.5	310	80	5836.5	23000	22381
