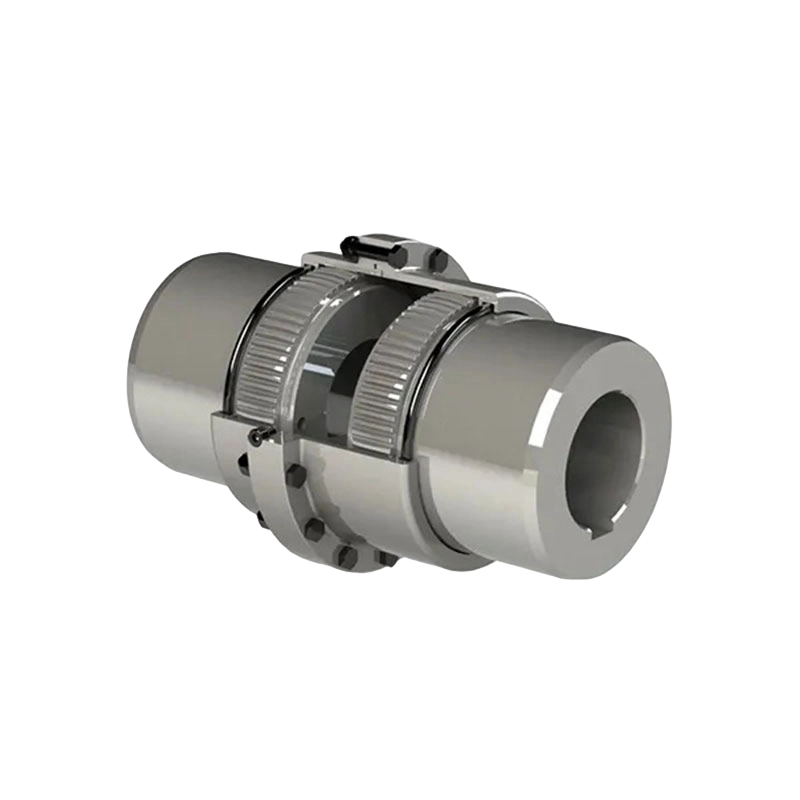

GBD มอเตอร์เพลาขยายดรัมเกียร์คัปปลิ้ง (Q / YG 11003X-2018)

ภาพรวมผลิตภัณฑ์:

ข้อต่อดรัม-เกียร์เพลามอเตอร์ซีรีส์ GBD แสดงถึงโซลูชันการส่งกำลังที่ยอดเยี่ยม โดดเด่นด้วยการออกแบบที่แข็งแกร่ง เชื่อถือได้ และใช้งานได้หลากหลาย จึงมีการใช้กันอย่างแพร่หลายในภาคอุตสาหกรรมที่หลากหลาย ทำหน้าที่เป็นจุดเชื่อมต่อที่สำคัญในการเชื่อมต่อเพลามอเตอร์เข้ากับอุปกรณ์ขับเคลื่อน คัปปลิ้งนี้มีบทบาทสำคัญในการรับประกันการส่งแรงบิดที่ราบรื่นและการเคลื่อนไหวแบบหมุนภายในระบบกลไกอย่างราบรื่น ผลิตตามมาตรฐานองค์กร Q/YG 11003X-2018 อย่างเคร่งครัด ผลิตภัณฑ์นี้ถือเป็นข้อพิสูจน์ถึงมาตรฐานสูงสุดด้านวิศวกรรมและความเป็นเลิศด้านการผลิต

คุณสมบัติทางเทคนิคที่สำคัญ:

1. ความสามารถในการชดเชยที่ยอดเยี่ยม: คุณลักษณะที่โดดเด่นที่สุดของข้อต่อ GBD คือความสามารถโดยธรรมชาติในการชดเชยแนวแกน แนวรัศมี และเชิงมุม ความสามารถนี้มีความสำคัญอย่างยิ่งในสภาพแวดล้อมการทำงานที่การรักษาแนวเพลาที่แม่นยำเป็นสิ่งที่ท้าทาย โดยช่วยลดการสึกหรอของอุปกรณ์ที่เกิดจากการวางแนวที่ไม่ตรงและลดความเสี่ยงของการหยุดทำงานที่มีค่าใช้จ่ายสูงได้อย่างมีประสิทธิภาพ

2. การสั่นสะเทือนทำให้หมาด ๆ และความต้านทานต่อแรงกระแทก: กลไกดรัมเกียร์ที่ออกแบบอย่างแม่นยำได้รับการออกแบบมาเพื่อลดการสั่นสะเทือนและดูดซับแรงกระแทกที่เกิดขึ้นระหว่างการส่งกำลังได้อย่างมีประสิทธิภาพ จึงรับประกันการทำงานที่ราบรื่นและมั่นคงของทั้งระบบ

3. โครงสร้างที่แข็งแกร่งและทนทาน: สร้างขึ้นจากวัสดุที่มีความแข็งแรงสูงและใช้กระบวนการผลิตขั้นสูง ผลิตภัณฑ์นี้สามารถทนต่อภาระหนัก สภาพการทำงานที่รุนแรง และความเครียดแบบไดนามิกที่มีอยู่ในสภาพแวดล้อมทางอุตสาหกรรม ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานเป็นพิเศษ

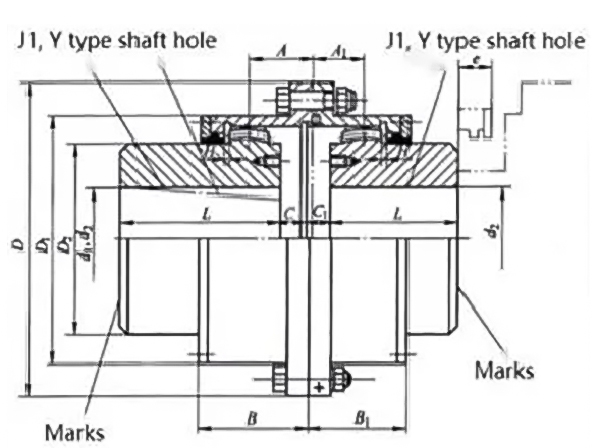

4. โครงสร้างที่กะทัดรัดและออกแบบอย่างแม่นยำ: ดังที่แสดงในแผนภาพโครงสร้าง ชุดคัปปลิ้งมีการออกแบบทางวิศวกรรมที่มีความแม่นยำ โดยที่ปลอกด้านนอกถูกยึดอย่างแน่นหนากับกลไกเกียร์ภายใน ช่วยให้การคัปปลิ้งกำลังมีประสิทธิภาพสูง

พารามิเตอร์ทางเทคนิคหลัก:

ซีรีส์ GBD ครอบคลุมข้อกำหนดการใช้งานที่หลากหลาย ขึ้นอยู่กับรุ่นและข้อมูลจำเพาะเฉพาะ ตั้งแต่งานเบาไปจนถึงงานหนัก:

1. แรงบิดที่กำหนด (Tn): ตั้งแต่ 1.6 kN·m (รุ่น GBD1) ถึง 56 kN·m (รุ่น GBD10) ซีรีส์นี้ตอบสนองความต้องการการส่งกำลังที่หลากหลายในระดับความเข้มต่างๆ

2. ความเร็วที่อนุญาต (n): ความสามารถในการเข้าถึงความเร็วสูงสุด 5600 รอบ/นาที (สำหรับรุ่นเล็ก) คัปปลิ้งรักษาประสิทธิภาพการหมุนที่เสถียรแม้ในการใช้งานหนักและกำลังสูง

3. เส้นผ่านศูนย์กลางและความยาวของกระบอกสูบ: ซีรีส์นี้รองรับขนาดรูที่หลากหลาย โดยมีเส้นผ่านศูนย์กลางตั้งแต่ 22 มม. ถึง 200 มม. นอกจากนี้ ยังมีรูปแบบการเจาะหลายแบบ รวมถึงประเภท Y, ประเภท J1 และประเภท Z1 เพื่อให้มั่นใจถึงความเข้ากันได้อย่างสมบูรณ์แบบกับส่วนต่อขยายเพลาของมอเตอร์ประเภทต่างๆ

4. การหล่อลื่นและการบำรุงรักษา: ผลิตภัณฑ์นี้มีอ่างเก็บน้ำภายในเฉพาะสำหรับกักเก็บน้ำมันหล่อลื่น ปริมาตรการเติมจาระบีจะอยู่ในช่วงตั้งแต่ 107 มล. ถึง 1320 มล. ขึ้นอยู่กับขนาดรุ่นเฉพาะ ช่วยให้มั่นใจได้ถึงการหล่อลื่นพื้นผิวฟันเฟืองอย่างทั่วถึง

ฟิลด์แอปพลิเคชัน:

เนื่องจากความสามารถในการรับน้ำหนักและความเสถียรที่ยอดเยี่ยม ข้อต่อประเภท GBD จึงถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่อไปนี้:

1. อุปกรณ์โลหะและเหมืองแร่

2. เครื่องจักรยกและลำเลียง (เช่น อุปกรณ์ท่าเรือ)

3. อุปกรณ์วิศวกรรมไฮดรอลิกและเครื่องจักรผลิตกระดาษ

4. ระบบขับเคลื่อนอุตสาหกรรมงานหนักอื่นๆ

การติดตั้งและบำรุงรักษา:

การออกแบบข้อต่อแบบ GBD ให้ความสำคัญกับความสะดวกของผู้ใช้ ขั้นตอนการติดตั้งและการถอดได้รับการปรับปรุงให้เหมาะสมเพื่ออำนวยความสะดวกในการบำรุงรักษาและการบริการตามปกติโดยบุคลากรด้านเทคนิค ความง่ายในการบำรุงรักษานี้ไม่เพียงแต่ช่วยลดเวลาหยุดทำงานสำหรับการซ่อมแซม แต่ยังช่วยเพิ่มความคุ้มค่าโดยรวมและความน่าเชื่อถือในการดำเนินงานของระบบกลไกทั้งหมด
