GBL ดรัมเกียร์คัปปลิ้งพร้อมล้อเบรค (Q/YG 11004X-2018)

Name: GBL ดรัมเกียร์คัปปลิ้งพร้อมล้อเบรค (Q/YG 11004X-2018)
Rating: 5 (99 reviews)

ภาพรวมผลิตภัณฑ์:

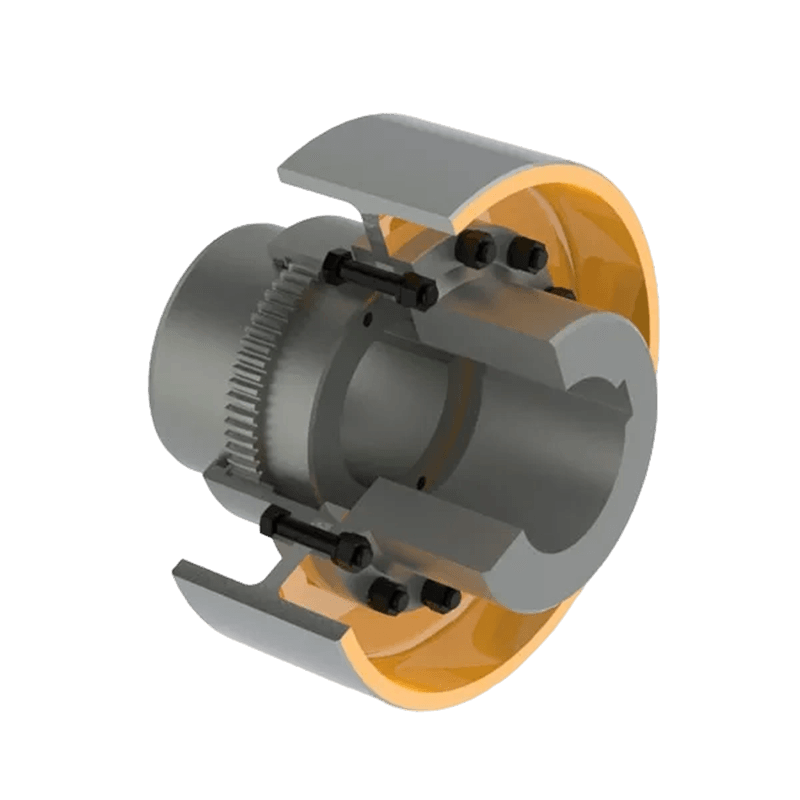

ข้อต่อเกียร์แบบดรัมพร้อมล้อเบรกซีรีส์ GBL เป็นส่วนประกอบระบบส่งกำลังเชิงกลแบบพิเศษที่ออกแบบมาเพื่ออำนวยความสะดวกในการส่งแรงบิดอย่างมีประสิทธิภาพระหว่างเพลาหมุน ในขณะเดียวกันก็รวมล้อเบรกเข้าด้วยกันเพื่อเพิ่มการควบคุมความปลอดภัยและความสามารถในการเบรก ผลิตภัณฑ์นี้ผสมผสานความน่าเชื่อถือโดยธรรมชาติของข้อต่อเกียร์แบบดรัมแบบดั้งเดิมเข้ากับฟังก์ชันการเบรก ทำให้เป็นตัวเลือกในอุดมคติสำหรับการควบคุมที่แม่นยำและความปลอดภัยในการปฏิบัติงานในเครื่องจักรอุตสาหกรรมสมัยใหม่

การออกแบบโครงสร้างและคุณสมบัติด้านประสิทธิภาพ:

1. โครงสร้างเกียร์แบบดรัมขั้นสูง: ข้อต่อมีการออกแบบแบบดรัมภายในที่แข็งแกร่งและทนทาน โดยส่งกำลังผ่านตาข่ายที่แม่นยำของฟันเฟืองภายในที่กลึงอย่างประณีต

2. การชดเชยความเยื้องศูนย์หลายมิติ: การออกแบบที่เป็นเอกลักษณ์นี้ชดเชยการเยื้องศูนย์เชิงมุม รัศมี (ขนาน) และแนวแกนระหว่างเพลาที่เชื่อมต่อได้อย่างมีประสิทธิภาพ ด้วยการดูดซับความเบี่ยงเบนที่เกิดจากการวางแนวที่ไม่ตรงดังกล่าว จะช่วยลดความเครียดบนอุปกรณ์ที่เชื่อมต่อได้อย่างมาก จึงช่วยยืดอายุการใช้งานของระบบส่งกำลังทั้งหมด

3. ฟังก์ชั่นการเบรกแบบรวม: ด้วยการรวมล้อเบรกเข้ากับโครงสร้างข้อต่อโดยตรง อุปกรณ์นี้จึงสามารถควบคุมการชะลอความเร็วหรือการหยุดฉุกเฉินของเพลาหมุนได้ คุณลักษณะนี้มีความสำคัญอย่างยิ่งสำหรับการใช้งานที่ต้องการการควบคุมความเร็วที่แม่นยำหรือความสามารถในการเบรกเพื่อความปลอดภัยฉุกเฉิน

4. วัสดุที่มีความแข็งแรงสูงและความทนทาน: ผลิตจากเหล็กคุณภาพสูงหรือโลหะผสมเหล็ก ผลิตภัณฑ์มีความต้านทานการสึกหรอ ความต้านทานความล้า และความต้านทานการกัดกร่อนที่ยอดเยี่ยม ทำให้สามารถทนต่อการทำงานหนักและทนทานต่อสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

5. การออกแบบแบบแยกส่วนและความง่ายในการบำรุงรักษา: ข้อต่อมีโครงสร้างแบบโมดูลาร์ที่ทำให้กระบวนการติดตั้งง่ายขึ้น การออกแบบให้ความสำคัญกับการบำรุงรักษาที่ง่าย ช่วยให้การตรวจสอบอย่างรวดเร็ว การเปลี่ยนซีล หรือการซ่อมแซมส่วนประกอบเพื่อลดเวลาหยุดทำงานของอุปกรณ์

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ:

1. ช่วงขนาด: ซีรีส์ผลิตภัณฑ์มีหลากหลายรุ่นตั้งแต่ GBL1 ถึง GBL14

2. ความจุแรงบิด: ช่วงแรงบิดที่กำหนด (Tn) นั้นครอบคลุม ครอบคลุมสมรรถนะตั้งแต่ 0.63 kN·m ถึง 125 kN·m

3. ความเร็วในการทำงาน: แสดงให้เห็นถึงความเสถียรที่ยอดเยี่ยมที่ความเร็วสูง คัปปลิ้งรองรับความเร็วการหมุนสูงสุดที่อนุญาตสูงสุดถึง 4000 รอบ/นาที (ขึ้นอยู่กับรุ่นเฉพาะ)

4. การปรับตัวของเจาะ: รองรับการกำหนดค่าเส้นผ่านศูนย์กลางรูเจาะต่างๆ (d1, d2, dz) โดยมีเส้นผ่านศูนย์กลางรูสูงสุดถึง 250 มม. นอกจากนี้ยังมีรูเจาะทรงเรียวให้เลือกตามคำขอ โดยรองรับเส้นผ่านศูนย์กลางสูงสุดถึง 220 มม.

ลักษณะทางกายภาพ:

น้ำหนักของตัวเองของผลิตภัณฑ์อยู่ในช่วงตั้งแต่ 7 กก. ถึง 850 กก. ขึ้นอยู่กับข้อกำหนดเฉพาะของรุ่น ซึ่งสามารถตอบสนองความต้องการการส่งกำลังที่หลากหลายของอุปกรณ์อุตสาหกรรม ตั้งแต่งานเบาไปจนถึงงานหนัก

ฟิลด์แอปพลิเคชันหลัก:

โดดเด่นด้วยการส่งแรงบิดที่แข็งแกร่งและความสามารถในการเบรกที่แม่นยำ ชุดข้อต่อนี้ใช้กันอย่างแพร่หลายในเครื่องจักรกลหนักและอุปกรณ์ของอุตสาหกรรมต่อไปนี้:

1. เครื่องจักรโลหะและเหมืองแร่

2. อุปกรณ์ยกและลำเลียง

3. ท่าเรือและเครื่องจักรไฮดรอลิก

4. อุปกรณ์อุตสาหกรรมกระดาษ

ด้วยโครงสร้างที่แข็งแกร่ง ความสามารถในการชดเชยการวางแนวที่ไม่ถูกต้องเป็นพิเศษ และเทคโนโลยีการเบรกแบบบูรณาการขั้นสูง ข้อต่อดรัม-เกียร์พร้อมดรัมเบรกประเภท GBL นำเสนอโซลูชันที่ครอบคลุมสำหรับระบบส่งกำลังทางอุตสาหกรรมสมัยใหม่ โดยผสมผสานประสิทธิภาพ ความปลอดภัย และความทนทานสูงไว้ในแพ็คเกจเดียว

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: GBLZ ดรัมเกียร์คัปปลิ้งพร้อมล้อเบรค (Q/YG 11005X-2018)
ถัดไป: GBD มอเตอร์เพลาขยายดรัมเกียร์คัปปลิ้ง (Q / YG 11003X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

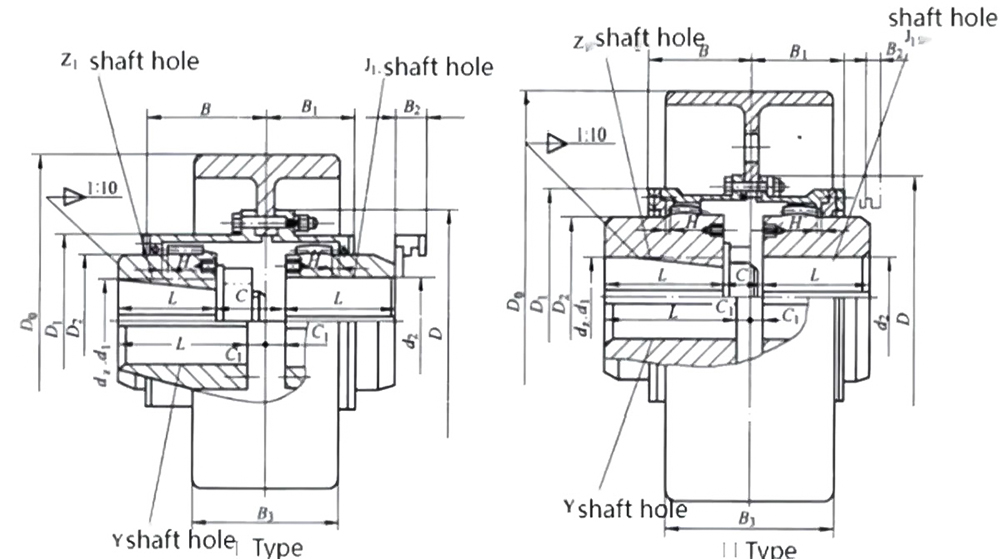

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อดรัมเกียร์ชนิด GBL พร้อมล้อเบรก

ประเภท	แรงบิดที่กำหนด Tn/KN·ม	ความเร็วที่อนุญาต [n]/r.min⁻¹	รูเพลา เส้นผ่านศูนย์กลาง	เพลา รู ความยาว L		ด₀	D	ด₁	ด₂	C	ค₁	H	B	บี₁	บี₂	บี₃	ช่วงเวลาของ ความเฉื่อย /กก.·ตร.ม	จำนวน จาระบี /มล	มิสซา /กก
			d ₁ ง ₂ ง _z	Y	เจ₁,Z₁
			มม
GBL1	0.63	4000	20,22,24	52	38	160	103	71	50	22	8	2	56	42	38	68	0.07	51	7
			25,28	62	44					26							0.071		7.3
			30,32,35	82	60					30							0.07		8
GBL2	1.00	4000	25,28	62	44	160	115	83	60	26	8	2	68	48	42	68	0.079	70	9
			30,32,35,38	82	60					30							0.08		9.7
			40,42,45	112	84					36							0.083		11
GBL3	1.6	3800	28	62	44	200	127	95	75	26	8	2	70	49	42	85	0.181	107	14.6
			30,32,35,38	82	60					30							0.184		15.2
			40,42,45,48,50,55,56	112	84					36							0.187		17
GBL4	2.8	3800	38	82	60	200	149	116	90	30	8	2	74	53	42	85	0.225	137	18.6
			40,42,45,48,50,55,56	112	84					36							0.237		21.4
			60,63,65	142	107					43							0.246		23.8
GBL5	4.5	3000	40,42,45,48,50,55,56	112	84	250	167	134	105	38	10	2.5	84	59	42	105	0.568	201	31.8
			60,63,65,70,71,75	142	107					45							0.609		34.4
GBL6	6.3	3000	45,48,50,55,56	112	84	250	187	153	125	38	10	2.5	85	60	42	105	0.714	238	37.2
			60,63,65,70,71,75	142	107					45							0.754		38.5
			80,85,90	172	132					50							0.795		47.6
GBL7	8.0	2400	50,55,56	112	84	315 (300)	204	170	140	38	10	2.5	93	64	42	132	1.17	298	48.8
			60,63,65,70,71,75	142	107					45							1.234		55.2
			80,85,90,95	172	132					50							1.299		61.8
			100	212	167					55							1.388		71.1
GBL8	11.2	1900	55,56	112	84	400	230	186	155	40	12	3	112	77	47	168	3.747	465	80.7
			60,63,65,70,71,75	142	107					47							3.841		90
			80,85,90,95	172	132					52							3.939		96.5
			100,110	212	167					57							4.072		108
GBL9	18	1500	60,63,65,70,71,75	142	107	500	256	212	180	48	13	3	119	80	47	210	9.427	561	128
			80,85,90,95	172	132					53							9.605		138
			100,110,120,125	212	167					58							9.847		151
			130	252	202					63							10.109		167
GBL10	25	1200	65,70,71,75	142	107	630 (600)	287	239	200	50	15	3.5	120	90	47	265	28.238	734	176
			80,85,90,95	172	132					55							28.509		190
			100,110,120,125	212	167					60							28.779		209
			130,140,150	252	202					65							29.248		237
GBL11	36.1	1050	70,71,75	142	107	710 (700)	325	276	235	51	16	3.5	134	94	47	298	44.309	956	257
			80,85,90,95	172	132					56							44.825		275
			100,110,120,125	212	167					61							45.53		300
			130,140,150	252	202					66							46.235		326
			160,170	302	242					76							47.08		357
GBL12	56	1050	75	142	107	710 (700)	362	313	270	52	17	4	164	104	49	298	47.88	1320	306
			80,85,90,95	172	132					57							48.29		317
			100,110,120,125	212	167					62							49.52		351
			130,140,150	252	202					67							50.25		384
			160,170,180	302	242					77							52.22		425
			190,200	352	282					87							53.69		464
GBL13	80	950	150	252	202	800	412	350	300	68	18	4.5	165	113	49	335	82.7	1600	490
			160,170,180	302	242					78							84.7		544
			190,200,220	352	282					88							86.67		596
GBL14	125	950	170,180	302	242	800	462	420	335	80	20	5.5	209	157	63	335	99.1	3500	670
			190,200,220	352	282					90							102.2		736
			240,250	410	330					100							105.9		850

หมายเหตุ 1: เส้นผ่านศูนย์กลางสูงสุดของรูเพลากรวยคือ 220 มม.

หมายเหตุ 2: บี ₂ คือขนาดที่ต้องใช้ในการเปลี่ยนซีล
