GBLZ ดรัมเกียร์คัปปลิ้งพร้อมล้อเบรค (Q/YG 11005X-2018)

Name: GBLZ ดรัมเกียร์คัปปลิ้งพร้อมล้อเบรค (Q/YG 11005X-2018)
Rating: 5 (99 reviews)

ภาพรวมผลิตภัณฑ์:
ข้อต่อดรัมเกียร์พร้อมล้อเบรกซีรีส์ GBLZ เป็นตัวแทนของนวัตกรรมทางวิศวกรรมเครื่องกลระดับแนวหน้า โดยผสมผสานการออกแบบข้อต่อดรัมเกียร์แบบดั้งเดิมเข้ากับเทคโนโลยีเบรกขั้นสูง ออกแบบมาเพื่อให้ทั้งการส่งแรงบิดที่มีประสิทธิภาพและความสามารถในการเบรกที่แม่นยำในการใช้งานทางอุตสาหกรรม ผลิตภัณฑ์นี้เป็นตัวเลือกที่เหมาะสำหรับสภาพแวดล้อมที่ต้องการความปลอดภัย ประสิทธิภาพ และความน่าเชื่อถือสูงเป็นพิเศษ

คุณสมบัติหลักและข้อดี:

1. การส่งแรงบิดที่ยอดเยี่ยมและการชดเชยการเยื้องศูนย์: ข้อต่อมีการออกแบบดรัมเฟืองที่แข็งแกร่งพร้อมฟันเฟืองภายในที่ช่วยให้ส่งแรงบิดระหว่างเพลาได้อย่างราบรื่น โครงสร้างนี้ไม่เพียงแต่รองรับโหลดแรงบิดสูงเท่านั้น แต่ยังชดเชยการวางแนวเชิงมุม รัศมี และแนวแกน ซึ่งช่วยลดความเครียดทางกลและยืดอายุการใช้งานของอุปกรณ์

2. ฟังก์ชั่นเบรกที่แม่นยำแบบบูรณาการ: คุณลักษณะเฉพาะของผลิตภัณฑ์นี้คือการรวมล้อเบรกเข้ากับกลไกการควบแน่นโดยตรง การออกแบบที่เป็นนวัตกรรมใหม่นี้ทำให้สามารถควบคุมการชะลอตัวหรือการหยุดได้ ไม่ว่าจะเป็นการชะลอตัวอย่างค่อยเป็นค่อยไประหว่างการทำงานตามปกติหรือการหยุดทันทีในสถานการณ์ฉุกเฉิน ทำให้สามารถควบคุมความเร็วได้อย่างแม่นยำและเพิ่มความปลอดภัยอย่างมาก

3. วัสดุคุณภาพสูงและความทนทาน: ผลิตโดยใช้เหล็กเกรดสูงหรือโลหะผสมเหล็ก ผลิตภัณฑ์แสดงให้เห็นถึงความทนทาน ความต้านทานการกัดกร่อน และความน่าเชื่อถือเป็นพิเศษ แม้ในสภาวะที่มีภาระหนัก

4. การติดตั้งและบำรุงรักษาที่สะดวก: ด้วยการออกแบบแบบโมดูลาร์และใช้งานง่าย ข้อต่อจึงผสานรวมเข้ากับระบบที่มีอยู่ได้อย่างราบรื่น กระบวนการบำรุงรักษาไม่ซับซ้อน โดยต้องใช้เวลาหยุดทำงานน้อยที่สุดสำหรับการตรวจสอบ การซ่อมแซม หรือการเปลี่ยนทดแทน จึงช่วยเพิ่มประสิทธิภาพการผลิตโดยรวม

พารามิเตอร์ทางเทคนิคที่สำคัญ:
ตามเอกสารทางเทคนิคและเอกสารข้อมูล ซีรีส์นี้ประกอบด้วยรุ่นต่างๆ ตั้งแต่ GBLZ1 ถึง GBLZ14 พารามิเตอร์ที่สำคัญ ได้แก่ :

แรงบิดที่กำหนด (Tn): ตั้งแต่ 0.63 kN·m (GBLZ1) ถึง 125 kN·m (GBLZ14)
ความเร็วที่อนุญาต ([n]): สูงสุด 4000 รอบ/นาที (GBLZ1) สำหรับรุ่นที่ใหญ่กว่า เช่น GBLZ14 ที่ความเร็ว 950 รอบ/นาที
เส้นผ่านศูนย์กลางรูเจาะ (d1, d2, dZ): รองรับขนาดที่หลากหลาย โดยมีเส้นผ่านศูนย์กลางรูเจาะทรงเรียวสูงสุดถึง 220 มม.
เส้นผ่านศูนย์กลางล้อเบรก (D₀): ขนาดมาตรฐานได้แก่ 160 มม., 200 มม., 250 มม., 315 มม., 400 มม., 500 มม., 630 มม., 710 มม. และ 800 มม.
มวลล้อเบรกและโมเมนต์ความเฉื่อย: ตัวอย่างเช่น ล้อเบรก 160 มม. มีมวล 2.83 กก. ในขณะที่ล้อเบรก 800 มม. มีมวล 203 กก.

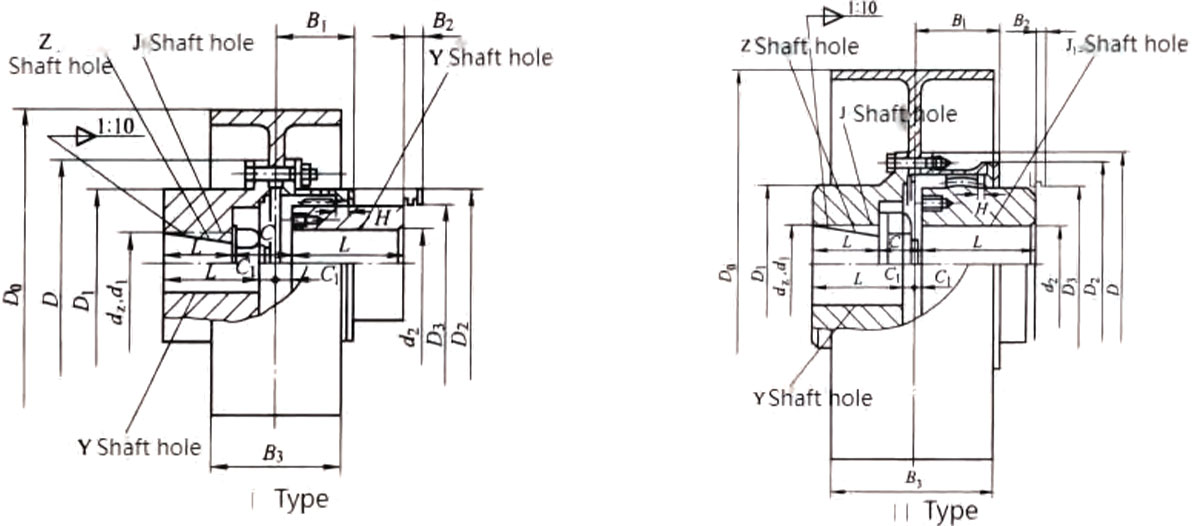

ประเภทโครงสร้าง:
ผลิตภัณฑ์นี้มีจำหน่ายในโครงสร้างหลักสองประเภท (ประเภท I และประเภท II) เพื่อรองรับความต้องการในการติดตั้งที่หลากหลาย ในการออกแบบ มิติ B₂ ถูกกำหนดไว้โดยเฉพาะให้เป็นพื้นที่ว่างที่จำเป็นสำหรับการเปลี่ยนซีล

อุตสาหกรรมการสมัคร:
ข้อต่อประเภท GBLZ ผลิตโดย MCC Heavy Industry Technology (Zhenjiang) Co., Ltd. มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่อไปนี้:
- อุปกรณ์โลหะและเครื่องจักรทำเหมือง
- อุปกรณ์ยกและท่าเรือ
- อุปกรณ์บำบัดน้ำและเครื่องจักรทำกระดาษ

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: ข้อต่อเกียร์ดรัม GA (Q / YG12006X-2018)
ถัดไป: GBL ดรัมเกียร์คัปปลิ้งพร้อมล้อเบรค (Q/YG 11004X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อดรัมเกียร์ชนิด GBLZ พร้อมล้อเบรก

ประเภท	แรงบิดที่กำหนด Tn/KN.m	ความเร็วที่อนุญาต [n]/r.min⁻¹	เส้นผ่านศูนย์กลางรูเพลา	ความยาวรูเพลา L		ด₀	D	ด₁	ด₂	ดี₃	C	ค₁	H	บี₁	บี₂	บี₃	โมเมนต์ความเฉื่อย /กก.·ตร.ม	ปริมาณจาระบี/มล	มวล/กก
			d ₁ ง ₂ ง _Z	Y	เจ₁,Z₁
			มม
GBLZ1	0.63	4000	20,22,24	52	38	160	103	71	71	50	22	8	2	42	38	68	0.071	31	7.3
			25,28	62	44						26						0.072		7.4
			30,32,35	82	60						30						0.076		8.4
GBLZ2	1	4000	25,28	62	44	160	115	83	83	60	26	8	2	48	42	68	0.081	42	9.2
			30,32,35,38	82	60						30						0.084		10.3
			40,42,45	112	84						36						0.088		10.5
GBLZ3	1.6	3800	28	62	44	200	127	95	95	75	26	8	2	49	42	85	0.181	65	15.1
			30,32,35,38	82	60						30						0.184		16.3
			40,42,45,48,50,55,56	112	84						36						0.193		18.8
GBLZ4	2.8	3800	38	82	60	200	149	116	116	90	30	8	2	53	42		0.225	82	19.8
			40,42,45,48,50,55,56	112	84						36						0.242		23.3
			60,63,65	142	107						43						0.296		26.8
GBLZ5	4.5	3000	40,42,45,48,50,55,56	112	84	250	167	134	134	105	38	10	2.5	59	42	105	0.596	120	33.3
			60,63,65,70,71,75	142	107						45						0.627		39
GBLZ6	6.3	3000	45,48,50,55,56	112	84	250	187	153	153	125	38	10	2.5	60	42	105	0.72	143	40
			60,63,65,70,71,75	142	107						45						0.776		46.4
			80,85,90	172	132						50						0.837		53.2
GBLZ7	8	2400	50,55,56	112	84	315(300)	204	170	170	140	38	10	2.5	64	42	132	1.178	179	51.8
			60,63,65,70,71,75	142	107						45						1.254		59.8
			80,85,90,95	172	132						50						1.348		68.2
			100	212	167						55						1.479		79.6
GBLZ8	11.2	1900	55,56	112	84	400	230	186	186	155	40	12	3	77	47	168	3.734	274	84
			60,63,65,70,71,75	142	107						47						3.86		93.1
			80,85,90,95	172	132						52						3.996		104
			100,110	212	167						57						4.187		117
GBLZ9	18	1500	60,63,65,70,71,75	142	107	500	256	212	212	180	48	13	3	80	47	210	9.427	337	128
			80,85,90,95	172	132						53						9.605		138
			100,110,120,125	212	167						58						9.847		151
			130	252	202						63						10.109		167
GBLZ10	25	1200	65,70,71,75	142	107	630(600)	287	239	239	200	50	15	3.5	90	47	265	29.32	440	184
			80,85,90,95	172	132						55						29.69		200
			100,110,120,125	212	167						60						30.21		222
			130,140,150	252	202						65						30.74		246
GBLZ11	36.1	1050	70,71,75	142	107	710(700)	325	250	276	235	51	16	3.5	94	47	298	44	574	240
			80,85,90,95	172	132						56						45		262
			100,110,120,125	212	167						61						45.5		299
			130,140,150	252	202						66						46		326
			160,170	302	242						76						47		361
GBLZ12	56	1050	75	142	107	710(700)	362	286	313	270	52	17	4	104	49	298	48	792	290
			80,85,90,95	172	132						57						49		317
			100,110,120,125	212	167						62						50		355
			130,140,150	252	202						67						51		382
			160,170,180	302	242						77						52		443
			190,200	352	282						87						53		470
GBLZ13	80	950	150	252	202	800	412	322	350	300	68	18	4.5	113	49	335	82	960	488
			160,170,180	302	242						78						85		542
			190,200,220	352	282						88						92		598
GBLZ14	125	950	170,180	302	242	800	462	335	420	335	80	20	5.5	157	63	335	95	2100	638
			190,200,220	352	282						90						98		698
			240,250	410	330						100						102		780

หมายเหตุ 1: เส้นผ่านศูนย์กลางสูงสุดของรูเพลากรวยคือ 220 มม.
หมายเหตุ 2:B2 คือขนาดที่ต้องใช้ในการเปลี่ยนซีล

ขนาดหลักของล้อเบรก มวล โมเมนต์ความเฉื่อย (หน่วย: มม.)

เส้นผ่านศูนย์กลางล้อเบรค DO	T	K	มวล/กก	โมเมนต์ความเฉื่อย I/kg·m²
160	70	6	2.83	0.014
200	85	8	5.20	0.043
250	105	10	10.1	0.128
315	135	12	17.2	0.354
400	170	14	33.4	1.11
500	210	18	56.3	3.07
630	265	22	101.3	8.55
710	300	22	145.8	15.52
800	340	26	203.0	26.76
