ข้อต่อเกียร์ดรัม GA (Q / YG12006X-2018)

Name: ข้อต่อเกียร์ดรัม GA (Q / YG12006X-2018)
Rating: 5 (99 reviews)

โครงสร้างผลิตภัณฑ์และหลักการทำงาน:

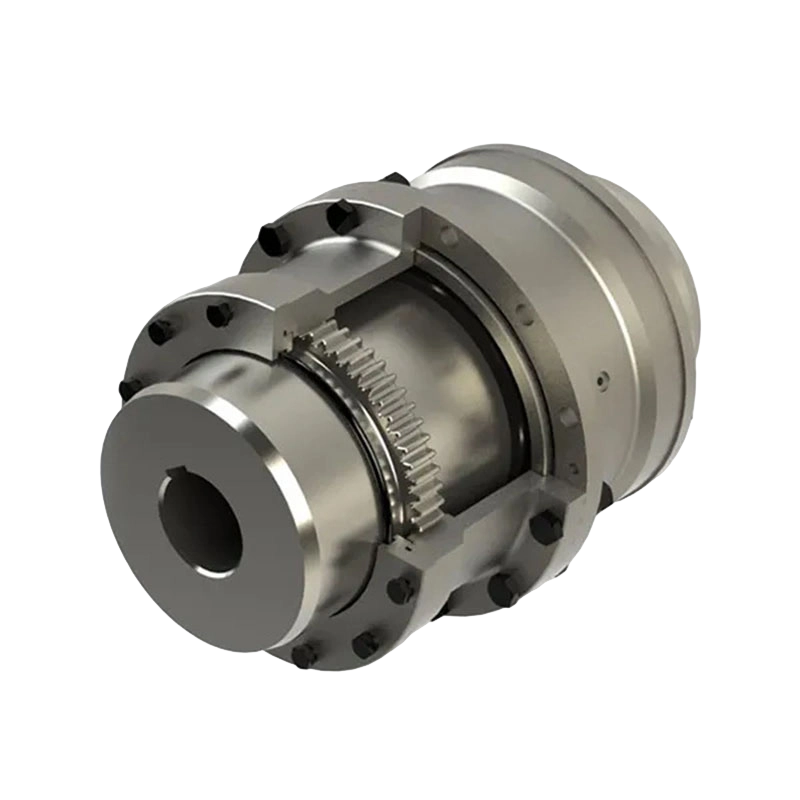

ข้อต่อนี้ส่วนใหญ่ประกอบด้วยดุมเฟืองสองตัวที่มีฟันภายนอกและส่วนประกอบปลอกยืดหยุ่นรูปดรัมพร้อมฟันภายใน โดยทั่วไปดุมล้อจะติดตั้งอยู่บนเพลาของอุปกรณ์ขับเคลื่อนและอุปกรณ์ขับเคลื่อน ในขณะที่ส่วนประกอบดรัมจะพอดีระหว่างเพลาเหล่านั้น แรงบิดถูกส่งอย่างมีประสิทธิภาพผ่านการตาข่ายที่แม่นยำของฟันเฟืองภายในและภายนอก การออกแบบฟันรูปดรัมที่เป็นเอกลักษณ์เป็นกุญแจสำคัญในการบรรลุการเชื่อมต่อที่ยืดหยุ่น ทำให้เกิดแนวที่ไม่ตรงระหว่างเพลาที่เชื่อมต่อในระดับหนึ่ง

ข้อดีด้านประสิทธิภาพหลัก:

1. ความจุแรงบิดสูง:
ข้อต่อสวม GA ซีรีส์ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ สามารถรองรับโหลดแรงบิดที่สูงมาก ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมหนัก

2. การชดเชยความเยื้องศูนย์ที่ครอบคลุม:
ส่วนประกอบดรัมที่ยืดหยุ่นของคัปปลิ้งรองรับการวางแนวที่ไม่ตรงเชิงมุม แนวรัศมี และแนวแกนระหว่างเพลา ความยืดหยุ่นนี้ช่วยลดความเครียดทางกลบนอุปกรณ์ได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของตลับลูกปืนและส่วนประกอบที่สำคัญอื่นๆ ได้อย่างมาก

3. โครงสร้างที่แข็งแกร่งและทนทาน:
ผลิตโดยใช้วัสดุคุณภาพสูง เช่น เหล็กหรือเหล็กดัด ผลิตภัณฑ์มีความทนทานเป็นพิเศษต่อแรงกระแทกหนัก และรักษาการทำงานที่มั่นคงในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง โดยมีอุณหภูมิสูงหรือสภาวะการกัดกร่อน

4. การทำงานที่มีประสิทธิภาพและปราศจากฟันเฟือง:
การเรียงกันของฟันเฟืองที่แม่นยำช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่ปราศจากฟันเฟือง รับประกันการส่งกำลังที่ราบรื่นและมีประสิทธิภาพโดยไม่จำเป็นต้องปรับส่วนประกอบเพิ่มเติม

5. ความง่ายในการติดตั้งและบำรุงรักษา:
ด้วยการออกแบบที่เรียบง่ายและชิ้นส่วนที่เคลื่อนไหวน้อยที่สุด ข้อต่อจึงติดตั้งและบำรุงรักษาได้ง่ายอย่างน่าทึ่ง ช่วยลดเวลาหยุดทำงานของอุปกรณ์และลดต้นทุนการดำเนินงาน

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ:
ข้อต่อซีรีส์ GA มีจำหน่ายหลายรุ่น ตั้งแต่ GA1 ถึง GA30 เพื่อรองรับเส้นผ่านศูนย์กลางเพลาและความต้องการแรงบิดที่หลากหลาย:

1. ช่วงแรงบิด:
ความสามารถในการบิดที่กำหนดครอบคลุมช่วงสเปกตรัมกว้าง ตั้งแต่ 800 N·m (GA1) จนถึง 3,500,000 N·m (GA30)

2. ความจุแรงบิดที่เพิ่มขึ้น:
เมื่อพื้นผิวฟันเฟืองผ่านการบำบัดด้วยไนไตรด์หรือการชุบแข็งพื้นผิว อัตราแรงบิดปกติสามารถเพิ่มขึ้นได้ 1.3 เท่าเมื่อเทียบกับข้อกำหนดมาตรฐาน จึงช่วยเพิ่มความสามารถในการรับน้ำหนักได้มากขึ้น

3. ประสิทธิภาพความเร็ว:
รุ่นขนาดเล็กกว่า (เช่น GA1) มีความเร็วในการหมุนที่ยอมรับได้สูงสุดถึง 7,100 รอบ/นาที ซึ่งแสดงให้เห็นถึงความเสถียรอย่างเหนือชั้นที่ความเร็วสูง

4. ความเข้ากันได้ของมิติ:
เส้นผ่านศูนย์กลางรูเจาะสูงสุด (dz) อยู่ที่ 220 มม. ช่วยให้เข้ากันได้กับขนาดเพลาของเครื่องจักรอุตสาหกรรมหลายประเภท

ฟิลด์แอปพลิเคชันแบบกว้าง:
ด้วยความน่าเชื่อถือและความสามารถในการชดเชยที่ยอดเยี่ยม ข้อต่อนี้จึงถูกนำไปใช้อย่างกว้างขวางในอุตสาหกรรมต่อไปนี้:

การทำเหมืองแร่และเหมืองหิน:
ใช้ในเครื่องจักรที่ใช้งานหนัก เช่น ระบบสายพานลำเลียงและเครื่องบด ซึ่งเกี่ยวข้องกับโหลดแรงบิดสูงและการวางแนวเพลาไม่ตรง

อุตสาหกรรมเหล็ก:
เหมาะสำหรับอุปกรณ์ที่ต้องการการส่งแรงบิดที่เสถียร เช่น โรงรีดเหล็กและเตาเผาแบบหมุน

เยื่อและกระดาษ:
ให้การส่งผ่านพลังงานที่เชื่อถือได้ภายใต้สภาวะการทำงานที่มีความต้องการที่พบในเครื่องจักร เช่น เครื่องจักรผลิตกระดาษและเยื่อกระดาษ

วิศวกรรมทางทะเลและนอกชายฝั่ง:
มีการใช้งานบ่อยครั้งในระบบขับเคลื่อนของเรือ เครื่องขับดัน และเครื่องจักรบนดาดฟ้า ซึ่งยังคงรักษาประสิทธิภาพที่โดดเด่นแม้ในสภาพแวดล้อมทางทะเลที่รุนแรง

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: GAZ เชื่อมต่อกับข้อต่อดรัมเกียร์เพลากลาง (Q/YG 12007X-2018)
ถัดไป: GBLZ ดรัมเกียร์คัปปลิ้งพร้อมล้อเบรค (Q/YG 11005X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

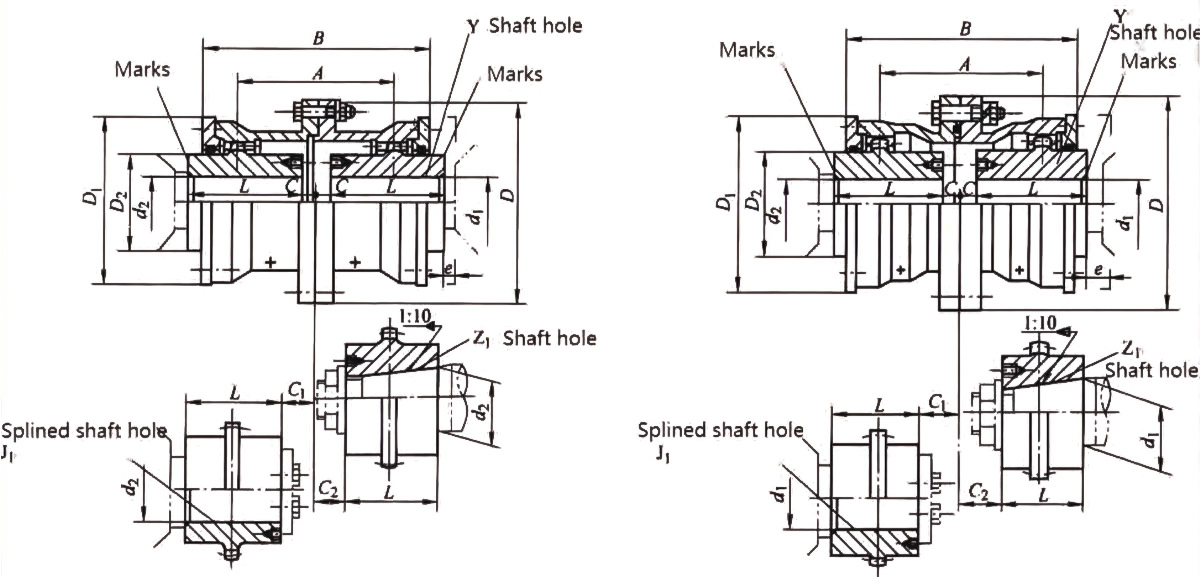

พารามิเตอร์พื้นฐานและขนาดหลักของคัปปลิ้งดรัมเกียร์ประเภท GA

ประเภท	แรงบิดที่กำหนด Tn/KN.ม	ความเร็วที่อนุญาต [n]/r.min- ¹	เส้นผ่านศูนย์กลางรูเพลา	ความยาวรูเพลา L		D	D ₁	D ₂	B	A	C	C ₁	C ₂	e	โมเมนต์ความเฉื่อย /กก.ม ²	ปริมาณจาระบี /มล	มิสซา /กก
			d ₁ ,ง ₂ ,ง _z	Y	J ₁ ,ซ ₁
			มม
GA1	800	7100	16,18,19	42	-	125	95	60	115	75	20	-	-	30	0.009	55	5.9
			20,22,24	52	38						10	-	24
			25,28	62	44						2.5	-	19
			30,32,35,38	82	60							15	22
GA2	1400	6300	25,28	62	44	145	120	75	135	88	10.5	-	29	30	0.02	100	9.7
			30,32,35,38	82	60						2.5	12.5	30
			40,42,45,48	112	84							13.5	28
GA3	2800	5900	30,32,35,38	82	60	170	140	95	155	106	3	24.5	25	30	0.047	140	17.2
			40,42,45,48,50,55,56	112	84							17	28
			60	142	107								35
GA4	5000	5400	32,35,38	82	60	195	165	115	178	125	14	37	32	30	0.091	170	24.9
			40,42,45,48,50,55,56	112	84						3	17	28
			60,63,65,70	142	107								35
แก๊ส	8000	5000	40,42,45,48,50,55,56	112	84	225	183	130	198	142	3	25	28	30	0.0167	270	38
			60,63,65,70,71,75	142	107							20	35
			80	172	132							22	43
GA6	11200	4800	48,50,55,56	112	84	240	200	145	218	160	6	35	35	30	0.267	380	48.2
			60,63,65,70,71,75	142	107						4	20
			80,85,90	172	132							22	43
GA7	15000	4500	60,63,65,70,71,75	142	107	260	230	160	244	180	4	25	35	30	0.453	570	68.9
			80,85,90,95	172	132							22	43
			100	212	167
GA8	21200	4000	65,70,71,75	142	107	280	245	175	264	193	5	35	35	30	0.646	660	83.3
			80,85,90,95	172	132							22	43
			100,110	212	167								48
GA9	26500	3500	70,71,75	142	107	315	270	200	284	208	10	45	45	30	1.036	700	110
			80,85,90,95	172	132						5	22	43
			100,110,120,125	212	167								49
GA10	42500	3200	80,85,90,95	172	132	345	300	220	330	249	5	43	43	30	1.88	900	156.7
			100,110,120,125	212	167							22	49
			130,140	252	202							29	54
GA11	60000	3000	100,110,120	212	167	380	330	260	360	267	6	29	49	40	3.28	1200	217.1
			130,140,150	252	202								54
			160	302	242								64
GA12	80000	2600	120	212	167	440	380	290	416	313	6	57	57	40	5.08	2000	305.1
			130,140,150	252	202							29	55
			160,170,180	302	242								68
GA13	112000	2300	140,150	252	202	480	420	320	476	364	7	54	57	40	10.06	3000	419.4
			160,170,180	302	242							32	70
			190,200	352	282								80
GA14	160000	2100	160,170,180	302	242	520	465	360	532	415	8	42	70	40	16.774	4500	593.9
			190,200,220	352	282							32	80
GA15	224000	1900	190,200,220	352	282	580	510	400	556	429	10	34	80	40	26.55	5000	783.3
			240,250	410	330							38	-
GA16	355000	1600	200,220	352	282	680	595	465	640	501	10	58	80	50	52.22	8000	1134.4
			240,250,260	410	330							38	-
			280	470	380
GA17	400000	1500	220	352	282	720	645	495	672	512	10	74	80	50	69	10000	1305
			240,250,260	410	330							39	-
			280,300	470	380
GA18	500000	1400	240,250,260	410	330	775	675	520	702	524	10	46	-	50	96.16	11000	1626
			280,300,320	470	380							41
GA19	630000	1300	260	410	330	815	715	560	744	560	10	67	-	50	115.6	13000	1773
			280,300,320	470	380							41
			340	550	450
GA20	710000	1200	280,300,320	470	380	855	755	585	786	595	13	44	-	50	167.41	16000	2263
			340,360	550	450
GA21	900000	1100	300,320	470	380	915	795	620	808	611	13	59	-	50	215.7	20000	2593
			340,360,380	550	450							44
			400'	650	540
GA22	950000	950	340,360,380	550	450	960	840	665	830	632	13	44	-	60	278.07	26000	3036
			400,420	650	540
GA23	1120000	900	360,380	550	450	1010	890	710	870	666	13	44	-	60	379.4	29000	3668
			400,420,450	650	540							48
GA24	1250000	875	380	550	450	1050	925	730	890	685	15	46	-	60	448.1	32000	3946
			400,420,450,480*	650	540							50
GA25	1400000	850	400,420,450,480,500*	650	540	1120	970	770	930	724	15	50	-	60	564.64	34000	4443
GA26	1600000	825	420,450,480,500,530*	650	540	1160	990	800	950	733	15	50	-	60	637.4	37000	4791
GA27	1800000	800	450,480,500	650	540	1210	1060	850	958	739	15	55	-	70	866.26	45000	5758
			530,560*	800	680
GA28	2000000	770	480,500	650	540	1250	1080	890	1034	805	20	55	-	70	1020.76	47000	6232
			530,560,600'	800	680
GA29	2800000	725	500	650	540	1340	1200	960		792	20	57	-	80	1450.84	50000	7549
			530,560,600,630"	800	680							55
GA30	3500000	700	560,600,630	800	680	1390	1240	1005	1050	806	20	55	-	80	1974.17	59000	9541
			670*	—	780

หมายเหตุ:

1. มวลของข้อต่อและโมเมนต์ความเฉื่อยเป็นค่าโดยประมาณที่คำนวณตามความยาวรูเพลาสูงสุดของเส้นผ่านศูนย์กลางรูเพลาขั้นต่ำในแต่ละรุ่น

2. D₂≥465มม. 0-Rring โดยใช้แถบยางส่วนวงกลมผูกมัด

3. ขนาดรูเพลาที่มีเครื่องหมาย "*" ในตารางเหมาะสำหรับ d เท่านั้น ₂ การเลือก

4. เส้นผ่านศูนย์กลางสูงสุดของ d _z คือ 220 มม.

5. ค่าแรงบิดที่ระบุในตาราง เมื่อพื้นผิวเฟืองถูกไนไตรด์หรือพื้นผิวแข็งขึ้น ค่าแรงบิดระบุในตารางจะคูณด้วย 1.3.
