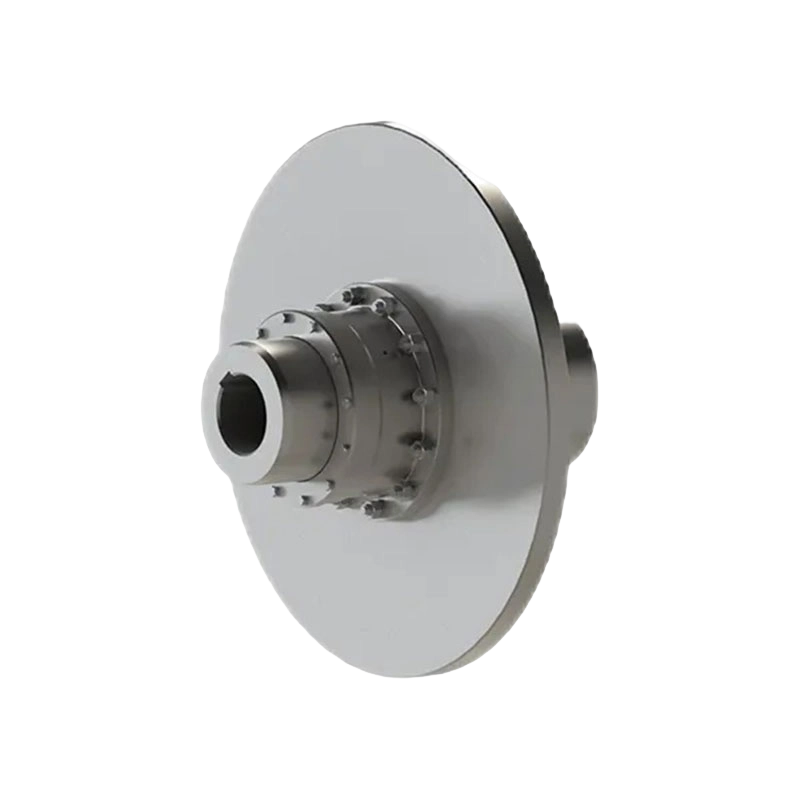

ภาพรวมผลิตภัณฑ์: ข้อต่อดรัมเกียร์พร้อมจานเบรกชนิด GAPK (มาตรฐาน: Q/YG 12009X-2018) เป็นอุปกรณ์ส่งกำลังที่ออกแบบมาเพื่อใช้กับดิสก์เบรกโดยเฉพาะ ผลิตภัณฑ์นี้รองรับการหมุนแบบสองทิศทาง ตอบสนองความต้องการด้านการส่งกำลังและการเบรกภายใต้สภาพการทำงานที่ซับซ้อน

คุณสมบัติโครงสร้าง:

1. โครงสร้างเฟืองดรัมคู่: มีความสามารถในการชดเชยการเคลื่อนที่ที่ดีเยี่ยม ชดเชยการเยื้องแนวแกนขนาดใหญ่ได้อย่างมีประสิทธิภาพ

2. การจัดเรียงจานเบรกที่ปรับให้เหมาะสม: จานเบรกจะติดตั้งอยู่ที่ปลายขับเคลื่อนของคัปปลิ้ง โดยคัปปลิ้งครึ่งจะรับน้ำหนัก น้ำหนักเบรกในการทำงาน และการสั่นสะเทือนของจานเบรกอย่างเต็มที่ การออกแบบนี้ช่วยเพิ่มประสิทธิภาพการตาข่ายของดรัมเกียร์ในระหว่างการเบรกได้อย่างมาก ซึ่งช่วยเพิ่มเสถียรภาพของระบบส่งกำลัง

3. การออกแบบที่ยึดเม็ดมีด: จานเบรกใช้โครงสร้างที่ยึดเม็ดมีด ช่วยให้ผู้ใช้สามารถเปลี่ยนจานเบรกได้อย่างรวดเร็วโดยไม่ต้องแยกชิ้นส่วนอุปกรณ์ส่งกำลัง ซึ่งช่วยลดเวลาการบำรุงรักษาได้อย่างมาก

4. โครงสร้างที่กะทัดรัดและการกระจายความร้อน: การออกแบบโครงสร้างโดยรวมมีขนาดกะทัดรัดทางวิทยาศาสตร์ ทำให้มีสภาวะการระบายความร้อนและการกระจายความร้อนที่ดีเยี่ยมสำหรับจานเบรก ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ภายใต้การทำงานที่มีความเข้มข้นสูงเป็นเวลานาน

ข้อดีหลัก:

1. ความปลอดภัยสูง: แรงบิดเบรกสูงสุดของข้อต่อไม่ได้ถูกจำกัดด้วยความแข็งแรงของโครงสร้างของตัวมันเอง ทำให้มั่นใจได้ถึงประสิทธิภาพที่ปลอดภัยและเชื่อถือได้

2. ความสามารถในการรับน้ำหนักที่แข็งแกร่ง: เหมาะอย่างยิ่งสำหรับการใช้งานหนักที่มีการเปลี่ยนแปลงโหลด ความเร็ว และทิศทางบ่อยครั้ง

3. การกำหนดค่าอเนกประสงค์: เสนอรูเพลาที่หลากหลาย (เช่น Y-Y, J1-J1, Z-Z, Z1-Z1 ฯลฯ) เพื่อปรับให้เข้ากับข้อกำหนดอินเทอร์เฟซทางอุตสาหกรรมที่แตกต่างกัน

ข้อมูลจำเพาะทางเทคนิค:

1. แรงบิดที่กำหนด (T _n ): 630 น. ถึง 112,000 น.

2. ความเร็วที่อนุญาต (n): 1200 รอบ/นาที ถึง 4000 รอบ/นาที (ขึ้นอยู่กับรุ่นเฉพาะ)

3. แรงบิดเบรกสูงสุด (T _m ): ไม่ควรเกินสองเท่าของแรงบิดที่กำหนด (เช่น T _m ≤ 2T _n ).

4. ขนาด: ครอบคลุมขนาดต่างๆ ตั้งแต่ GAPK1 ถึง GAPK14 ปรับให้เข้ากับเส้นผ่านศูนย์กลางรูเพลาได้หลากหลาย

พื้นที่ใช้งาน: ชุดผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมเครื่องจักรกลหนักที่มีข้อกำหนดสูงมากสำหรับความแม่นยำในการส่งผ่านและความน่าเชื่อถือในการเบรก รวมถึง: อุปกรณ์ทางโลหะวิทยาและเหมืองแร่; เครื่องจักรยกและท่าเรือ อุปกรณ์อนุรักษ์น้ำและผลิตกระดาษ

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: ข้อต่อเกียร์ดรัม GC (Q/YG 13010X-2018)
ถัดไป: GAP ดรัมเกียร์คัปปลิ้งพร้อมจานเบรค (Q/YG 12008X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

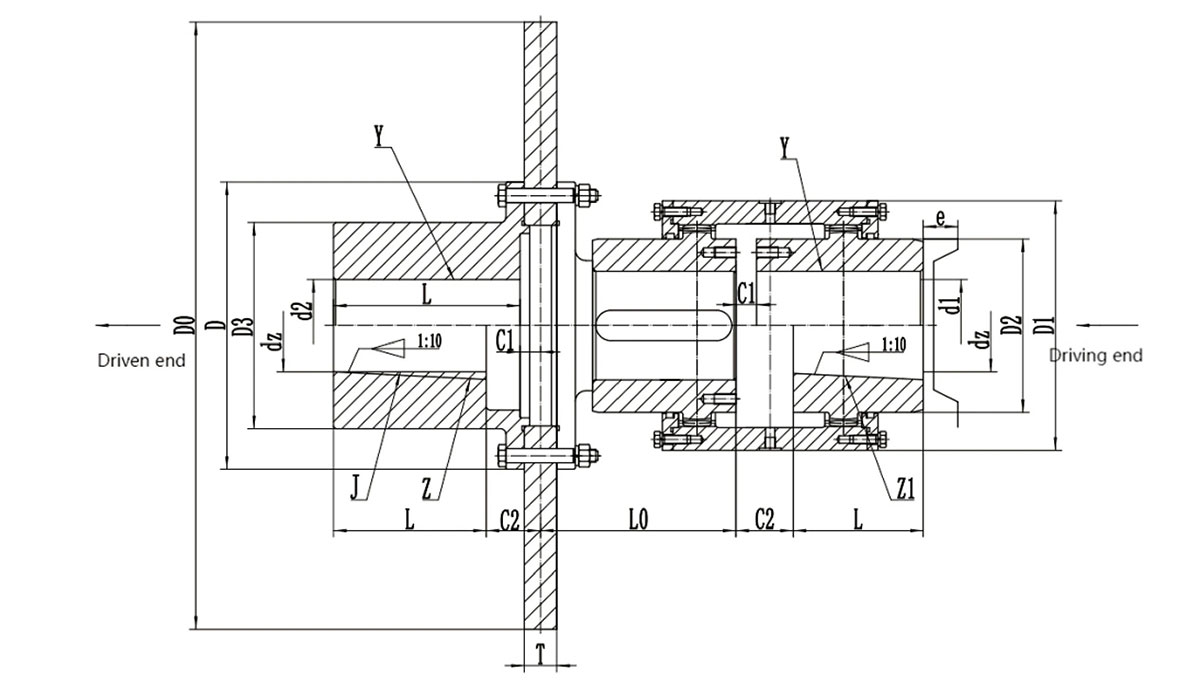

รูปแบบโครงสร้างข้อต่อดรัมเกียร์แบบ GAPK

รูเพลาประเภท Y-Y รูเพลาประเภท J1-J1 รูเพลาประเภท Z-Z รูเพลาประเภท Z1-Z1

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อดรัมเกียร์แบบ GAPK พร้อมดิสก์เบรก

ประเภท	แรงบิดที่กำหนด Tn/KN.ม	ความเร็วที่อนุญาต [n]/r.min⁻¹	เส้นผ่านศูนย์กลางรูเพลา d ₁ ง ₂ ง _z		รูเพลา ความยาว L		ด₀	D	ด₁	ด₂	ดี₃	ล₀	T	ค₁	ค₂	e	ปริมาณจาระบี /มล	มิสซา /กก	โมเมนต์ความเฉื่อย /กก·m²
			จาก	จนถึง	Y	เจ₁,Z₁
GAPK1	630	4000	20	24	52	38	315	125	100	55	80	90	20	25	39	30	55	18.3	0.16
			25	28	62	44								17.5	34
			30	38	82	60									37
GAPK2	1120	4000	25	28	62	44	315	144	120	65	95	105	20	25.5	44	30	100	22.5	0.18
			30	38	82	60								17.5	45
			40	48	112	84									43
GAPK3	2240	3550	30	38	82	60	355	174	140	85	115	130	20	18	40	30	140	36.5	0.31
			40	56	112	84									43
			60	-	142	107									50
GAPK4	3550	2500	32	38	82	60	400	196	162	105	130		30	29	47	30	170	59.9	0.75
			40	56	112	84	450							18	43			68.9	1.21
			60	70	142	107	500								50			79.5	1.77
GAPK5	5000	2500	40	56	112	60	400 450 500	224	190	120	150	150	30	18	43	30	270	67.5	0.84
			60	75	142	84									50			76.5	1.3
			80	85	172	107									58			87.1	1.86
GAPK6	7100	2000	48	56	112	84	450 500 560 630	241	205	135	170	155	30	19	21	30	380	99.1 109.7 121.1 137.3	1.41 1.97 2.87 4.43
			60	75	142	107									50
			80	90	172	132									55

GAPK7	10000	1700	60	75	142	84	450 500 560 630	265	230	150	190	180	30	19	50	30	570	128.3 138.9 150.3 166.5	2.22 3.12 4.68 7.2
			80	95	172	107									58
			100	105	212	132									63

GAPK8	14000	1700	65	75	142	107	500 560 630 710	285	255	165	210	180	30	20	50	30	660	155.4 166.4 183 201.1	2.45 3.35 4.91 7.43
			80	95	172	132									58
			100	115	212	167									63

GAPK9	18000	1600	70	75	142	107	560 630 710 800	314	272	190	225	200	30	20	25	30	700	191.5 207.7 223.1 265.7	3.78 5.34 7.86 12.96
			80	95	172	132									58
			100	120	212	167									64

GAPK10	31500	1600	80	95	172	132	630 710 800	346	300	210	250	230	30	20	58	30	900	268.8	6.29
			100	125	212	167									64			284.2	8.81
			130	140	252	202									69			326.8	13.91
GAPK11	40000	1400	100	125	212	167	710 800 900	385	342	250	285	260	30	21	64	40	1200	361.2	10.52
			130	150	252	202									69			403.8	15.62
			160	170	302	242									79			441.4	22.48
GAPK12	56000	1400	-	120	212	167	710 800 900	442	384	280	325	280	30	21	72	40	2000	462.5	13.54
			130	150	252	202									70			505.5	18.64
			160	180	302	242									83			543.1	25.5
GAPK13	80000	1400	140	150	252	202	800 900	482	430	310	360	320	30	22	72	40	3000	658.2 695.8	23.65 30.51
			160	180	302	242									85
			190	210	352	282									95
GAPK14	112000	1200	160	180	302	242	900 100 0	520	465	350	410	360	30	23	85	40	4500	930.1 950.1	39.3 46.8
			190	220	352	282									95

หมายเหตุ:

1. มวลและโมเมนต์ความเฉื่อยของข้อต่อเป็นค่าโดยประมาณที่คำนวณตาม J ₁ การยืดตัวของเพลาแต่ละประเภท

2. แรงบิดเบรกสูงสุดของข้อต่อ Tm จะต้องไม่เกิน 2 เท่าของแรงบิดระบุ Tn นั่นคือ Tm≤2Tn

3.จ คือขนาดที่ต้องการในการเปลี่ยนซีล

4. รูเพลาข้อต่อรวมกันคือ Z ₁ /เจ ₁ ,ใช่/ใช่,เจ ₁ /เจ ₁ ,ใช่/เจ ₁ .
