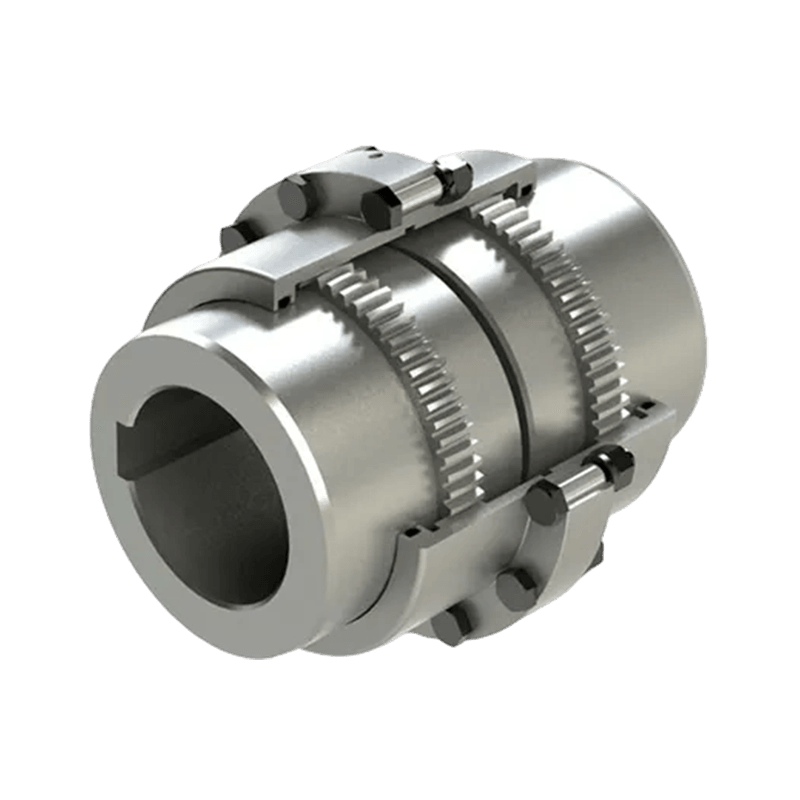

ข้อต่อเกียร์ดรัม GC (Q/YG 13010X-2018)

Name: ข้อต่อเกียร์ดรัม GC (Q/YG 13010X-2018)
Rating: 5 (99 reviews)

ภาพรวมผลิตภัณฑ์: คัปปลิ้งดรัมเกียร์ประเภท GC (มาตรฐาน: Q/YG 13010X-2018) เป็นอุปกรณ์ส่งกำลังเชิงกลที่แข็งแกร่งและมีประสิทธิภาพซึ่งออกแบบมาโดยเฉพาะเพื่อส่งแรงบิดระหว่างสองเพลาในขณะที่ชดเชยแนวรัศมี แนวแกน และเชิงมุม ผลิตภัณฑ์นี้มีการใช้กันอย่างแพร่หลายในงานอุตสาหกรรมต่างๆ ที่ต้องการความแม่นยำในการส่งแรงบิดที่สูงมาก เนื่องจากความน่าเชื่อถือและความทนทานที่เหนือกว่า

คุณสมบัติที่สำคัญ:

1. ความสามารถในการรับน้ำหนักสูง: ออกแบบทางวิศวกรรมอย่างแม่นยำ ข้อต่อนี้สามารถทนต่อโหลดแรงบิดที่สูงมาก ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมหนัก เช่น เหมือง โรงถลุงเหล็ก และการผลิตไฟฟ้า

2. ความยืดหยุ่นที่ยอดเยี่ยม: การออกแบบที่ยืดหยุ่นที่เป็นเอกลักษณ์ช่วยให้สามารถเคลื่อนที่เชิงมุม ขนาน และตามแนวแกนระหว่างเพลาทั้งสองได้ ช่วยลดความเครียดบนอุปกรณ์ที่เชื่อมต่อได้อย่างมีประสิทธิภาพ และลดความเสี่ยงที่อุปกรณ์จะล้มเหลวก่อนเวลาอันควร

3. โครงสร้างที่แข็งแกร่งและทนทาน: สร้างจากวัสดุเหล็กหรือโลหะผสมคุณภาพสูง สามารถทำงานได้อย่างเสถียรภายใต้สภาวะที่รุนแรงของอุณหภูมิที่สูงเกินไป สภาพแวดล้อมที่มีฤทธิ์กัดกร่อน และการสั่นสะเทือนที่รุนแรง

4. การติดตั้งและบำรุงรักษาง่าย: กระบวนการติดตั้งนั้นง่ายและใช้งานง่าย ช่วยให้ติดตั้งได้อย่างรวดเร็ว ในขณะเดียวกัน การออกแบบที่แข็งแกร่งช่วยลดความต้องการในการบำรุงรักษา ลดการหยุดทำงานอย่างมีประสิทธิภาพและลดต้นทุนการดำเนินงาน

5. ความสามารถในการสับเปลี่ยนได้ดีเยี่ยม: โดยทั่วไปแล้วข้อต่อประเภท GC ได้รับการออกแบบให้สามารถใช้แทนกันได้กับยี่ห้ออื่น ทำให้สามารถอัพเกรดหรือเปลี่ยนอุปกรณ์ได้โดยไม่ต้องดัดแปลงที่สำคัญ

การออกแบบโครงสร้าง: ข้อต่อประเภท GC ใช้โปรไฟล์ฟันทั้งภายในและภายนอกที่กลึงอย่างแม่นยำ

1. การกำหนดค่ารูเพลา: รองรับรูเพลาประเภทต่างๆ รวมถึง Y, J1, Z1 ฯลฯ เพื่อปรับให้เข้ากับข้อกำหนดการเชื่อมต่อปลายเพลาอุตสาหกรรมที่แตกต่างกัน

2. ระบบหล่อลื่น: ตัวเรือนได้รับการออกแบบให้มีรูฉีดน้ำมันโดยเฉพาะเพื่อให้แน่ใจว่ามีการหล่อลื่นที่เพียงพอของพื้นผิวฟัน และยืดอายุการใช้งาน

4. วิธีการเชื่อมต่อ: ใช้โบลต์ความแข็งแรงสูงเพื่อเชื่อมต่อฮาล์ฟคัปปลิ้งทั้งสองอย่างแน่นหนา ทำให้ได้โครงสร้างที่กะทัดรัดและมั่นคง

ข้อมูลจำเพาะทางเทคนิค: ข้อต่อซีรีส์ GC ครอบคลุมหลากหลายขนาด (GC1 ถึง GC24) ตั้งแต่ขนาดเล็กไปจนถึงขนาดใหญ่พิเศษ ตอบสนองความต้องการด้านการส่งผ่านขนาดต่างๆ:

1. แรงบิดที่กำหนด (T _n ): ช่วงตั้งแต่ 800 N·m ถึง 1,400,000 N·m

2. ความเร็วที่อนุญาต ([n]): สูงถึง 7500 รอบ/นาที (ขึ้นอยู่กับรุ่น)

3. เส้นผ่านศูนย์กลางเพลาที่ใช้บังคับ (d ₁ , ง ₂ , ง _z ): เหมาะสำหรับเพลาที่มีเส้นผ่านศูนย์กลางตั้งแต่ 12 มม. ถึง 520 มม.

การใช้งานทั่วไป: เนื่องจากประสิทธิภาพสูง คัปปลิ้งดรัมเกียร์ชนิด GC จึงถูกนำมาใช้กันอย่างแพร่หลายในระบบส่งกำลังทางกลในอุตสาหกรรมต่อไปนี้:

อุปกรณ์โลหะและเครื่องจักรทำเหมือง

เครื่องจักรยกและท่าเรือ

อุปกรณ์อนุรักษ์น้ำและเครื่องจักรผลิตกระดาษ

คอมเพรสเซอร์ ปั๊ม และตัวขับเคลื่อนกังหัน

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: GCL ดรัมเกียร์คัปปลิ้งพร้อมล้อเบรค (Q/YG 13011X-2018)
ถัดไป: ประเภท GAPK พร้อมคัปปลิ้งเฟืองดรัมดิสก์ (Q/YG 12009X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

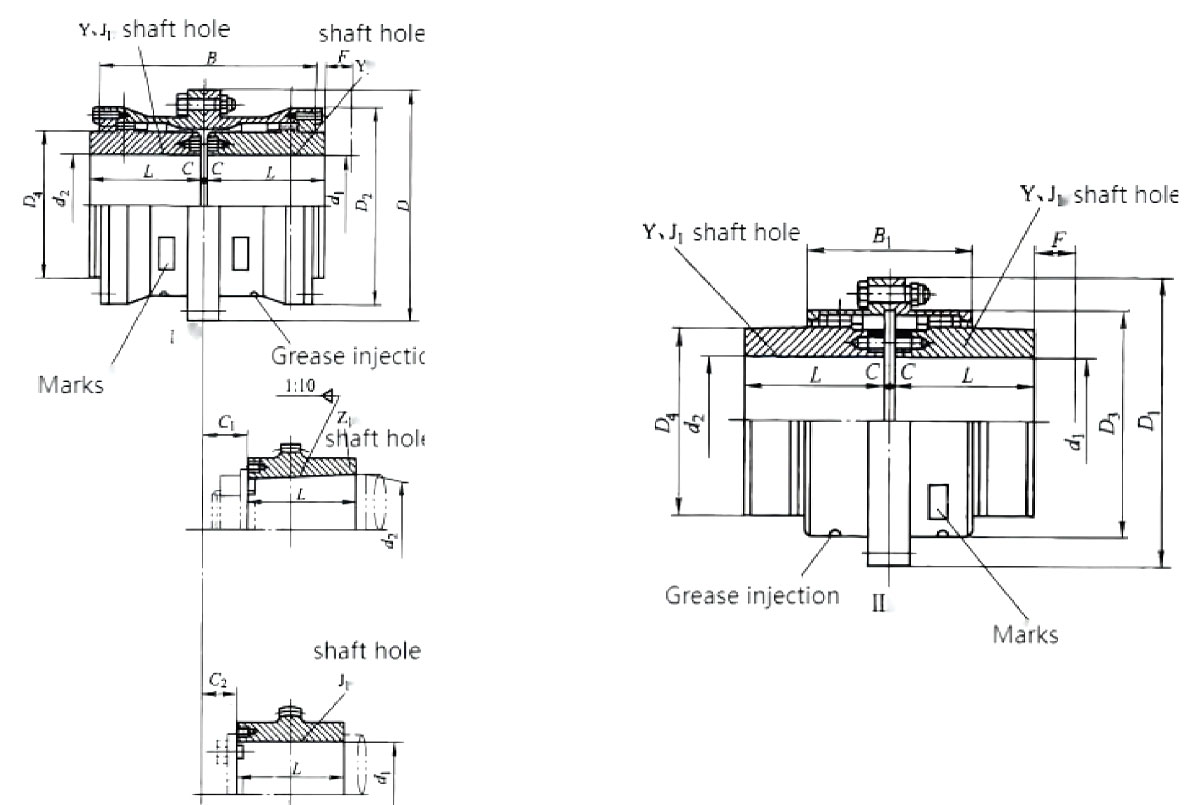

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อดรัมเกียร์แบบ GC

ประเภท	ที่กำหนด แรงบิด Tn/KN·ม	อนุญาต ความเร็ว [n]/r.min⁻¹	รูเพลา เส้นผ่านศูนย์กลาง d1,d2,dz	เพลา รู ความยาว L		D	ด₁	ด₂	ดี₃	ด₄	B	บี₁	F	C		ค₁	ค₂	มิสซา /กก		ปริมาณจาระบี /มล
				Y	เจ₁,Z₁									Ⅰ	Ⅱ			Ⅰ	Ⅱ	Ⅰ	Ⅱ
GC1	800	7500	12,14	32	—	122	115	98	88	60	116	100	30	30	—	—	—	5.6	4.86	0.085	0.04
			16,18,19	42	—									20	14	—	—
			20,22,24	52	—									10	4	—	—
			25,28	62	44									3	3	19	18
			30,32,35,38	82	60									3	3	23	12
			40,42	112	84									3	3	29	12
GC2	1400	6700	22,24	52	—	150	145	118	108	77	136	104	30	20	4	—	—	9.78	7.48	0.09	0.06
			25,28	62	—									10	3	—	—
			30,32,35,38	82	60									3	3	23	16
			40,42,45,80,55,56	112	84									3	3	29	16
GC3	2800	6300	22,24	52	—	170	165	140	125	90	160	108	30	33	7	—	—	16.7	12.2	0.17	0.1
			25,28	62	—									23	3	—	—
			30,32,35,38	82	60									3	3	23	16
			40,42,45,80,55,56	112	84									3	3	29
			60,63	142	107									3	3	36	16
GC4	5000	5600	30,32,35,38	82	—	200	195	160	145	112	180	116	30	13	3	—	—	25.6	19.6	0.25	0.15
			40,42,45,80,55,56	112	84									3	3	29	17
			60,63,65,70,71,75	142	107									3	3	36	17
			80	172	132									3	3	41	17
GC5	8000	5300	30,32,35,38	82	—	225	215	180	168	128	200	126	30	23	3	—	—	35	26.1	0.35	0.22
			40,42,45,80,55,56	112	84									3	3	29	19
			60,63,65,70,71,75	142	107									3	3	36	19
			80,85,90	172	132									3	3	41	19
GC6	11200	5000	32,35,38	82	—	245	230	200	185	145	224	134	30	35	5	—	—	51.6	38	0.4	0.2
			40,42,45,80,55,56	112	—									5	5	—	—
			60,63,65,70,71,75	142	107									5	5	38	20
			80,85,90,95	172	132									5	5	43	20
			100	212	167									5	5	48	20
GC7	16000	4500	32,35,38	82	—	272	265	230	210	160	244	148	30	45	5	—	—	68.6	45	0.6	0.44
			40,42,45,80,55,56	112	—									15	5	—	—
			60,63,65,70,71,75	142	107									5	5	38	20
			80,85,90,95	172	132									5	5	43	20
			100,110	212	167									5	5	48	20
GC8	22400	4250	55,56	112	—	290	272	245	225	176	272	162	30	29	5	—	—	79.5	55.8	0.075	0.55
			60,63,65,70,71,75	142	107									5	5	38	34
			80,85,90,95	172	132									5	5	43	20
			100,110,120,125	212	167									5	5	48	20
GC9	28000	4000	65,70,71,75	142	107	315	305	265	245	190	280	176	30	5	5	38	38	106.5	80.5	1	0.79
			80,85,90,95	172	132									5	5	43	28
			100,110,120,125	212	167									5	5	48	28
			130,140	252	202									5	5	53	28
GC10	45000	3550	75	142	—	355	340	300	280	225	330	196	30	28	5	—	—	158.8	121.8	1.3	0.9
			80,85,90,95	172	132									5	5	43	38
			100,110,120,125	212	167									5	5	48	28
			130,140,150	252	202									5	5	53	28
			160	302	242									5	5	63	28
GC11	63000	3000	80,85,90,95	172	—	412	385	345	325	256	360	224	40	15	8	—	—	214	167	1.6	1.2
			100,110,120,125	212	167									8	8	51	32
			130,140,150	252	202									8	8	56	32
			160,170,180	302	242									8	8	66	32
GC12	90000	2800	120,125	212	167	440	435	375	360	288	414	250	40	8	8	51	45	302	242	2.6	1.9
			130,140,150	252	202									8	8	56	32
			160,170,180	302	242									8	8	66	32
			190,200	352	282									8	8	76	32
GC13	125000	2500	140,150	252	202	490	480	425	400	320	470	272	50	8	8	56	38	390	309	3.3	2.4
			160,170,180	302	242									8	8	66	32
			190,200,220	352	282									8	8	76	32
GC14	180000	2300	160,170,180	302	242	545	540	462	440	362	530	316	50	10	10	68	32	522	423	4.8	3.7
			190,200,220	352	282									10	10	78	32
			240,250,260	410	330									10	10	一	10
กซ15	250000	2100	160,170,180	302	242	580	一	488	一	400	560	一	50	10	一	68	43	677	一	5	一
			190,200,220	352	282									10	一	78	32
			240,250,260	410	330									10	一	一	10
			270	470	380									10	一	一	10
กซ16	315000	1900	180	302	242	650	一	560	一	440	600	一	50	12	一	70	63	939	一	7	一
			190,200,220	352	282									12	一	80	32
			240,250,260	410	330									12	一	一	12
			280,300	470	380									12	一	一	12
GC17	410000	1800	200,220	352	282	690	一	600	一	460	650	一	50	12	一	70	48	1041	一	8	一
			240,250,260	410	330									12	一	一	12
			280,300,320	470	380									12	一	一	12
กซ18	500000	1700	220	352	282	750	一	650	一	510	700	一	60	12	一	70	73	1381	一	10	一
			240,250,260	410	330									12	一	一	12
			280,300,320	470	380									12	一	一	12
			340,360	550	450									12	一	一	12
กซ19	630000	1600	240,250,260	410	330	775	一	690	一	535	745	一	60	12	一	一	12	1526	一	11	一
			280,300,320	470	380									12	一	一	12
			340,360,380	550	450									12	一	一	12
GC20	800000	1500	260	410	330	825	一	730	一	580	785	一	60	14	一	一	14	2081	一	13	一
			280,300,320	470	380									14	一	一	14
			340,360,380	550	450									14	一	一	14
			400	650	540									14	一	一	14
GC21	900000	1300	280,300,320	470	380	925	一	825	一	620	810	一	60	14	一	一	14	2460	一	20	一
			340,360,380	550	450									14	一	一	14
			400,420,440	650	540									14	一	一	14
GC22	1000000	950	320	470	380	950	一	850	一	665	820	一	60	14	一	一	14	2775	一	26	一
			340,360,380	550	450									14	一	一	14
			400,420,440,450,460	650	540									14	一	一	14
GC23	1120000	900	360,380	550	450	1030	一	900	一	710	880	一	60	14	一	一	14	3148	一	29	一
			400,420,440,450,460,480,500	650	540									14	一	一	14
GC24	1400000	850	380	550	450	1060	一	925	一	730	900	一	70	16	一	一	16	3766	一	32	一
			400,420,440,450,460,480,500	650	540									16	一	一	16
			520	800	680									16	一	一	16
