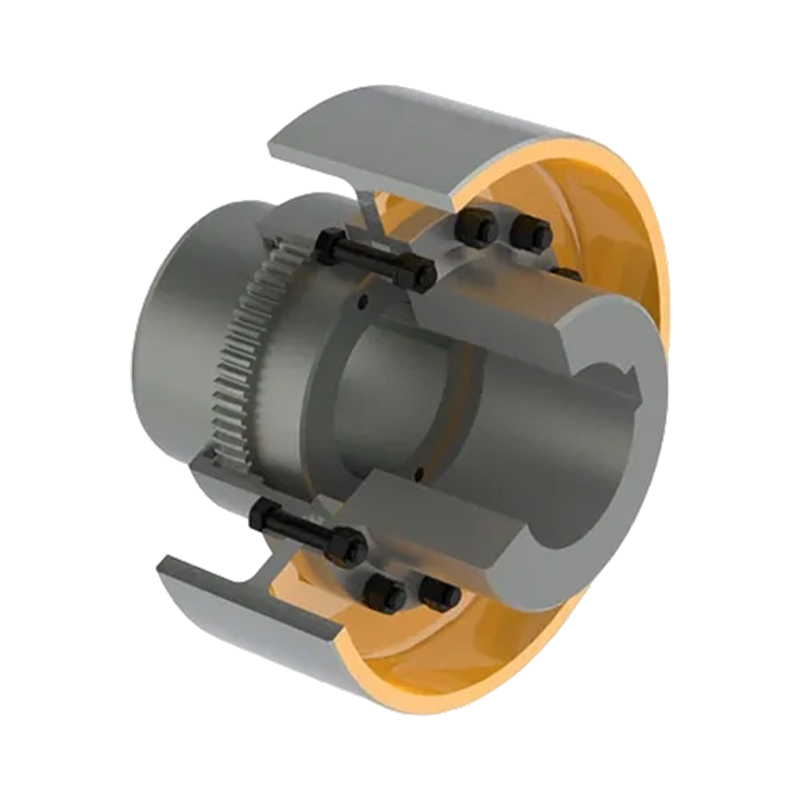

ภาพรวมผลิตภัณฑ์: ข้อต่อดรัมเกียร์แบบ GCL พร้อมล้อเบรก (มาตรฐาน: Q/YG 13011X-2018) เป็นโซลูชันระบบส่งกำลังที่เป็นนวัตกรรมใหม่ที่ผสมผสานเทคโนโลยีระบบส่งกำลังแบบดรัมเกียร์ประสิทธิภาพสูงเข้ากับฟังก์ชันเบรกได้อย่างสมบูรณ์แบบ ในขณะที่ให้การส่งผ่านแรงบิดสูง คัปปลิ้งนี้ให้การควบคุมที่แม่นยำและความสามารถในการลดความเร็ว/หยุดสำหรับการเคลื่อนที่แบบหมุนของอุปกรณ์อุตสาหกรรมผ่านโครงสร้างล้อเบรกในตัว

คุณสมบัติการออกแบบหลัก:

1. ระบบส่งกำลังและการเบรกแบบรวม: ระบบนี้ผสานรวมประสิทธิภาพการส่งผ่านของข้อต่อเกียร์เข้ากับฟังก์ชันการควบคุมของล้อเบรกได้อย่างลงตัว ถือเป็นโซลูชันที่ครอบคลุมสำหรับการส่งกำลังและการควบคุมการเคลื่อนที่ในเครื่องจักรอุตสาหกรรมหนัก

2. ดรัมเกียร์ประสิทธิภาพสูง: ส่วนเฟืองภายในทำจากวัสดุที่มีความแข็งแรงสูง เช่น โลหะผสมเหล็ก ซึ่งมีความยืดหยุ่นที่ดีเยี่ยมในการชดเชยการวางแนวที่ไม่ตรงตามแนวแกน (รัศมี แนวแกน และเชิงมุม) ได้อย่างมีประสิทธิภาพ ซึ่งช่วยลดภาระความเครียดบนอุปกรณ์ที่เชื่อมต่อ

3. การควบคุมการเบรกที่แม่นยำ: การออกแบบล้อเบรกในตัวช่วยให้อุปกรณ์ลดความเร็วหรือหยุดลงอย่างรวดเร็วตามข้อกำหนดการปฏิบัติงานหรือด้านความปลอดภัย เพิ่มความปลอดภัยและความยืดหยุ่นของระบบส่งกำลังอย่างมีนัยสำคัญ

4. รูปแบบโครงสร้างที่หลากหลาย: ดังที่แสดงในภาพวาดทางเทคนิค ซีรีส์นี้นำเสนอโครงสร้างหลักสองรูปแบบ: GCL-I และ GCL-II เพื่อปรับให้เข้ากับพื้นที่และข้อกำหนดในการติดตั้งที่แตกต่างกัน

5. ระบบหล่อลื่นที่สะดวก: ตัวเรือนมีพอร์ตฉีดน้ำมันโดยเฉพาะเพื่อการบำรุงรักษาการหล่อลื่นตามปกติที่ง่ายดาย ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวของฟันเฟือง

6. ข้อมูลจำเพาะทางเทคนิคและพารามิเตอร์: ข้อต่อซีรีส์ GCL ครอบคลุมข้อกำหนดเฉพาะที่หลากหลายตั้งแต่ GCL1 ถึง GCL14 ซึ่งตรงตามข้อกำหนดแรงบิดทางอุตสาหกรรมที่หลากหลาย:

1. แรงบิดที่กำหนด (T _n ): ช่วงกว้าง ตั้งแต่ 800 N·m ถึง 180,000 N·m

2. ความเร็วที่อนุญาต ([n]): สูงถึง 4000 รอบ/นาที (ขึ้นอยู่กับข้อกำหนด)

3. เส้นผ่านศูนย์กลางล้อเบรก (D ₀ ): มีขนาดล้อเบรกมาตรฐานให้เลือกหลากหลาย โดยมีขนาดเส้นผ่านศูนย์กลางตั้งแต่ 160 มม. ถึง 800 มม.

4. ความเข้ากันได้ของรูเพลา: รองรับรูเพลาหลายประเภท เช่น Y, J1 และ Z1 โดยมีเส้นผ่านศูนย์กลางเพลาที่เข้ากันได้หลากหลาย (ขั้นต่ำ 12 มม. สูงสุดไม่เกิน 260 มม.)

ค่าแอปพลิเคชันและฟิลด์: เนื่องจากการผสมผสานระหว่างระบบส่งกำลังสำหรับงานหนักและคุณลักษณะการเบรกที่แม่นยำ ผลิตภัณฑ์นี้จึงเป็นตัวเลือกที่เหมาะสำหรับอุปกรณ์ในด้านต่อไปนี้ซึ่งมีข้อกำหนดด้านความปลอดภัยและความทนทานที่สูงมาก:

1. ระบบลำเลียง เช่น ระบบขับเคลื่อนและการเบรกฉุกเฉินของสายพานลำเลียงขนาดใหญ่

2. เครื่องจักรกลหนัก ได้แก่ เครื่องบด เครื่องผสม โรงสี ฯลฯ

3. อุปกรณ์อุตสาหกรรมพิเศษ: ใช้กันอย่างแพร่หลายในอุตสาหกรรมโลหะวิทยา การทำเหมือง การยก ท่าเรือ และอุตสาหกรรมเครื่องจักรอนุรักษ์น้ำ

การติดตั้งและบำรุงรักษา: ข้อต่อนี้มีการออกแบบที่เป็นมิตรต่อผู้ใช้ ทำให้กระบวนการติดตั้งง่ายขึ้น และมีเป้าหมายเพื่อลดเวลาหยุดทำงานของอุปกรณ์ การตรวจสอบด้วยสายตาและการเติมจาระบีเป็นประจำสามารถยืดอายุการใช้งานของระบบได้อย่างมีประสิทธิภาพและลดต้นทุนการดำเนินงานโดยรวม

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: GCP ดรัมเกียร์คัปปลิ้งพร้อมจานเบรค (Q/YG 13012X-2018)
ถัดไป: ข้อต่อเกียร์ดรัม GC (Q/YG 13010X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

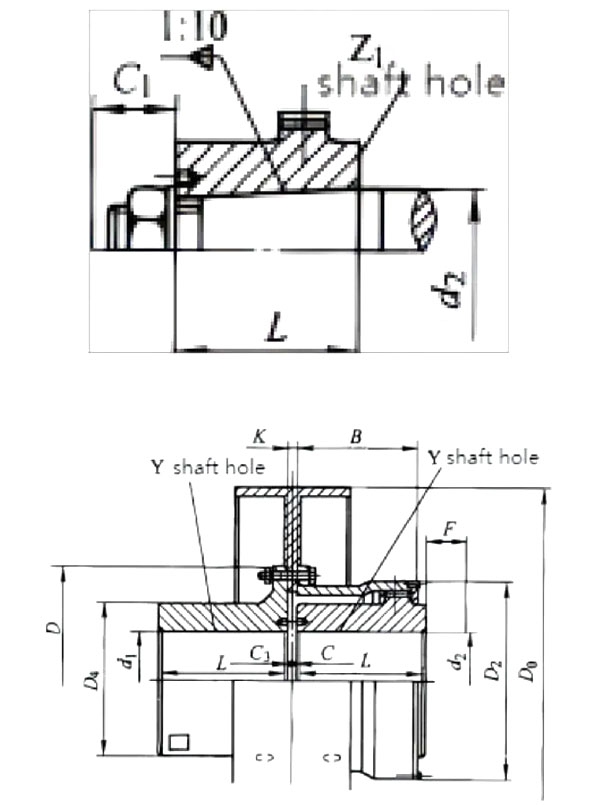

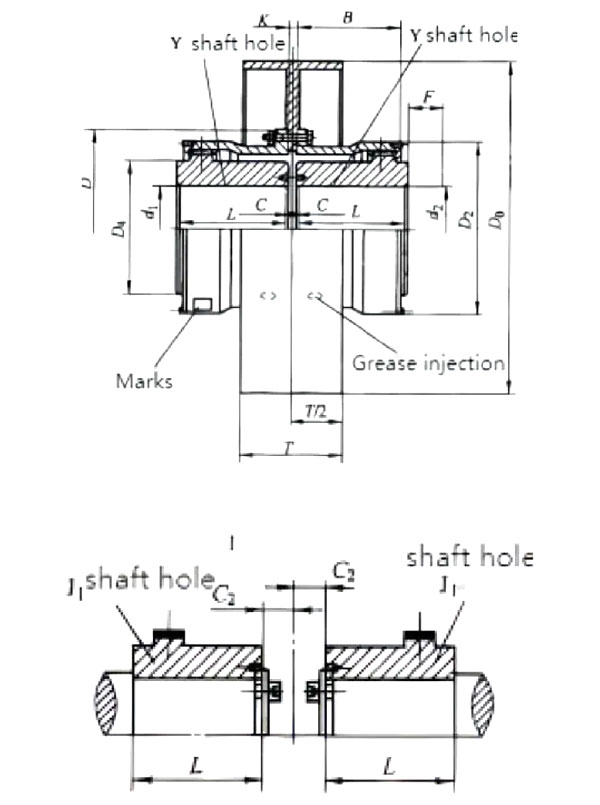

คัปปลิ้งดรัมเกียร์ชนิด GCL-I พร้อมล้อเบรก	GCL-Il ชนิดดรัมเกียร์คัปปลิ้งพร้อมล้อเบรก

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อดรัมเกียร์แบบ GCL พร้อมล้อเบรก

ประเภท	ที่กำหนด แรงบิด Tn/KN.ม	อนุญาต ความเร็ว [n]/r.min⁻¹	รูเพลา เส้นผ่านศูนย์กลาง d ₁ ง ₂ ง _z	รูเพลา ความยาว L		ด₀	D	ด₂	ด₄	B	F	C	ค₁	ค₂	ซี₃	มิสซา /กก	ช่วงเวลาของ ความเฉื่อย /กก·m²	จาระบี /กก
				Y	เจ₁,Z₁
GCL1	800	4000	12,14	32	—	160 200 250	112	98	60	58	30	30	—	—	1	5.62	0.0078	0.11
			16,18,19	42	—							20	—	—
			20,22,24	52	—							10	—	—
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
GCL2	1400	4000	22,24	52	—	200 250 315	150	118	77	68	30	20	—	—	2	9.65	0.022	0.12
			25,28	62	—							10	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
GCL3	2800	4000	22,24	52	—	200 250 315	170	140	90	80	30	33	—	—	2	16.6	0.047	0.2
			25,28	62	—							23	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
			60,63	142	107								36
GCL4	5000	3000	30,32,35,38	82	—	250 315 400	200	160	112	90	30	13	—	—	2	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
GCL5	8000	3000	30,32,35,38	82	—	315 400	225	180	128	100	30	23	—	—	2	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								41
GCL6	11200	3000	32,35,38	82	—	315 400	245	200	145	112	30	35	—	—	2	51.3	0.293	0.65
			40,42,45,48,50,55,56	112	—							5	—	—
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
GCL7	16000	2500	32,35,38	82	—	400 500	272	230	160	122	30	45	—	—	3	68	0.53	0.8
			40,42,45,48,50,55,56	112	—							15	—	—
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100,110	212	167								48
GCL8	22400	2500	55,56	112	—	400 500	290	245	176	136	30	29	—	—	3	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100,110,120,125	212	167								48
GCL9	28000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100,110,120,125	212	167								48
			130,140	252	202								53
GCL10	45000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	3	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100,110,120,125	212	167								48	28
			130,140,150	252	202								53
			160	302	242								63
GCL11	63000	1700	85,90,95	172	—	500 630 710	412	345	256	180	40	15	—	—	4	215	3.67	2
			100,110,120,125	212	167							8	51	32
			130,140,150	252	202								56
			160,170,180	302	242								66
GCL12	90000	1700	120,125	212	167	500 630 710	440	375	288	207	40	8	51	45	4	303	6.4	3.4
			130,140,150	252	202								56	32
			160,170,180	302	242								66
			190,200	352	282								76
GCL13	125000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	4	391	10.45	4.4
			160,170,180	302	242								66	32
			190,200,220	352	282								76
GCL14	180000	1500	160,170,180	302	242	710 800	545	462	362	265	50	10	68	32	4	523	17.48	6.6
			190,200,220	352	282								78
			240,250,260	410	330								—	10
