คลัปดรัมชนิด QJC (Q/YJ16027X-2018)

Name: คลัปดรัมชนิด QJC (Q/YJ16027X-2018)
Rating: 5 (99 reviews)

ภาพรวมผลิตภัณฑ์:

คัปปลิ้งเกียร์แบบมงกุฎฟันซีรีส์ QJC (สอดคล้องกับมาตรฐาน Q/YJ16027X-2018) เป็นส่วนประกอบการส่งกำลังที่เชื่อถือได้สูง ซึ่งออกแบบมาสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการใช้งานหนัก โดยผสมผสานดุมมงกุฎฟันที่ผลิตอย่างแม่นยำเข้ากับองค์ประกอบกันกระแทกแบบยืดหยุ่น เพื่อมอบประสิทธิภาพการส่งผ่านแรงบิดที่เหนือกว่า และการปกป้องอุปกรณ์สำหรับการเชื่อมต่อเพลา

ข้อได้เปรียบที่สำคัญสำหรับผู้ซื้อจากต่างประเทศ:

1. การจัดการแนวที่ไม่ตรงที่เหนือกว่า: โครงสร้างฟันที่ออกแบบอย่างแม่นยำของ QJC ชดเชยการเยื้องศูนย์ของเพลาเชิงมุม รัศมี และแนวแกนได้อย่างมีประสิทธิภาพ ความยืดหยุ่นนี้ทำให้การติดตั้งง่ายขึ้นในขณะที่ลดการสึกหรอของอุปกรณ์ที่เชื่อมต่อได้อย่างมาก (เช่น มอเตอร์และกระปุกเกียร์) จึงช่วยยืดอายุการใช้งานของระบบ

2. ระบบลดแรงสั่นสะเทือนแบบรวม: ต่างจากคัปปลิ้งเกียร์แบบแข็งทั่วไป QJC มีองค์ประกอบอีลาสโตเมอร์ที่วางอยู่ระหว่างดุมฟันทั้งสองซี่ การออกแบบนี้ทำหน้าที่เป็น "บัฟเฟอร์พลังงาน" โดยดูดซับแรงสั่นสะเทือนในการทำงานและการกระแทกชั่วคราวได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงประสิทธิภาพของระบบที่ราบรื่นภายใต้สภาวะโหลดที่ซับซ้อน

3. ความเป็นเลิศด้านวัสดุเกรดทหาร: ข้อต่อปลอมแปลงอย่างแม่นยำจากโลหะผสมคุณภาพสูงหรือเหล็กกล้าคาร์บอน ข้อต่อนี้มีความเหนียวทนต่อแรงกระแทก ทนทานต่อความเมื่อยล้า และต้านทานการกัดกร่อนเป็นพิเศษ โดยจะรักษาความเสถียรของโครงสร้างแม้ในสภาพแวดล้อมที่รุนแรงซึ่งมีฝุ่นหนามากและความผันผวนของอุณหภูมิที่รุนแรง เช่น ในเหมืองแร่หรือไซต์งานโลหะวิทยา

4. ประสิทธิภาพการบำรุงรักษาแบบแยกส่วน: ด้วยการออกแบบโมดูลาร์ที่เรียบง่าย ซีรีส์ QJC ช่วยให้สามารถถอดประกอบและประกอบได้อย่างรวดเร็ว ซึ่งช่วยลดเวลาหยุดทำงานของการบำรุงรักษาได้อย่างมากและลดต้นทุนแรงงานในการดำเนินงานในระยะยาว

5. อัตราส่วนแรงบิดต่อน้ำหนักสูง: ข้อต่อนี้ให้ความสามารถในการรับแรงบิดมหาศาลภายในโครงสร้างที่กะทัดรัด ทำให้เป็นตัวเลือกในอุดมคติสำหรับเครื่องจักรกลหนักที่มีพื้นที่จำกัดแต่มีความต้องการพลังงานสูง

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: ข้อต่อดรัม GJC (Q / YJ 16028X-2018)
ถัดไป: NC ไนลอนด้านในเกียร์แหวนดรัมคัปปลิ้งเกียร์ (Q/YG14021X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

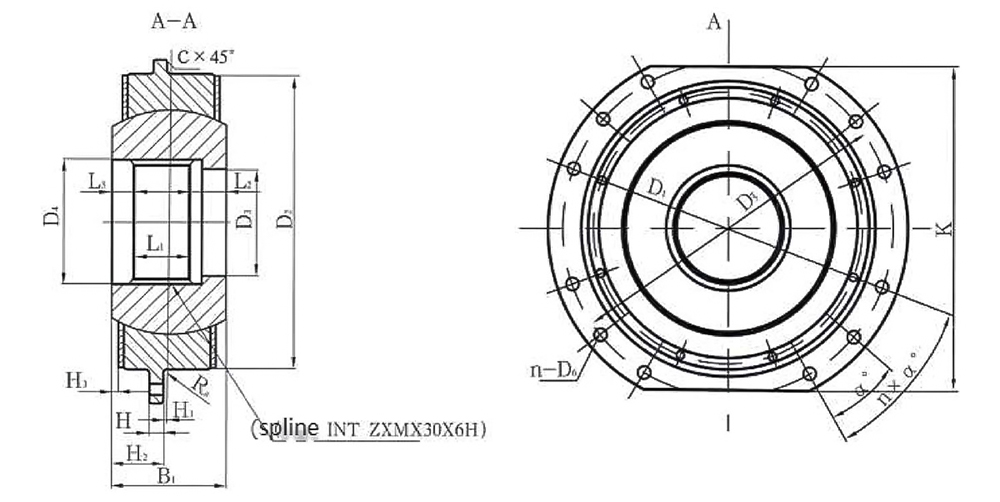

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อดรัม QJC

ประเภท	ที่กำหนด แรงบิด KN·ม	แรงบิดถ่ายโอน KN.m						เส้นโค้ง	K	บี₁	ด₁	ด₂	ดี₃	ด₄	ด₅	H	ฮ₁	ฮ₂	ฮ₃	ล₁	ล₂	ล₃	n-D₆	โบลท์	n×α°	รา	c	สักครู่ ของ ความเฉื่อย ฉัน/กก.·ตร.ม	มิสซา เมตร/กก
		ชนชั้นแรงงาน
		ม3	ม4	ม5	ม6	ม7	ม8
QJC01	6.3	6.3	5.6	5	4.5	4	3.55	15Zx3ม	250	80	300	190	40	50	260	12	3	37	4	30	18	22	8-14	ม12	1×40	1.6	1.6	0.13	18.9
QJC02	9	9	8	7.1	6.3	5.6	5	18Zx5ม	280	84	320	200	50	60	280	15	3	39	5	30	22	22	8-18	ม16	1×40	1.6	2	0.19	22.6
QJC03	12.5	12.5	11.2	10	9	8	7.1	22Zx3ม	300	92	340	220	60	70	300	15	3	43	5	35	25	22	8-18	ม16	1×40	2	2	0.27	28
QJC04	16	16	14	12.5	11.2	10	9	27Zx3ม	320	97	360	240	70	85	320	15	4	44.5	5.5	40	25	22	8-18	ม16	1×40	2	2.5	0.37	32.8
QJC05	20	20	18	16	14	12.05	11.2	18Zx5ม	340	127	380	260	80	100	340	15	4	59.5	10.5	50	25	37	8-18	ม16	1×40	2	2.5	0.56	47
QJC06	25	25	22.4	20	18	16	14	22Zx5ม	360	137	400	280	100	120	360	15	5	63.5	10.5	55	30	37	8-18	ม16	1×40	2	2.5	0.76	57
QJC07	40	40	35.5	31.5	28	25	22.4	28Zx5ม	400	157	450	340	120	140	400	15	5	73.5	12.5	70	35	37	2-22	ม20	2×20	2.5	3	1.65	90
QJC08	63	63	56	50	45	40	35.5	30Zx5ม	450	167	500	380	140	160	450	20	6	77.5	13.5	75	40	37	2-22	ม20	2×20	2.5	3	2.86	122
QJC09	80	80	71	63	56	50	45	34Zx5ม	500	182	550	420	160	180	500	20	6	85	16	85	45	37	2-22	ม20	2×20	2.5	3	4.49	157
คิวเจซี10	125	125	112	100	90	80	71	38Zx5ม	530	192	580	450	180	200	530	20	6	90	14	95	45	37	2-22	ม20	2×20	2.5	4	6.18	190
QJC11	200	200	180	160	140	125	112	26Zx8ม	580	207	650	530	190	222	600	25	7	96.5	15.5	10	45	37	2-22	ม20	2×20	2.5	4	12.5	290
คิวเจซี12	315	315	280	250	224	200	190	30Zx8ม	600	222	680	560	220	254	630	25	7	104	16	12	45	37	24-22	ม20	5×10	2.5	5	16.4	335
คิวเจซี13	400	400	355	315	280	250	222	34Zx8ม	640	237	710	600	250	286	660	35	8	110.5	17.5	13	45	37	24-26	ม24	5×10	3	6	23.13	393
คิวเจซี14	500	500	450	400	355	315	280	38Zx8ม	700	262	780	670	280	318	730	35	8	123	16	15	55	37	24-28	ม24	5×10	3	5	39.18	551
คิวเจซี15	630	630	560	500	450	400	355	44Zx8ม	760	287	850	730	320	366	800	35	9	134.5	17.5	17	60	37	24-55	ม24	5×10	3	6	59.25	693
คิวเจซี16	800	800	710	630	560	500	450	50Zx8ม	860	352	950	840	360	420	900	45	10	166	37	22	60	52	24-26	ม24	5×10	3	6	114.5	1250
QJC17	1120	1120	1000	900	800	710	630	44Zx10ม	1020	410	1120	975	400	460	1055	50	15	190	37	26	60	65	24-29	ม27	5×10	4	6	260.4	1950
คิวเจซี18	1490	1490	1380	1250	1120	1000	900	56Zx10ม	1100	430	1200	1055	540	580	1135	60	25	190	37	27	60	70	24-29	ม27	5×10	4	6	337.8	2250

หมายเหตุ: หากคุณต้องการข้อมูลจำเพาะที่ใหญ่กว่าของดรัมคัปปลิ้ง เราก็สามารถออกแบบและผลิตได้เช่นกัน
