ข้อต่อโซ่แบบลูกกลิ้ง LC (Q / YL 17031X-2018)

Name: ข้อต่อโซ่แบบลูกกลิ้ง LC (Q / YL 17031X-2018)
Rating: 5 (99 reviews)

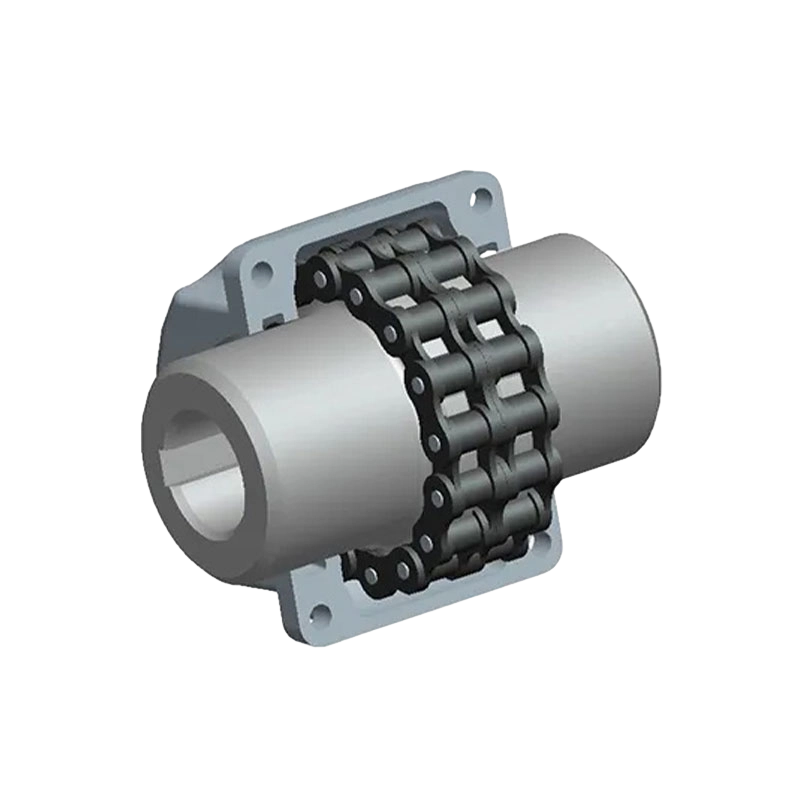

ข้อต่อโซ่แบบลูกกลิ้งชนิด LC ใช้โครงสร้างผสมผสานระหว่างโซ่สองแถวและเฟืองคู่ขนาน มีประสิทธิภาพการชดเชยการกระจัดหลายทิศทางที่ยอดเยี่ยม โดยมีการชดเชยการกระจัดตามแนวแกนสูงสุด 9.5 มม. และการชดเชยการกระจัดในแนวรัศมีสูงสุด 1.27 มม. ซีรีส์นี้มีช่วงแรงบิดปกติที่ 40 ถึง 25,000 N·m และความเร็วสูงสุดที่ 4,500 รอบ/นาที พร้อมฝาครอบป้องกัน ช่วยให้มั่นใจในการส่งกำลังที่เสถียรและมีประสิทธิภาพภายใต้ภาระหนักและสภาวะความเร็วสูง

ข้อต่อโซ่แบบลูกกลิ้งชนิด LC มีโครงสร้างที่คล่องตัว ช่วยให้สามารถติดตั้งและถอดโซ่ได้โดยไม่ต้องขยับเพลาทั้งสอง ทำให้ขั้นตอนการบำรุงรักษาง่ายขึ้นอย่างมาก เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง เช่น สภาพชื้น มีฝุ่นมาก และอุณหภูมิสูง แม้จะมีความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง แต่ควรหลีกเลี่ยงการใช้งานภายใต้สภาวะที่มีการสตาร์ท-หยุด การกลับตัว หรือการกระแทกที่รุนแรงบ่อยครั้ง เพื่อให้มั่นใจถึงความน่าเชื่อถือในระยะยาวของระบบส่งกำลัง

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: ข้อต่อโซ่แบบลูกกลิ้งชนิด KC (Q / YL 17032X-2018)
ถัดไป: QGCA ประเภทข้อต่อรูเพลาทรงกระบอกข้อต่อลูกกลิ้งทรงกลม (Q / YJ 16030X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

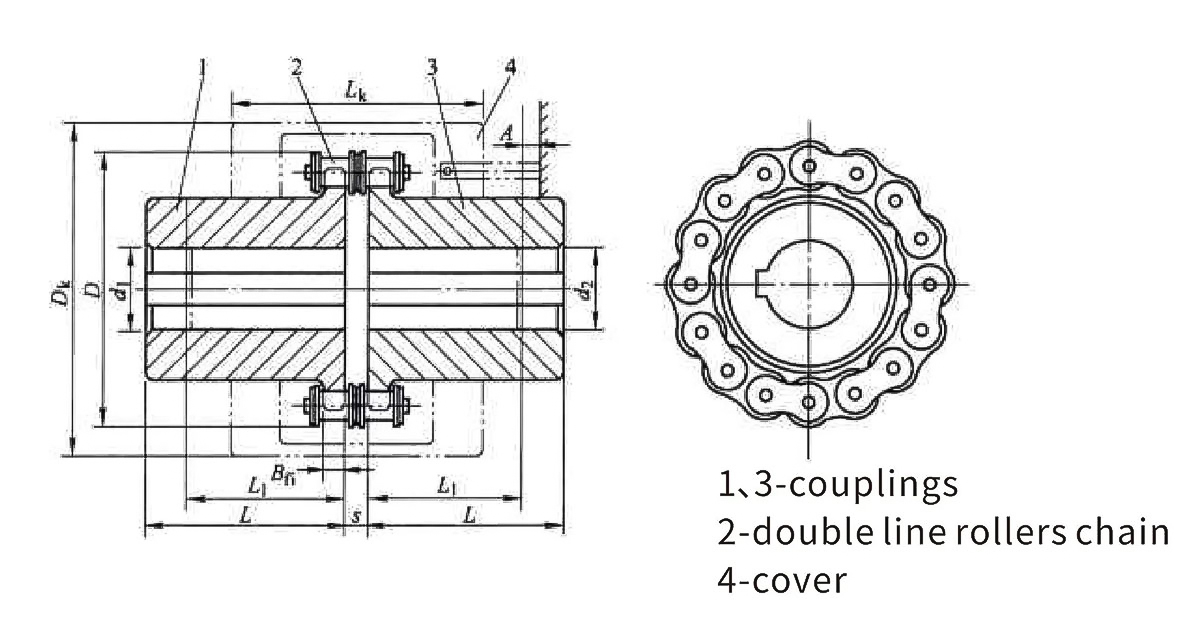

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อโซ่แบบลูกกลิ้ง LC (GB/T6069-2002)

ประเภท	แรงบิดที่กำหนด น.ม	ความเร็วที่อนุญาต [n]/r.min⁻¹		เส้นผ่านศูนย์กลางรูเพลา ด₁, d₂	ความยาวรูเพลา		หมายเลขลูกโซ่	สนามลูกโซ่	หมายเลขเกียร์	D	b _n	S	D _k สูงสุด	L _k สูงสุด	มวล ม./กก	โมเมนต์ความเฉื่อย ลิตร/กก.·ตร.ม	จำนวนเงินค่าชดเชยที่อนุญาต
		ไม่มีปก	มีฝาปิด		Y	เจ₁											รัศมี △	ตามแนวแกน △	เชิงมุม △a/(°)
แอลซี1	40	1400	4500	16.18.19.	42		06B	9.525	14	51.06	5.3	4.9	70	70	0.4	0.0001	0.19	1.414	1
				20	52	38
LC2	63	1250	4500	19	42		06B	9.525	16	57.08	5.3	4.9	75	75	0.7	0.0002	0.19	1.414	1
				20.22.24	52	38
LC3	100	1000	4000	20.22.24	52	38	08B	12.7	14	68.88	7.2	6.7	85	80	1.1	0.00038	0.25	1.9	1
				25	62	44
LC4	160	1000	4000	24	52		08B	12.7	16	76.91	7.2	6.7	95	88	1.8	0.00086	0.25	1.9	1
				25.28.	62	44
				30.32.	82	60
LC5	250	800	3150	28	62		10เอ	15.875	16	94.46	8.9	9.2	112	100	3.2	0.0025	0.32	2.3	1
				30.32.35.38	82	64
				40	112	84
LC6	400	630	2500	32.35.38	82	60	10เอ	15.875	20	116.57	8.9	9.2	140	105	5	0.0058	0.32	2.3	1
				40.42.45.48.50	112	84
แอลซี7	630	630		40.42.45.48.50.55	112	84	12เอ	19.05	18	127.78	11.9	10.9	150	122	7.4	0.012	0.38	2.8	1
				60	142	107
แอลซี8	1000	500	2240	45.48.50.55	112	84	16เอ	25.4	16	154.33	15	14.3	180	135	11.1	0.025	0.5	3.8	1
				60.65.70	142	107
แอลซี9	1600	400	2000	50.55.	112	84	16เอ	25.4	20	186.5	15	14.3	215	145	20	0.0061		3.8	1
				60.65.70.75	142	107
				80	172	132
แอลซี10	2500	315	1600	60.65.70.75	142	107	20เอ	31.75	18	213.02	18	17.8	245	165	26.1	0.079	0.63	4.7	1
				80.85.90	172	132
แอลซี11	4000	250	1500	75	142	167	24ก	38.1	16	213.49	24	21.5	270	195	39.2	0.188	0.76	5.7	1
				80.85.90.95	172	132
				100	212	167
แอลซี12	6300		1250	85.90.95	172	167	28ก	44.45	16	270.08	24	24.9	310	205	59.4	0.38	0.88	6.6	1
				100.110.120	212	202
แอลซี13	10000	200	1120	100.110.120.125	212	167	32เอ	50.8	18	340.8	30	28.6	380	230	86.5	0.869	1	7.6	1
				130.140.	252	202
แอลซี14	16000	200	1000	120.125.	212	167	32เอ	50.8	22	405.22	30	28.6	450	250	150.8	2.06	1	7.6	1
				130.140.150	252	202
				160	302	242
แอลซี15	25000	200	900	140.150.	252	202	40เอ	63.5	20	466.25	36	35.6	510	285	234.4	4.37	1.27	9.5	1
				160.170.180	302	242
				190	352	282

หมายเหตุ:

1. เมื่อมีฝาครอบ ให้เติม "F" หลังโมเดล, ข้อต่อ GL5 1 กล่อง และเปลี่ยนเป็น GL5F เมื่อมีฝาครอบ
2. มวลของข้อต่อและโมเมนต์ความเฉื่อยในตารางเป็นค่าโดยประมาณ
