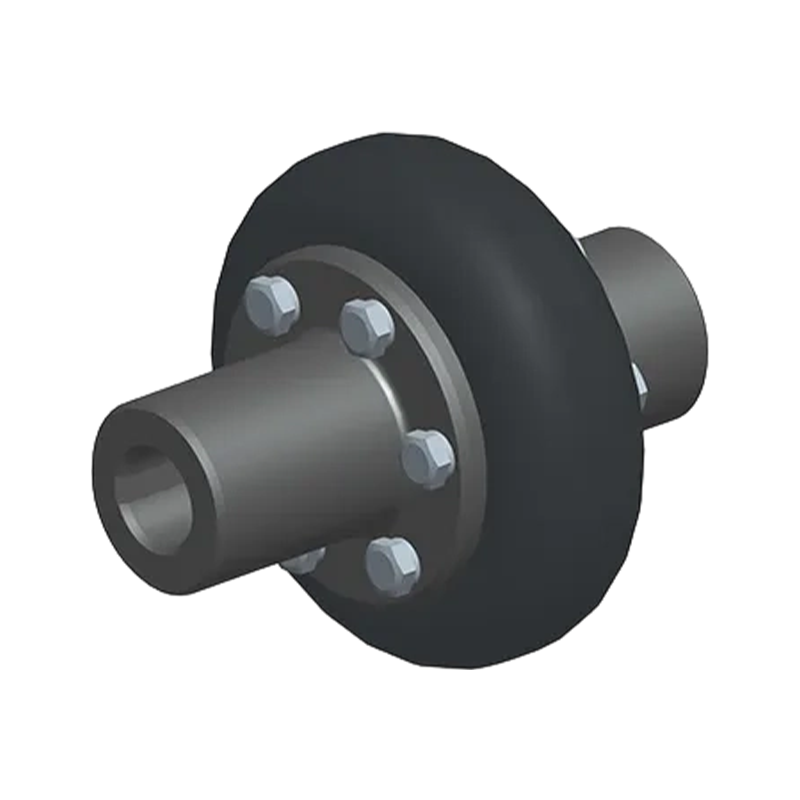

ข้อต่อยางชนิด LCB (Q / YC 34010X-2018)

Name: ข้อต่อยางชนิด LCB (Q / YC 34010X-2018)
Rating: 5 (99 reviews)

เมื่อเทียบกับรุ่นไร้กรอบแล้ว ข้อต่อประเภทยาง LCB (Q/YC 34010X-2018) มีข้อได้เปรียบหลักคือการใช้โครงสร้างเสริมโครงกระดูกในตัว ซึ่งช่วยเพิ่มความต้านทานแรงดึงและความสามารถในการรับน้ำหนักของตัวยางได้อย่างมาก การออกแบบโครงสร้างนี้ช่วยให้ผลิตภัณฑ์มีความต้านทานต่อแรงเหวี่ยงที่เหนือกว่า ทำให้สามารถรักษาเสถียรภาพทางเรขาคณิตด้วยความเร็วที่สูงกว่าที่อนุญาต และลดความเสี่ยงของการได้รับความร้อนและการเสื่อมสภาพระหว่างการทำงานที่ความเร็วสูงได้อย่างมีประสิทธิภาพ คัปปลิ้งนี้มีความสามารถในการชดเชยการกระจัดหลายทิศทางที่ยอดเยี่ยม ซึ่งสามารถรับมือกับออฟเซ็ตในแนวรัศมี แนวแกน และเชิงมุมระหว่างระบบเพลาได้อย่างง่ายดาย ในขณะเดียวกัน ด้วยคุณลักษณะการหน่วงที่แข็งแกร่ง สามารถดูดซับแรงกระแทกที่รุนแรงและลดเสียงสะท้อนของระบบได้ ด้วยโครงสร้างที่มั่นคง ไม่ต้องหล่อลื่นอย่างสมบูรณ์ และบำรุงรักษาง่าย คัปปลิ้งประเภท LCB ได้กลายเป็นแกนส่งกำลังในอุดมคติสำหรับโหลดสูงและเงื่อนไขการทำงานต่อเนื่องระยะยาว เช่น โลหะวิทยา ปิโตรเลียม และระบบปั๊มงานหนัก ให้การรับประกันความน่าเชื่อถือสูงมากสำหรับการทำงานที่มั่นคงของอุปกรณ์หลัก

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: MC ข้อต่อยืดหยุ่นรูปพลัม (Q / YM 35012X-2018)
ถัดไป: ข้อต่อยางประเภท LCA (Q / YC 34009X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

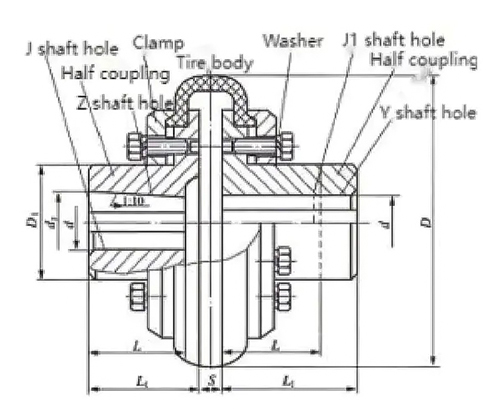

พารามิเตอร์พื้นฐานของข้อต่อยางชนิด LCB

ประเภท	แรงบิดที่กำหนด /N·m	ความเร็วที่อนุญาต [n]/r·min⁻¹	เส้นผ่านศูนย์กลางรูเพลา d₁,d₂	ความยาวรูเพลา L		D	ด₁	H	โมเมนต์ความเฉื่อย /กก.·ตร.ม	มวล ม./กก
				วาย แอล	เจ₁、Z
				L
แอลซีบี1	10	5000	6,7	16	—	63	20	26	0.0003	0.4
			8,9	20	—
			10,11	25	—
แอลซีบี2	50		10,11	25	—	100	36	32	0.0035	1.5
			12,14	32	27
			16,18,19	42	30
แอลซีบี3	100	4500	16,18,19			120	44	39	0.01	2.2
			20,22,24	52	38
แอลซีบี4	160	4200	22,24	52	38	140	50	45	0.021	3.1
			25,28	62	44
			30,32,35	82	60
แอลซีบี5	224	4000	25,28	62	44	160	60	51	0.028	5
			30,32,35,38	82	60
แอลซีบี6	315	3600	30,32,35,38			185	70	58	0.07	8.1
			40,42,45	112	84
แอลซีบี7	500	3200	35,38	82	60	220	85	68	0.15	13
			40,42,45,48,50,55,56	112	84
แอลซีบี8	800	2600	40,42,45,48,50,55,56	112	84	265	100	82	0.3	22
			60,63,65	142	107

หมายเหตุ: ข้อต่อครึ่งตัวสองตัวไม่สามารถใช้รูเพลา Z1 พร้อมกันได้

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China ข้อต่อยางชนิด LCB (Q / YC 34010X-2018) Manufacturers and ข้อต่อยางชนิด LCB (Q / YC 34010X-2018) Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
ผลิตภัณฑ์หลักของเราคือ คัปปลิ้งแบบฟัน, คัปปลิ้งคอลัมน์แบบยืดหยุ่น, คัปปลิ้งคอลัมน์แบบยืดหยุ่น, คัปปลิ้งเกียร์ด้วยพินแบบยืดหยุ่น, คัปปลิ้งสากล, คัปปลิ้งยาง, คัปปลิ้งแบบขากรรไกร, คัปปลิ้งแบบดาว, คัปปลิ้งไดอะแฟรม, คัปปลิ้งแบบดรัมและคัปปลิ้งแบบกริด, คัปปลิ้ง Oldham, คัปปลิ้งหน้าแปลน, คัปปลิ้งแบบคลิปเชลล์, คัปปลิ้งแบบโซ่ลูกกลิ้งชนิด GL และคัปปลิ้งเพื่อความปลอดภัย และอื่นๆ บริษัทของเรายังรับออกแบบและผลิตข้อต่อที่ไม่ได้มาตรฐานหลายประเภท
เวิร์กช็อปใหม่ครอบคลุมพื้นที่ประมาณ 16463.52 ตร.ม. โรงปฏิบัติงานหนัก 5,500 ตร.ม. โรงปฏิบัติงานที่มีความแม่นยำ 4,600 ตร.ม. อาคารสำนักงานและโรงยิม 2000 ตร.ม. ห้องรับประทานอาหาร 500 ตร.ม. โกดัง 1000 ตร.ม. ถนน พื้นที่สีเขียว พื้นที่จอดรถ 3563 ตร.ม.
