ข้อต่อยืดหยุ่นรูปพลัมชนิด MCD (Q / YM 35013X-2018)

Name: ข้อต่อยืดหยุ่นรูปพลัมชนิด MCD (Q / YM 35013X-2018)
Rating: 5 (99 reviews)

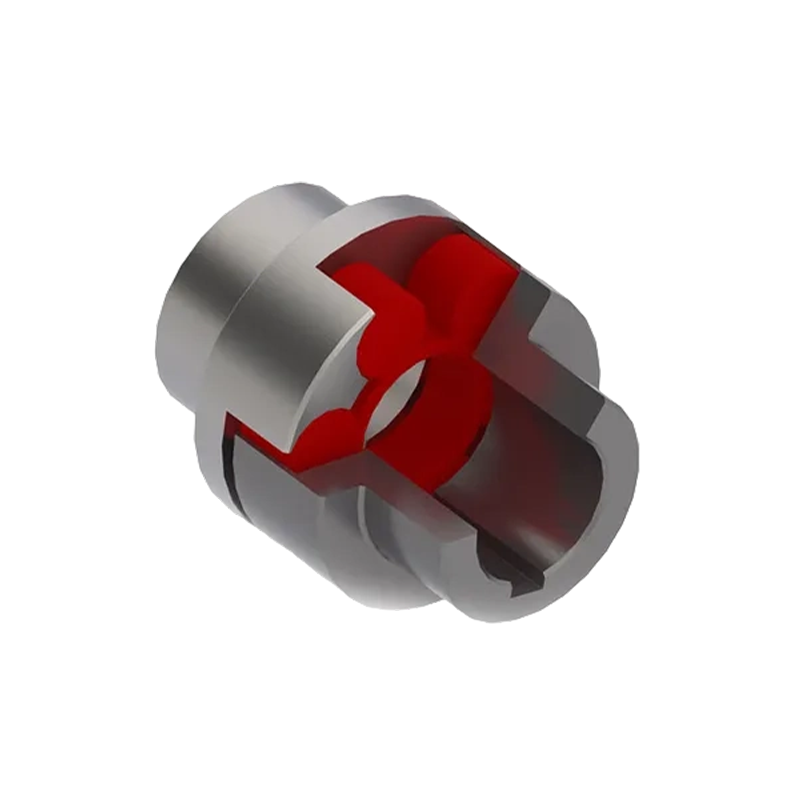

คัปปลิ้งแบบยืดหยุ่น รูปดอกพลัมชนิด MCD (เป็นไปตามมาตรฐาน Q/YM 35013X-2018) มีการดูดซับแรงกระแทก ทนต่อการสึกหรอ และประสิทธิภาพการบัฟเฟอร์ ซึ่งสามารถบรรเทาผลกระทบระหว่างการส่งผ่านได้อย่างมีประสิทธิภาพ ความสามารถในการปรับตัวต่อสภาพแวดล้อมยังกว้างมาก และสามารถรักษาการทำงานที่เสถียรในช่วงอุณหภูมิ -30 ° C ถึง 80 ° C ในแง่ของพารามิเตอร์ทางเทคนิคที่สำคัญ ซีรีส์ MCD ให้พื้นที่การเลือกที่ยอดเยี่ยม โดยมีแรงบิดปกติตั้งแต่ 28 N · m ถึง 14000 N · m แรงบิดสูงสุดทันทีที่สามารถทนได้ถึง 25200 N · m และความเร็วสูงสุดที่อนุญาตที่ 8500 r/min เพื่อปรับให้เข้ากับระบบเพลาเชิงกลที่ซับซ้อนต่างๆ จึงรองรับรูเพลาที่มีเส้นผ่านศูนย์กลางตั้งแต่ 12 มม. ถึง 160 มม. และติดตั้งองค์ประกอบยืดหยุ่นของข้อกำหนดเฉพาะที่แตกต่างกันตั้งแต่ MT1 ถึง MT14 ด้วยประสิทธิภาพการส่งผ่านที่แข็งแกร่ง ผลิตภัณฑ์จึงถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมหนัก เช่น อุปกรณ์โลหะ เครื่องจักรเหมืองแร่ วิศวกรรมอนุรักษ์น้ำ การยกและการขนส่ง เครื่องจักรผลิตกระดาษ และสิ่งอำนวยความสะดวกท่าเรือ

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: ข้อต่อยืดหยุ่นรูปพลัมชนิด MCS (Q/YM 35014X-2018)
ถัดไป: MC ข้อต่อยืดหยุ่นรูปพลัม (Q / YM 35012X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

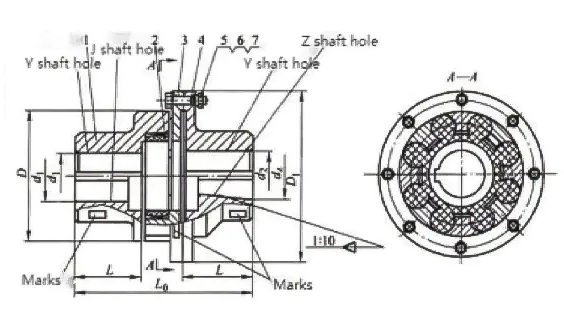

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อยืดหยุ่น quincunx MCD

ประเภท	ที่กำหนด แรงบิด Tn/N·m	สูงสุด แรงบิด Tmax/N·m	อนุญาต ความเร็ว [n]/r.min⁻¹	เส้นผ่านศูนย์กลางรูเพลา d _1, d ₂ ง _z	L	ล₀	D	ด₁	ยืดหยุ่น องค์ประกอบ ประเภท	มิสซา เมตร/กก	สักครู่ ความเฉื่อย ฉัน/กก.•m²
เอ็มซีดี1	28	50	8500	12,14,15,18,19,20,22,24,25	35	92	50	90	MT1	1.206	0.00082
เอ็มซีดี2	50	100	7600	16,18,19,20,22,24,25,28,30	38	101.5	60	100	MT2	1.648	0.0014
เอ็มซีดี3	112	200	6900	20,22,24,25,28,30,32	40	110	70	110	MT3	2.357	0.0024
เอ็มซีดี4	160	288	6200	22,24,25,28,30,32,35,38,40	45	122	85	125	MT4	3.556	0.005
เอ็มซีดี5	355	640	5000	25,28,30,32,35,38,40,42,45	50	138.5	105	150	MT5	6.361	0.0135
เอ็มซีดี6	450	810	4100	30,32,35,38,40,42,45,48	55	155	125	185	MT6	10.768	0.0329
เอ็มซีดี7	710	1280	3700	35,38,40,42,45,48,50,55	60	172	145	205	MT7	15.302	0.0581
เอ็มซีดี8	1250	2250	3100	45,48,50,55,56,60,63,65	70	195	168	240	MT8	22.717	0.1175
เอ็มซีดี9	2000	3600	2800	55,56,60,63,65,70,71,75,80	80	224	198	270	MT9	34.439	0.233
เอ็มซีดี10	3150	5670	2500	60,63,65*,70,71,75,80,85,90,95,100	90	248	228	305	MT10	51.358	0.459
เอ็มซีดี11	5000	9000	2200	70,71,75,80,85,90,95,100,110,120	100	284	258	350	MT11	81.302	0.977
เอ็มซีดี12	7100	12780	1900	80,85,90,95,100,110,120,125,130	115	321	298	400	MT12	115.53	1.751
เอ็มซีดี13	12500	22500	1600	90,95,100,110,120,125,130,140,150	125	348	358	460	MT13	161.79	3.366
เอ็มซีดี14	14000	25200	1500	100,110,120,125,130*,140,150,160	135	358	400	500	MT14	196.3	4.867

หมายเหตุ:

1. มวลและโมเมนต์ความเฉื่อยเป็นค่าโดยประมาณที่คำนวณตามวัสดุเหล็กหล่อและรูเพลาที่ใหญ่ที่สุด

2. เส้นผ่านศูนย์กลางรูเพลาที่มี*สามารถใช้กับรูเพลาชนิด Z ได้ หากเป็นไปตามความยาวรูเพลา GB/T3852 ให้เจรจากับผู้ผลิต

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China ข้อต่อยืดหยุ่นรูปพลัมชนิด MCD (Q / YM 35013X-2018) Manufacturers and ข้อต่อยืดหยุ่นรูปพลัมชนิด MCD (Q / YM 35013X-2018) Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
ผลิตภัณฑ์หลักของเราคือ คัปปลิ้งแบบฟัน, คัปปลิ้งคอลัมน์แบบยืดหยุ่น, คัปปลิ้งคอลัมน์แบบยืดหยุ่น, คัปปลิ้งเกียร์ด้วยพินแบบยืดหยุ่น, คัปปลิ้งสากล, คัปปลิ้งยาง, คัปปลิ้งแบบขากรรไกร, คัปปลิ้งแบบดาว, คัปปลิ้งไดอะแฟรม, คัปปลิ้งแบบดรัมและคัปปลิ้งแบบกริด, คัปปลิ้ง Oldham, คัปปลิ้งหน้าแปลน, คัปปลิ้งแบบคลิปเชลล์, คัปปลิ้งแบบโซ่ลูกกลิ้งชนิด GL และคัปปลิ้งเพื่อความปลอดภัย และอื่นๆ บริษัทของเรายังรับออกแบบและผลิตข้อต่อที่ไม่ได้มาตรฐานหลายประเภท
เวิร์กช็อปใหม่ครอบคลุมพื้นที่ประมาณ 16463.52 ตร.ม. โรงปฏิบัติงานหนัก 5,500 ตร.ม. โรงปฏิบัติงานที่มีความแม่นยำ 4,600 ตร.ม. อาคารสำนักงานและโรงยิม 2000 ตร.ม. ห้องรับประทานอาหาร 500 ตร.ม. โกดัง 1000 ตร.ม. ถนน พื้นที่สีเขียว พื้นที่จอดรถ 3563 ตร.ม.
