ข้อต่อยืดหยุ่นรูปพลัมชนิด MCS (Q/YM 35014X-2018)

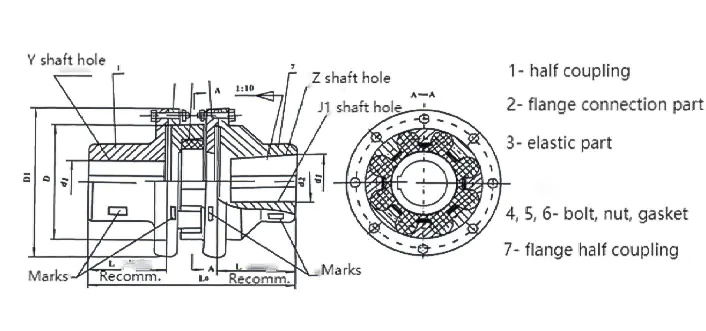

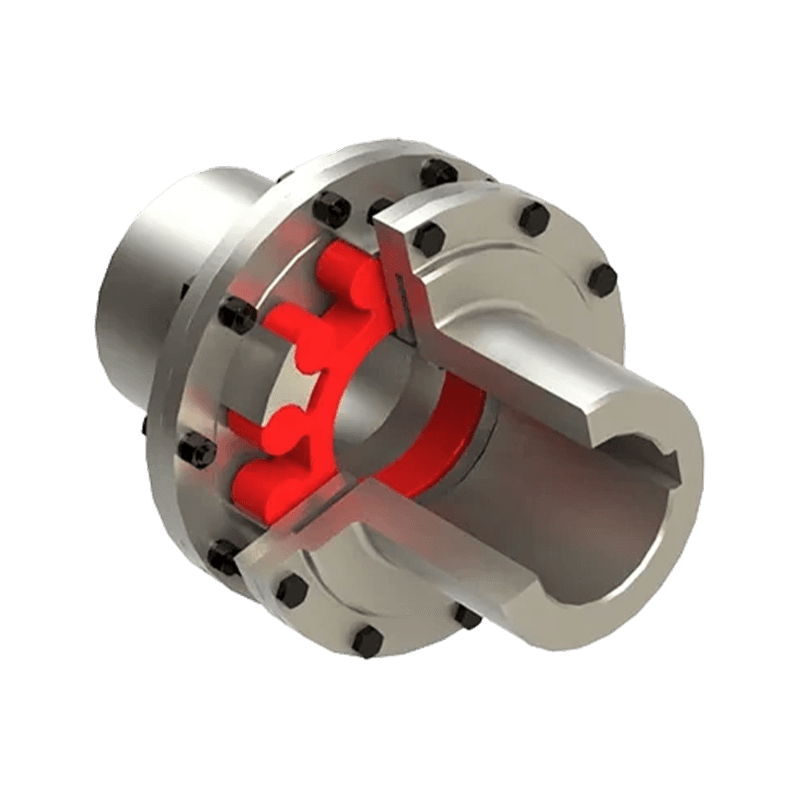

คัปปลิ้งยืดหยุ่นรูปดอกพลัมชนิด MCS (เป็นไปตามมาตรฐาน Q/YM 35014X-2018) มีโครงสร้างหน้าแปลนคู่ โดยส่วนใหญ่ประกอบด้วยข้อต่อครึ่งหน้าแปลนสองตัวที่มีก้ามปูที่ยื่นออกมา ตัวเชื่อมต่อหน้าแปลน องค์ประกอบยืดหยุ่นรูปดอกพลัม และสลักเกลียว น็อต และแหวนรองที่เข้ากัน ข้อได้เปรียบหลักอยู่ที่ปลายทั้งสองข้างมีหน้าแปลน ซึ่งสามารถใช้ร่วมกับหน้าแปลนหรือพื้นผิวการติดตั้งของอุปกรณ์อื่นได้โดยตรงผ่านการเชื่อมต่อแบบสลักเกลียว การออกแบบนี้ไม่เพียงแต่ช่วยเพิ่มความสะดวกและเสถียรภาพในการติดตั้งอย่างมีนัยสำคัญ แต่ยังรับประกันความร่วมแกนสูงระหว่างข้อต่อและอุปกรณ์ผ่านโครงสร้างทางกายภาพอีกด้วย เนื่องจากเป็นส่วนประกอบการส่งผ่านที่ยืดหยุ่นประสิทธิภาพสูง จึงใช้องค์ประกอบยืดหยุ่นของดอกพลัมที่วางอยู่ระหว่างก้ามนูนเพื่อให้เกิดการเชื่อมต่อในแนวแกน ในขณะเดียวกันก็รับประกันการส่งผ่านพลังงานที่ยืดหยุ่นและเชื่อถือได้

ในแง่ของประสิทธิภาพและความสามารถในการปรับตัว การใช้งานคัปปลิ้งนี้มีความสามารถในการชดเชยการกระจัดหลายทิศทางที่แข็งแกร่ง ซึ่งสามารถชดเชยออฟเซ็ตในแนวรัศมี เชิงมุม และแนวแกนระหว่างระบบเพลาได้โดยอัตโนมัติ ผ่านการเสียรูปทางกายภาพขององค์ประกอบยืดหยุ่น และประสิทธิภาพการส่งผ่านสามารถเข้าถึงได้มากกว่า 99% ลักษณะการบัฟเฟอร์แบบยืดหยุ่นที่ยอดเยี่ยมสามารถดูดซับแรงสั่นสะเทือนและแรงกระแทกระหว่างการทำงานได้อย่างมีประสิทธิภาพ ลดเสียงรบกวนทางกล และยืดอายุการใช้งานของอุปกรณ์ ในขณะเดียวกัน ประสิทธิภาพของฉนวนไฟฟ้าที่ดีสามารถหลีกเลี่ยงผลกระทบของการรบกวนทางแม่เหล็กไฟฟ้าต่อการทำงานของระบบได้อย่างมีประสิทธิภาพ ซีรีส์ MCS เหมาะสำหรับสภาพแวดล้อมการทำงานตั้งแต่ -35 °C ถึง 80 °C โดยมีช่วงแรงบิดปกติครอบคลุม 28 N · m ถึง 14,000 N · m ความเร็วสูงสุดที่อนุญาต 8500 รอบ/นาที และเข้ากันได้กับเส้นผ่านศูนย์กลางรูเพลาต่างๆ ตั้งแต่ 12 มม. ถึง 160 มม. ด้วยคุณลักษณะที่ไม่มีการหล่อลื่น การบำรุงรักษาต่ำ และการรองรับการสตาร์ทและการหมุนไปข้างหน้าและย้อนกลับบ่อยครั้ง ผลิตภัณฑ์นี้จึงถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมหนัก เช่น โลหะวิทยา เหมืองแร่ การอนุรักษ์น้ำ การยกและการขนส่ง และเครื่องจักรผลิตกระดาษที่ต้องการความน่าเชื่อถือที่สูงมาก
