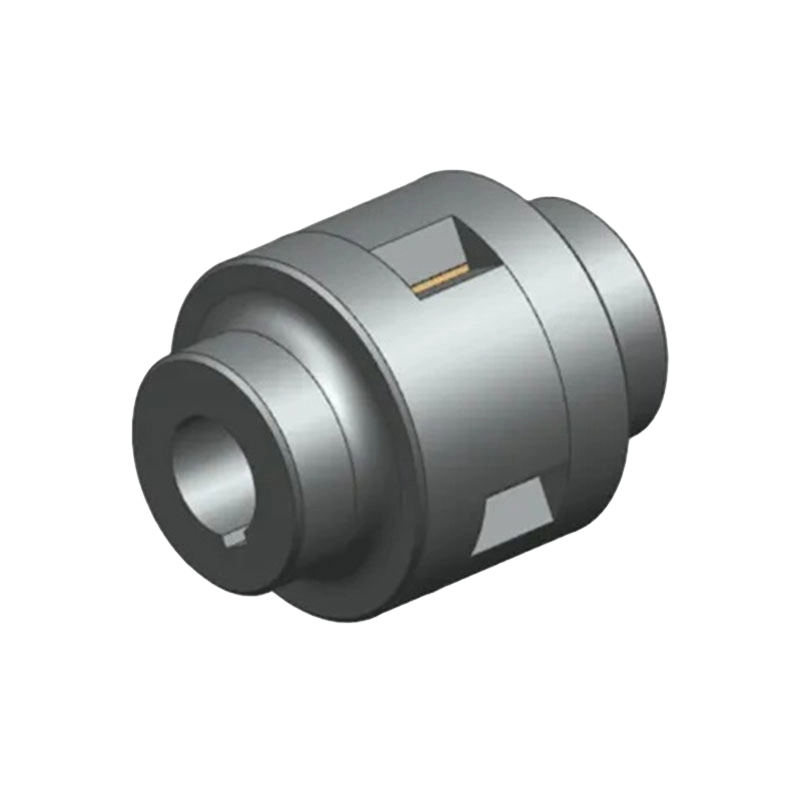

คัปปลิ้งตัวเลื่อนชนิด HN

Name: คัปปลิ้งตัวเลื่อนชนิด HN
Rating: 5 (99 reviews)

ที่ คัปปลิ้งตัวเลื่อนชนิด HN เป็นระบบคัปปลิ้งเชิงกลที่ผลิตขึ้นอย่างแม่นยำ ซึ่งออกแบบมาโดยเฉพาะเพื่อส่งแรงบิดระหว่างเพลาทั้งสอง ในขณะเดียวกันก็ชดเชยการวางแนวเชิงมุมและแนวขนานได้อย่างมีประสิทธิภาพ ข้อต่อใช้การออกแบบกลไกตัวเลื่อนที่เป็นนวัตกรรมใหม่ ซึ่งรับประกันการส่งผ่านพลังงานที่ราบรื่นในขณะที่ลดแรงกดดันต่อส่วนประกอบทางกลที่เชื่อมต่อ จึงปรับปรุงความน่าเชื่อถือโดยรวมของระบบได้อย่างมาก นี่เป็นสิ่งสำคัญในการใช้งานทางอุตสาหกรรมที่การจัดตำแหน่งที่แม่นยำเป็นเรื่องยากหรือสภาพการทำงานเปลี่ยนแปลงได้

ในแง่ของวัสดุและประสิทธิภาพ คัปปลิ้งตัวเลื่อนชนิด HN ทำจากวัสดุที่มีความแข็งแรงสูง เช่น สแตนเลสหรืออลูมิเนียมอัลลอยด์ ซึ่งมีความสามารถในการส่งแรงบิดที่ดีเยี่ยม นอกจากนี้ ยังใช้การออกแบบฟันเฟืองที่ต่ำเพื่อให้มั่นใจในการควบคุมพลังงานที่แม่นยำและมีประสิทธิภาพ ทำให้เหมาะอย่างยิ่งสำหรับสถานการณ์ที่มีข้อกำหนดที่เข้มงวดสำหรับการควบคุมตำแหน่งและการเคลื่อนไหวที่แม่นยำ นอกจากนี้ ผลิตภัณฑ์ยังมีความต้านทานการกัดกร่อนที่ดีเยี่ยม ควบคู่ไปกับการออกแบบภายนอกที่กะทัดรัดและน้ำหนักเบา ซึ่งไม่เพียงแต่รักษาความทนทานในระยะยาวในสภาพแวดล้อมการทำงานที่รุนแรง แต่ยังเพิ่มพื้นที่การติดตั้งสูงสุดและลดน้ำหนักของอุปกรณ์อีกด้วย

ที่ คัปปลิ้งตัวเลื่อนชนิด HN มีการใช้กันอย่างแพร่หลาย ครอบคลุมสาขาอุตสาหกรรมสมัยใหม่หลายแห่ง เช่น เครื่องมือกล หุ่นยนต์และระบบอัตโนมัติ เครื่องจักรบรรจุภัณฑ์ อุปกรณ์การพิมพ์ การจัดการวัสดุ เครื่องจักรสิ่งทอ การแปรรูปอาหาร และการผลิตรถยนต์ ตามข้อกำหนดเฉพาะ คัปปลิ้งตัวเลื่อนชนิด HN มีข้อกำหนดหลายประการตั้งแต่ HN1 ถึง HN10 ช่วงแรงบิดปกติสามารถครอบคลุม 16 N.m ถึง 5,000 N.m และความเร็วสูงสุดที่อนุญาตสามารถเข้าถึง 10,000 r/min สามารถตอบสนองความต้องการการส่งกำลังทางอุตสาหกรรมได้อย่างยืดหยุ่นภายใต้โหลดและความเร็วที่แตกต่างกัน

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: คัปปลิ้งอเนกประสงค์ขนาดใหญ่ชนิด SWC-WF ไม่มีหน้าแปลนขยาย
ถัดไป: ข้อต่อตัวเลื่อนข้ามประเภท HJ (Q / YH 18033X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

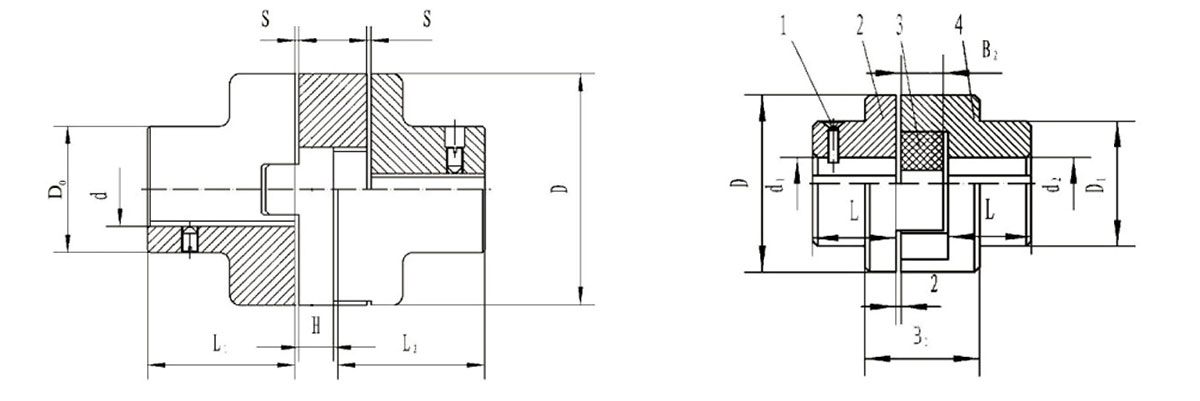

1、สกรู 2、ข้อต่อครึ่งตัว 3、ตัวเลื่อน 4、ข้อต่อครึ่งตัว

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อสไลเดอร์ประเภท HN

ประเภท	แรงบิดที่กำหนด Tn(Nm)	ความเร็วที่อนุญาต [n]r/min	เส้นผ่านศูนย์กลางรูเพลา d₁,d₂	ความยาวรูเพลา		D	ด₁	บี₁	บี₂	I	โมเมนต์ความเฉื่อย I/กก.·ตร.ม	มวล ม./กก
				Y	เจ₁
				L
HN1	16	10000	10,11	25	22	40	30	52	13	6	0.6	0.0007
			12,14	32	27
HN2	31.5	8200	12,14	32	27	50	32	56	18	5	1.5	0.0038
			16,18	42	30
HN3	63	7000	18,19	42	30	70	40	60	18	5	1.8	0.0063
			20,22	52	38
HN4	160	5700	20,22,24	52	38	80	50	64	18	8	2.5	0.013
			25,28	62	44
HN5	280	4700	25,28	62	44	100	70	75	23	10	5.8	0.045
			30,32,35	82	60
HN6	500	3300	30,32,35,38	82	60	120	80	90	33	15	9.5	0.12
			40,42,45	112	84
HN7	900	3200	40,42,45,48	112	84	150	100	120	38	25	25	0.43
			50,55	112	84
HN8	1800	2400	50,55	112	84	190	120	150	48	25	55	1.98
			60,63,65,70	142	107
HN9	3550	1800	65,70,75	142	107	250	150	180	58	25	85	4.9
			80,85	172	132
HN10	5000	1500	80,85,90,95	172	132	350	190	180	58	40	120	7.5
			100	212	167
