ข้อต่อตัวเลื่อนข้ามประเภท HJ (Q / YH 18033X-2018)

Name: ข้อต่อตัวเลื่อนข้ามประเภท HJ (Q / YH 18033X-2018)
Rating: 5 (99 reviews)

ข้อต่อแบบ Cross-Slider ชนิด HJ (เป็นไปตามมาตรฐาน Q/YH 18033X-2018) ช่วงตั้งแต่ 120 N·m ถึง 63,000 N·m และใช้กันอย่างแพร่หลายในศูนย์เครื่องจักรกล CNC ระบบอัตโนมัติด้วยหุ่นยนต์ อุปกรณ์ทางการแพทย์ และการบินและอวกาศ—สาขาที่มีข้อกำหนดที่เข้มงวดสำหรับการกำหนดตำแหน่งและการควบคุมการเคลื่อนไหวที่แม่นยำ

ด้วยโครงสร้างที่กะทัดรัดและน้ำหนักเบาและความต้านทานการกัดกร่อนที่ยอดเยี่ยม ข้อต่อนี้ไม่เพียงลดความต้องการในการบำรุงรักษาอุปกรณ์และความต้องการพื้นที่อย่างมีประสิทธิภาพ แต่ยังช่วยเพิ่มความน่าเชื่อถือในระยะยาวของระบบกลไกที่มีความแม่นยำภายใต้สภาพการทำงานที่ซับซ้อนผ่านกระบวนการติดตั้งที่เรียบง่ายและการทำงานที่ราบรื่น

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: คัปปลิ้งตัวเลื่อนชนิด HN
ถัดไป: ข้อต่อโซ่แบบลูกกลิ้งชนิด KC (Q / YL 17032X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

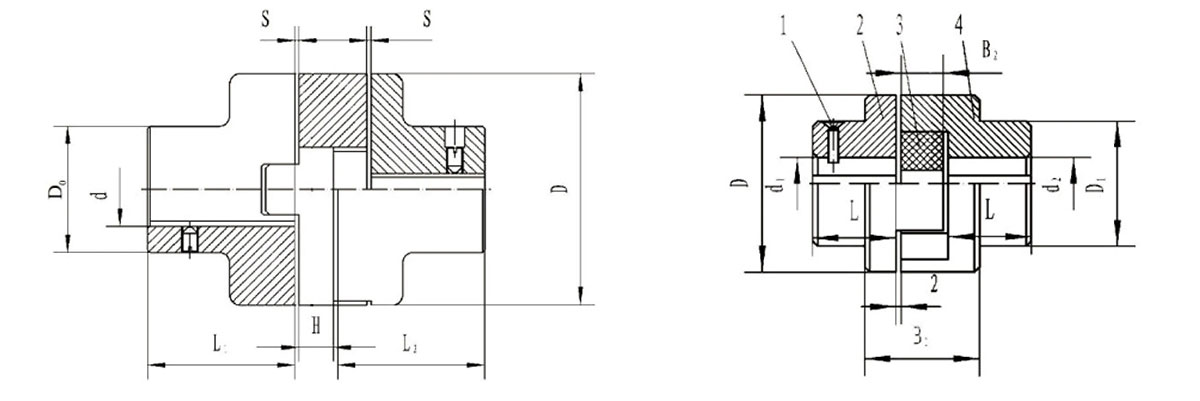

1、สกรู 2、ข้อต่อครึ่งตัว 3、ตัวเลื่อน 4、ข้อต่อครึ่งตัว

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อสไลด์ข้ามประเภท HJ

ประเภท	แรงบิดที่กำหนด Tn(Nm)	ความเร็วที่อนุญาต [n]รอบ/นาที	เส้นผ่านศูนย์กลางรูเพลา	D	ด₁	L	H	S	โมเมนต์ความเฉื่อย (กก.·ตร.ม.)	มิสซา /กก
ฮจ70	120	250	15-18	70	32	42	14	0.5	0.002	1.5
ฮจ90	250	250	20-30	90	45	52	14	0.5	0.008	2.6
HJ100	500	250	36-40	100	60	70	19	0.5	0.026	5.5
ฮจ130	800	250	45-50	130	80	90	19	0.5	0.07	10
ฮจ150	1250	250	55-60	150	95	112	19	0.5	0.14	15.5
HJ170	2000	250	65-70	170	105	125	24	1	0.25	22.5
HJ190	3200	250	75-80	190	110	140	29	1	0.5	31.5
HJ210	5000	250	80-90	210	130	160	33	1	0.9	45
HJ240	8000	250	95-100	240	140	180	33	1	1.6	59.5
HJ260	9000	250	70-130	260	160	190	33	1	2	76
HJ280	10000	100	80-120	280	170	200	33	1	3	94.3
HJ300	13000	100	90-150	300	180	210	43	1	4.3	131
HJ320	16000	100	130-140	320	190	220	43	1	5.7	145
HJ340	20000	100	150	340	210	250	48	1	8.4	185
เอชเจ360	32500	100	110-170	360	240	280	48	1.5	19.2	223
ฮจ400	38700	80	120-200	400	260	300	48	2	26.1	258
ฮจ460	63000	70	150-220	460	300	350	58	2	62.9	390
