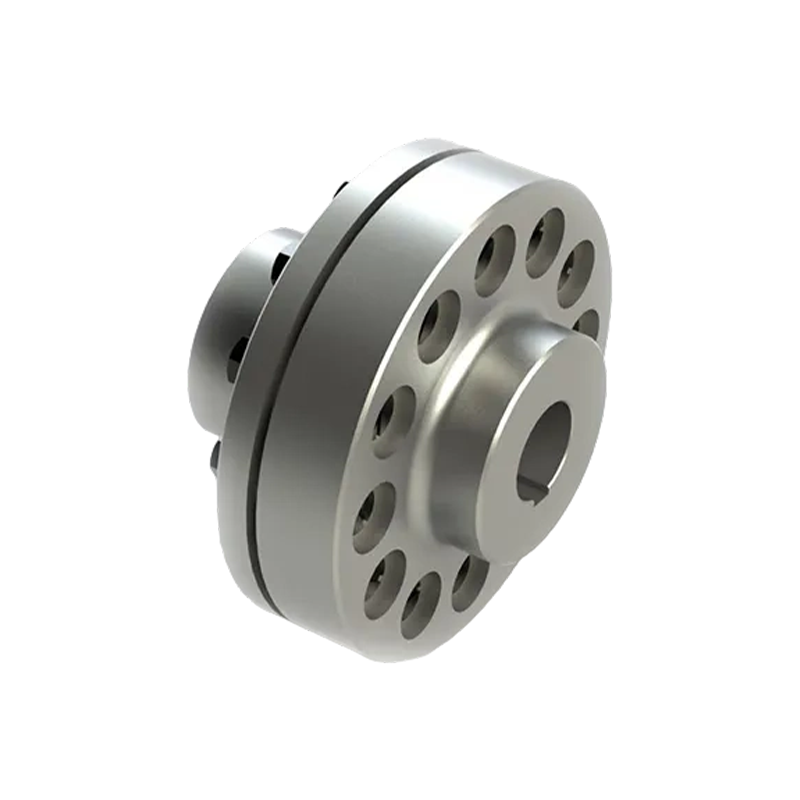

ข้อต่อพินแบบยืดหยุ่นชนิด TC (Q / YZ 320033-2018)

Name: ข้อต่อพินแบบยืดหยุ่นชนิด TC (Q / YZ 320033-2018)
Rating: 5 (99 reviews)

ข้อต่อพินคอลัมน์แบบแขนยืดหยุ่นชนิด TC (Q/YZ 320033-2018) เป็นส่วนประกอบที่มีความยืดหยุ่นประสิทธิภาพสูงซึ่งใช้การเปลี่ยนรูปของปลอกยางยืดเพื่อให้เกิดการส่งผ่านกำลัง ข้อได้เปรียบหลักอยู่ที่การออกแบบช่องว่างที่แม่นยำระหว่างวงกลมด้านนอกของปลอกยางยืดและรูหน้าแปลน ซึ่งทำให้ข้อต่อมีความสามารถในการชดเชยการเคลื่อนที่ที่ดีเยี่ยม ช่วยปรับสมดุลออฟเซ็ตสัมพัทธ์ระหว่างเพลาทั้งสองและดูดซับแรงกระแทกระหว่างการทำงานได้อย่างมีประสิทธิภาพ มีความสามารถในการปรับตัวต่อสิ่งแวดล้อมได้ดีเยี่ยม และสามารถรักษาสมรรถนะทางกายภาพที่มั่นคงในช่วงอุณหภูมิกว้างตั้งแต่ -30 ℃ ถึง 80 ℃ โครงสร้างของมันเรียบง่าย เชื่อถือได้ และไม่ต้องการการหล่อลื่น ทำให้เป็นตัวเลือกที่เหมาะอย่างยิ่งสำหรับการดูดซับแรงกระแทกและการลดเสียงรบกวนในระบบส่งกำลังแรงบิดขนาดเล็กและขนาดกลาง

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: ข้อต่อพินชนิด TCL พร้อมปลอกยางยืดล้อเบรค (Q/YZ32004X-2018)
ถัดไป: ข้อต่อขายางยืดชนิด HCL พร้อมล้อเบรก (Q/YZ31002X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

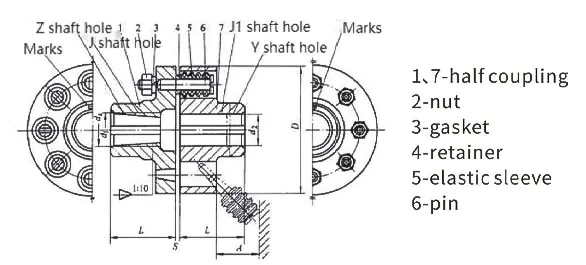

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อพินแบบยืดหยุ่นชนิด TC

รุ่น	ที่กำหนด แรงบิด T _n /น·ม	อนุญาต ความเร็ว [n]/r.min⁻¹	เพลาเจาะ เส้นผ่านศูนย์กลาง ด₁, d₂, ง z	L	D	S	A	มิสซา เมตร/กก	มิสซา ช่วงเวลาของ ความเฉื่อย ฉัน/กก.·ตร.ม
ทีซี1	16	8800	10,11	25	71	3	18	0.818	0.00047
			12,14
ทีซี2	25	7600	12,14	35	80			1.195	0.00084
			16,18,19
ทีซี3	63	6300	16,18,19	38	95	4	35	2.195	0.0023
			20,22
ทีซี4	100	5700	20,22,24	40	106			3.2	0.0037
			25,28
ทีซี5	224	4600	25,28	50	128	5	45	6.052	0.012
			30,32,35
ทีซี6	355	3800	32,35,38	55	158			9.568	0.028
			40,42
ทีซี7	560	3600	40,42,45,48	65	188			15.7	0.055
ทีซี8	1120	3000	45,48,50,55,56	70	224	6	65	24	0.134
			60,63
ทีซี9	1600	2850	50,55,56	80	248			31	0.213
			60,63,65,70,71
ทีซี10	3150	2300	63,65,70,71,75	100	315	8	80	61.4	0.66
			80,85,90,95
ทีซี11	6300	1800	80,85,90,95	115	400	10	100	120.7	2.12
			100,110
ทีซี12	12500	1450	100,110,120,125	135	475	12	130	210.34	5.39
			130
ทีซี13	22400	1150	120,125	160	600	14	180	419.36	17.58
			130,140,150
			160,170
