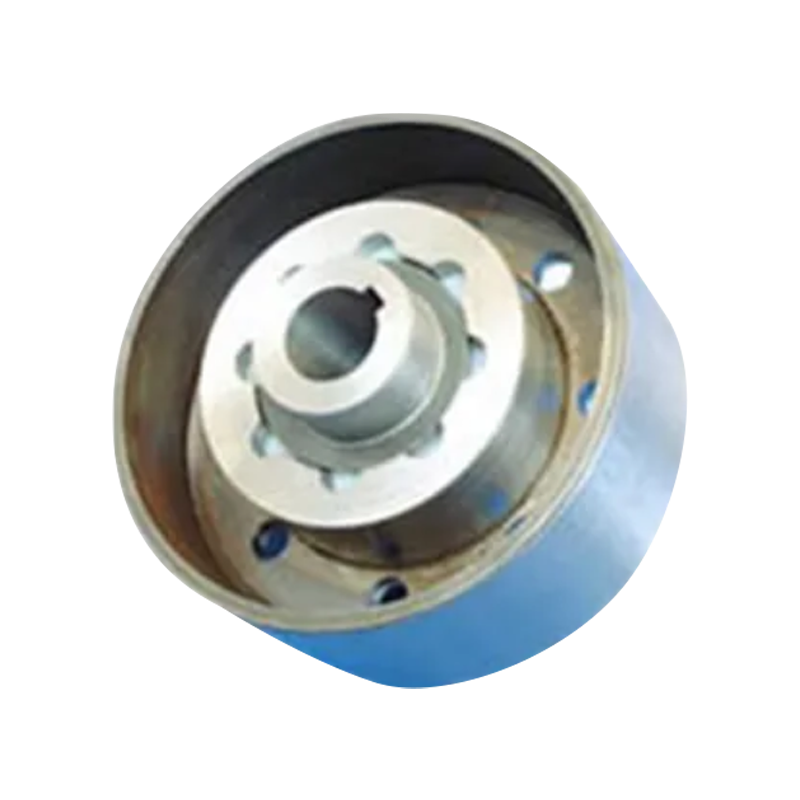

ข้อต่อขายืดหยุ่นชนิด ZCL พร้อมล้อเบรค (Q/YZ 33008X-2018)

Name: ข้อต่อขายืดหยุ่นชนิด ZCL พร้อมล้อเบรค (Q/YZ 33008X-2018)
Rating: 5 (99 reviews)

ข้อต่อขาคอลัมน์ยืดหยุ่นชนิด ZCL พร้อมล้อเบรค (Q/YZ 33008X-2018) เป็นส่วนประกอบการส่งกำลังที่มีประสิทธิภาพซึ่งออกแบบอย่างเคร่งครัดตามมาตรฐาน GB/T 5015 โดยผสานรวมการส่งกำลังแบบยืดหยุ่นและฟังก์ชันการเบรกที่แม่นยำอย่างชาญฉลาด และได้รับการพัฒนาเป็นพิเศษสำหรับสภาพการทำงาน เช่น เครนและสายพานลำเลียงที่ต้องหยุดสตาร์ทบ่อยครั้งและการเบรกที่เชื่อถือได้ ข้อได้เปรียบหลักของผลิตภัณฑ์อยู่ที่การใช้หมุดคอลัมน์แบบยืดหยุ่นไนลอนคุณภาพสูงที่มีคุณสมบัติในการหล่อลื่นในตัวเอง ซึ่งไม่เพียงแต่ให้การทำงานที่ไม่ต้องหล่อลื่นและค่าบำรุงรักษาต่ำเท่านั้น แต่ยังให้การป้องกันบัฟเฟอร์ที่ดีเยี่ยมผ่านการเสียรูปของแรงเฉือนของหมุดคอลัมน์ ซึ่งสามารถทนต่อการโอเวอร์โหลดทันทีสูงถึง 200% และลดผลกระทบที่รุนแรงของอุปกรณ์ในระบบไฟฟ้าในระหว่างช่วงเวลาที่สตาร์ทหยุด การออกแบบโครงสร้างมีความสะดวกมาก เมื่อจำเป็นต้องเปลี่ยนชิ้นส่วนที่สึกหรอ ช่างเทคนิคเพียงแต่ถอดแผ่นกั้นออกเพื่อเปลี่ยนหมุดคอลัมน์อย่างรวดเร็ว โดยไม่ต้องขยับข้อต่อครึ่งตัว ซึ่งช่วยลดเวลาหยุดทำงานเพื่อการบำรุงรักษาได้อย่างมาก ชุดข้อต่อนี้มีความสามารถในการชดเชยการกระจัดหลายทิศทางที่แข็งแกร่ง โดยมีช่วงครอบคลุมแรงบิดปกติที่ 250 N · m ถึง 31500 N · m และความเร็วสูงสุดที่อนุญาตที่ 6000 r/min ในขณะที่รับประกันความเสถียรในการส่งกำลัง ก็เป็นตัวเลือกที่เหมาะสำหรับรูปแบบเพลาอุตสาหกรรมต่างๆ ที่สร้างความสมดุลระหว่างความประหยัดและความน่าเชื่อถือสูง

ติดต่อเรา

ดาวน์โหลด PDF

พ.ศV: ZCD ประเภทเพลาทรงกรวยรูยืดหยุ่นพินเกียร์คัปปลิ้ง (Q / YZ33007X-2018)
ถัดไป: ข้อต่อเกียร์แบบยืดหยุ่นชนิด ZC (Q / YZ33006X-2018)

พารามิเตอร์ผลิตภัณฑ์

ส่งข้อความ

พารามิเตอร์ทางเทคนิค

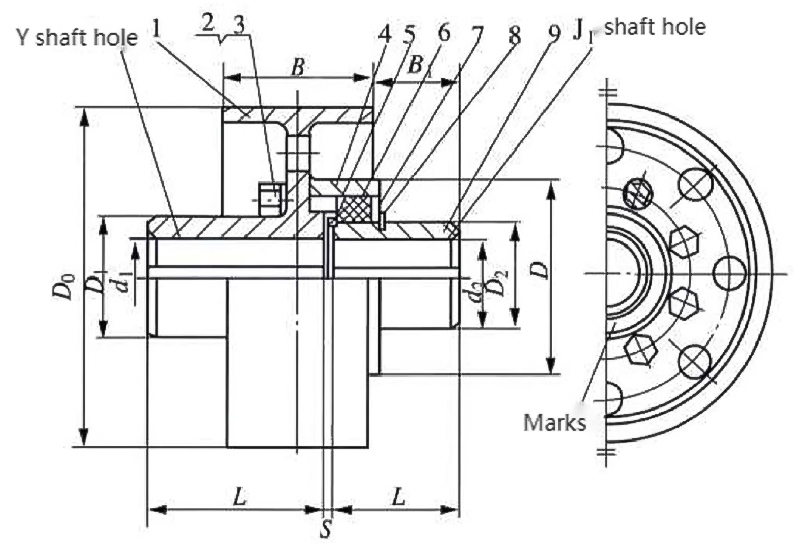

ล้อเบรก 1 ล้อ 2 โบลท์ 3-ปะเก็น 4—สลีฟ 5—แผ่นกั้นด้านใน 6 พิน รีเทนเนอร์ 7 ตัวด้านนอก 8 รีเทนเนอร์ 9—ข้อต่อแบบครึ่งตัว

พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อแบบยืดหยุ่นชนิด ZCL พร้อมล้อเบรก

ประเภท	ที่กำหนด แรงบิด น•ม	อนุญาต ความเร็ว [n]/r·นาที⁻¹	รูเพลา เส้นผ่านศูนย์กลาง ด₁, d₂	รูเพลา ความยาว		ด₀	ด₁	D	ด₂	B	บี₁	S	สักครู่ ความเฉื่อย ฉัน/กก.•m²	มิสซา เมตร/กก
				Y	เจ₁
ZCL1	250	4500	16,18,19	42		160	50	98	56	70	9	2	0.018	5.82
			20,22,24	52	38						19			6.05
			25,28	62	44						29			6.17
			30,32,35,38	82	60						49			6.64
ZCL2	630	3800	25,28,	62		200	65	124	70	85	30		0.053	11.15
			30,32,35,38	82	60						50			11.77
			40,42,45,48	112	84						80			12.04
ZCL3	1800	3000	40,42,45,48,50,55,56	112	84	250	90	166	105	105	48.5	3	0.181	28.09
			60,63,65,70	142	107						78.5		0.183	27.54
ZCL4	4500	2450	50,55,56	112	132	315	120	214	130	132	40		0.534	48.75
			60,63,65,70,71,75	142	107						70		0.543	51.69
			80,85,90	172	132						100		0.547	50.21
ZCL5	8000	1900	60,63,65,70,71,75	142	107	400	130	240	145	170	44		1.404	76.51
			80,85,90,95	172	132						74		1.413	76.25
ZCL6	11200	1500	70,71,75	142	107	500	160	280	170	210	40	4	3.812	124.65
			80,85,90,95	172	132						70		3.841	129.73
			100,110,120	212	167						110		3.865	130.61
ZCL7	18000	1200	80,85,90,95	172	132	630	190	330	200	265	42		10.674	216.43
			100,110,120,125	212	167						82		10.742	222.63
			130	252	202						112		10.753	215.03
ZCL8	25000	1050	90,95	172	132	710	220	380	220	300	35		18.96	299.01
			100,110,120,125	212	167						45		19.089	307.92
			130,140,150	252	202						85		19.156	305.42
ZCL9	31500	950	100,110,120,125	212	167	800	245	400	245	340	40	5	33.258	403.84
			130,140,150	252	202						80		33.385	405.68
			160,170,180	302	242						130		33.446	398.57

หมายเหตุ:

1. โมเมนต์ความเฉื่อยและมวลคำนวณตามประเภทการรวมรูเพลา J/Y และเส้นผ่านศูนย์กลางรูเพลาขั้นต่ำ
2. การโอเวอร์โหลดระยะสั้นจะต้องไม่เกิน 2 เท่าของค่าแรงบิดระบุ Tn
