ข้อต่อไดอะแฟรมในระบบขับเคลื่อนอุตสาหกรรมของกานาคืออะไร?

ข้อต่อไดอะแฟรมในระบบขับเคลื่อนอุตสาหกรรมของกานาคืออะไร?

A ข้อต่อไดอะแฟรม เป็นอุปกรณ์ทางกลที่ติดตั้งระหว่างปลายเพลาทั้งสองภายในระบบขับเคลื่อนทางอุตสาหกรรมเพื่อส่งแรงบิดในการหมุนในขณะที่ปล่อยให้มีการกระจัดเชิงมุม ขนาน หรือตามแนวแกนระหว่างกัน แทนที่จะอาศัยเม็ดมีดยางหรือปลอกยาง ข้อต่อใช้แผ่นโลหะโค้งบางๆ เรียกว่าไดอะแฟรม ซึ่งจะโค้งงอเล็กน้อยเพื่อรองรับการวางแนวที่ไม่ตรง ในขณะที่ส่วนที่เหลือของชุดประกอบยังคงรักษาการเชื่อมต่อระหว่างโลหะกับโลหะอย่างเข้มงวด ซึ่งจะทำให้การออกแบบอยู่ในกลุ่มที่กว้างขึ้นของข้อต่อแบบยืดหยุ่นที่ไม่ยืดหยุ่น โดยที่การชดเชยเกิดขึ้นจากการเคลื่อนที่สัมพัทธ์หรือการกวาดล้างระหว่างส่วนประกอบที่แข็ง แทนที่จะเกิดจากการเสียรูปของวัสดุยืดหยุ่น ภายในระบบขับเคลื่อนอุตสาหกรรมของกานา รวมถึงที่พบในพื้นที่เหมืองแร่ โรงงานปูนซีเมนต์ และสถานีสูบน้ำ การก่อสร้างนี้สนับสนุน การส่งแรงบิดที่สม่ำเสมอ ภายใต้ความเร็วการหมุนที่มั่นคงและภาระคงที่ ซึ่งเป็นสภาวะที่อธิบายถึงส่วนแบ่งขนาดใหญ่ของเครื่องจักรอุตสาหกรรมที่ทำงานอย่างต่อเนื่อง

เนื่องจากไดอะแฟรมทำจากโลหะทั้งหมด จึงไม่มีส่วนประกอบของยางที่จะค่อยๆ แข็งตัวหรือแตกร้าวจากการสัมผัสความร้อนและน้ำมันเมื่อเวลาผ่านไป สิ่งนี้ทำให้คัปปลิ้งมีความแข็งแรงบิดค่อนข้างสูง ซึ่งหมายความว่ามีการบิดตัวน้อยมากระหว่างด้านขับเคลื่อนและด้านขับเคลื่อนระหว่างการทำงาน ซึ่งเป็นคุณลักษณะที่สำคัญเมื่อต้องใช้ระยะเวลาการหมุนที่แม่นยำระหว่างอุปกรณ์ที่เชื่อมต่อทั่วทั้งระบบขับเคลื่อนที่ทำงานในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

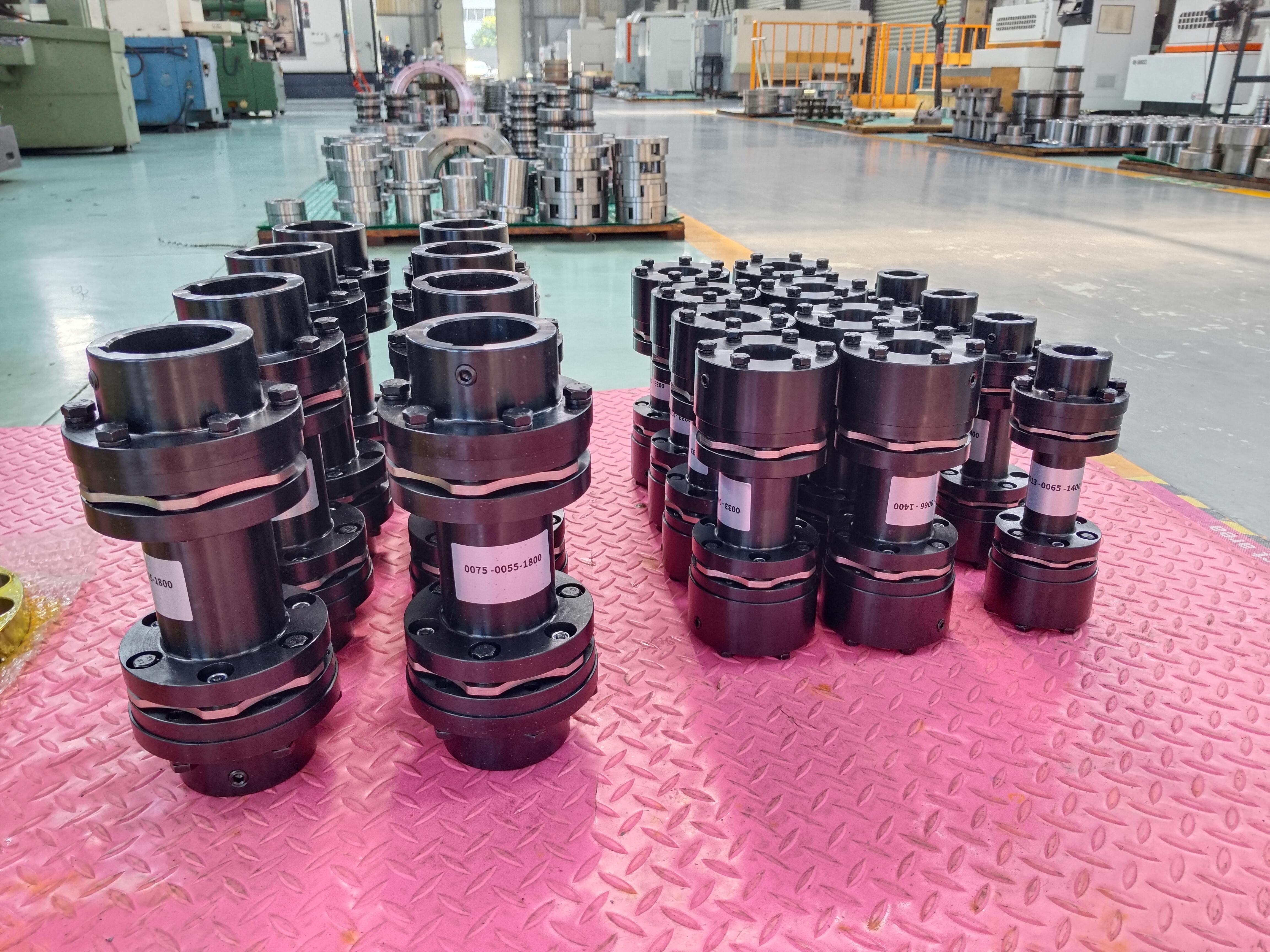

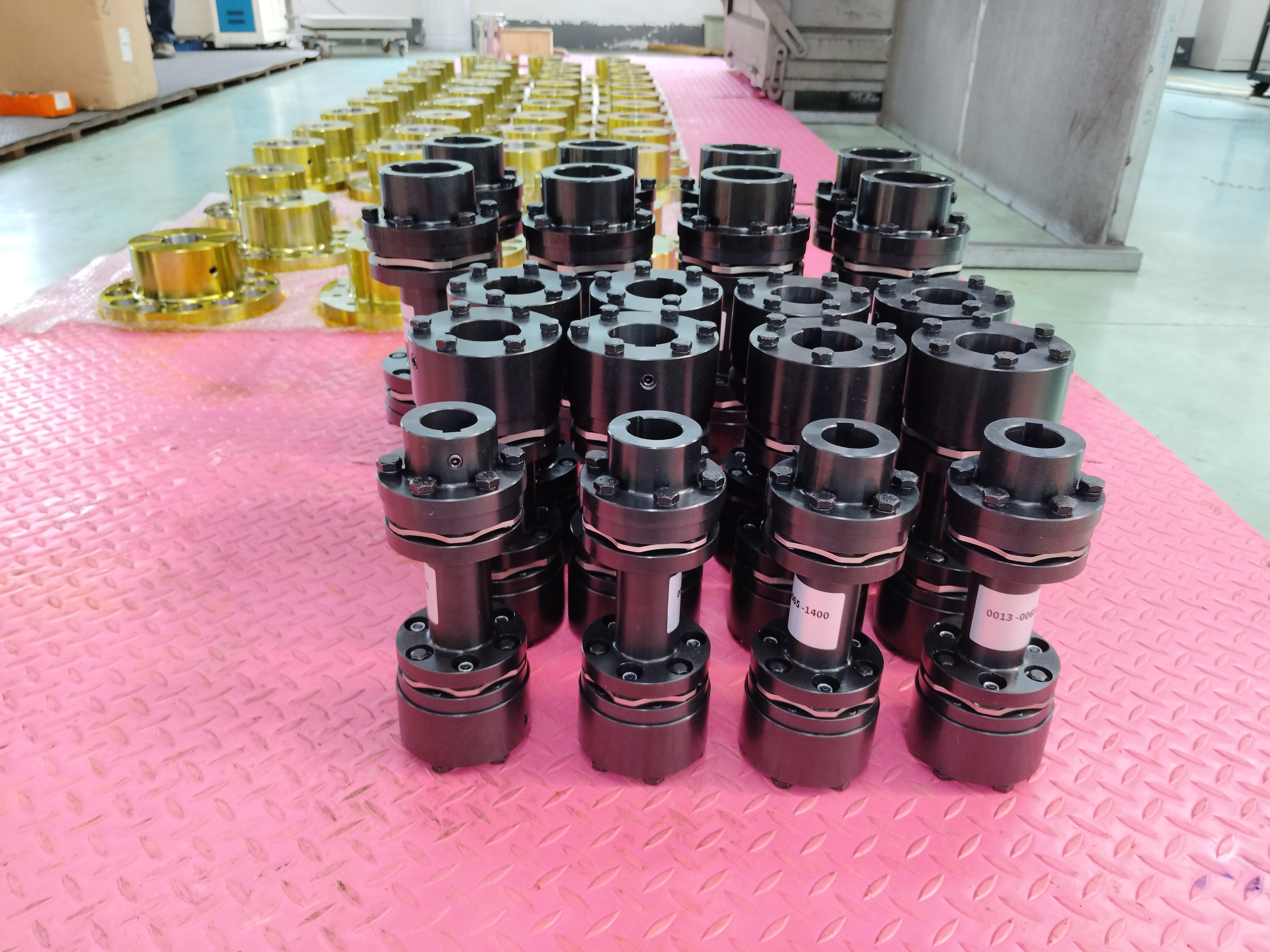

ข้อต่อไดอะแฟรมชนิด MPJ กับเพลากลางแตกต่างจากแบบมาตรฐานอย่างไร

ในบรรดารูปแบบข้อต่อไดอะแฟรมที่ใช้ในระบบขับเคลื่อนทางอุตสาหกรรม ข้อต่อไดอะแฟรมประเภท MPJ พร้อมเพลากลาง สร้างขึ้นตามข้อกำหนด Q/YP 21002X-2018 ตอบสนองความต้องการทางวิศวกรรมเฉพาะ: การส่งแรงบิดในระยะทางที่ไกลกว่าระหว่างอุปกรณ์สองชิ้นที่ไม่สามารถวางชิดกัน แทนที่จะเชื่อมต่อชุดไดอะแฟรมสองตัวที่ดุมเข้ากับดุมโดยตรง การออกแบบนี้จะใส่เพลากลางที่มีความแข็งแรงสูงระหว่างชุดไดอะแฟรมสองตัว โดยชุดหนึ่งติดตั้งใกล้กับอุปกรณ์ขับเคลื่อนและอีกชุดหนึ่งอยู่ใกล้อุปกรณ์ขับเคลื่อน การจัดเรียงนี้ช่วยให้ข้อต่อขยายช่องว่างการติดตั้งได้มากในขณะที่ยังคงแก้ไขการกระจัดในแนวทแยง แนวแกน และขนานที่พัฒนาข้ามช่วงนั้นเนื่องจากความแปรปรวนของฐานรากหรือการเติบโตของเพลาความร้อน

เมื่อเปรียบเทียบกับข้อต่อสปริงงูซึ่งใช้ส่วนประกอบสปริงโลหะขดพันผ่านฟันดุมที่เป็นร่องเพื่อส่งแรงบิดและดูดซับแรงกระแทก การออกแบบไดอะแฟรม MPJ อาศัยส่วนประกอบไดอะแฟรมที่เป็นโลหะทั้งหมดมากกว่ากลไกสปริงและร่อง ความแตกต่างของโครงสร้างนี้มีส่วนทำให้เกิดการตอบสนองแรงบิดที่เข้มงวดและพฤติกรรมการปรับสมดุลไดนามิกที่น่าพอใจ เนื่องจากไม่มีส่วนประกอบสปริงที่หลวมซึ่งจะถูกเปลี่ยนเกียร์ภายใต้แรงเหวี่ยงหนีศูนย์ที่ความเร็วการหมุนที่สูงขึ้น ผลลัพธ์ที่ได้คือการส่งแรงบิดที่เสถียรแม้ความเร็วของเพลาจะเพิ่มขึ้น พร้อมด้วยความเค้นเชิงกลที่ลดลงไปยังตลับลูกปืนและตัวเรือน และแนวโน้มการสั่นสะเทือนระหว่างการทำงานต่อเนื่องลดลง

เพลากลางมีบทบาทอย่างไรในระบบส่งกำลังทางไกล?

เพลากลางทำหน้าที่เป็นส่วนเชื่อมต่อที่แข็งแรงระหว่างชุดไดอะแฟรมทั้งสองชุด และความยาวของเพลาจะถูกเลือกตามระยะห่างทางกายภาพระหว่างอุปกรณ์ขับเคลื่อนและอุปกรณ์ขับเคลื่อนภายในระบบขับเคลื่อน ในการใช้งาน เช่น ระบบขับเคลื่อนสายพานลำเลียงที่ไซต์การประมวลผลสินแร่ หรือการจัดเตรียมปั๊มที่มอเตอร์อยู่ห่างจากยูนิตขับเคลื่อนเนื่องจากข้อกำหนดรูปแบบหรือระยะห่างด้านความปลอดภัย เพลานี้ช่วยให้แรงบิดเดินทางข้ามช่องว่างนั้นได้โดยไม่ต้องให้มอเตอร์และปั๊มนั่งติดกันโดยตรง เนื่องจากตัวเพลาผลิตจากเหล็กโลหะผสมที่มีความแข็งแรงสูงและมีขนาดที่ต้านทานการโค้งงอภายใต้ภาระแรงบิด จึงรักษาความตรงตลอดช่วง ซึ่งในทางกลับกันช่วยให้ชุดไดอะแฟรมที่ปลายแต่ละด้านทำหน้าที่ชดเชยการวางแนวที่ไม่ตรงตามที่ตั้งใจไว้ แทนที่จะชดเชยเพลาที่โค้งงอหรือเล็กเกินไป

เหตุใดการกระจัดในแนวทแยง ตามแนวแกน และขนานจึงมีความสำคัญในการติดตั้งช่วงขนาดใหญ่

ตลอดช่วงการติดตั้งที่ยาวนาน ความแปรผันเล็กน้อยในการตกตะกอนของฐานราก การขยายตัวทางความร้อนของเพลาภายใต้อุณหภูมิการทำงาน หรือข้อผิดพลาดเล็กน้อยระหว่างการจัดตำแหน่งเริ่มต้น อาจสะสมจนเกิดการเคลื่อนตัวซึ่งอาจเป็นเรื่องยากสำหรับการดูดซับข้อต่อโดยตรงสั้นๆ ชุดไดอะแฟรมซึ่งวางอยู่ที่ปลายด้านใดด้านหนึ่งของเพลากลางแต่ละอันจะโค้งงออย่างอิสระเพื่อแก้ไขประเภทการกระจัดเฉพาะที่เกิดขึ้นที่จุดเชื่อมต่อที่เกี่ยวข้อง ไม่ว่าการกระจัดนั้นเป็นเชิงมุม ตามแนวแกน หรือทั้งสองอย่างรวมกัน วิธีการชดเชยแบบกระจายนี้เป็นส่วนหนึ่งของเหตุผลว่าทำไมการออกแบบจึงเหมาะสมกับการติดตั้งที่มีช่วงกว้าง โดยที่จุดเชื่อมต่อจุดเดียวอาจอยู่ภายใต้ความเค้นดัดงอที่มากเกินไป

วัสดุและขั้นตอนการผลิตใดบ้างที่เกี่ยวข้องกับการผลิตข้อต่อเหล่านี้

โดยทั่วไป แผ่นไดอะแฟรมผลิตจากสเตนเลสสตีลหรือเหล็กโลหะผสมที่ผ่านการอบชุบด้วยความร้อน ซึ่งเป็นวัสดุที่เลือกใช้เนื่องจากความสามารถในการโค้งงอซ้ำๆ ในรอบการทำงานหลายรอบโดยไม่เกิดรอยแตกเมื่อยล้า โดยทั่วไปการผลิตเกี่ยวข้องกับการปั๊มที่แม่นยำหรือการตัดด้วยเลเซอร์เพื่อสร้างโปรไฟล์ไดอะแฟรม ตามด้วยกระบวนการอบชุบด้วยความร้อนที่มีการควบคุม ซึ่งจะกำหนดคุณสมบัติทางกลที่จำเป็นสำหรับประสิทธิภาพการดัดงอในระยะยาว ส่วนประกอบดุมและเพลากลางถูกตัดเฉือนจากเหล็กกล้าคาร์บอนหรือโลหะผสมเหล็ก และเจาะจนถึงเส้นผ่านศูนย์กลางเพลาที่มีพิกัดความเผื่อต่ำ เนื่องจากการเจาะที่ไม่ถูกต้องแม้แต่น้อยก็สามารถทำให้เกิดการสั่นสะเทือนได้เมื่อชุดประกอบหมุนด้วยความเร็วการทำงานภายในระบบขับเคลื่อนทางอุตสาหกรรม

ลักษณะการทำงานใดที่ควรคาดหวังจากประเภทข้อต่อนี้

เนื่องจากชุดไดอะแฟรมส่งแรงบิดผ่านการสัมผัสระหว่างโลหะกับโลหะอย่างต่อเนื่อง แทนที่จะเลื่อนหรือพื้นผิวที่เป็นตาข่าย ระยะฟันเฟืองจะยังคงใกล้ศูนย์ตลอดอายุการใช้งานของคัปปลิ้ง ความแข็งแกร่งเชิงบิดค่อนข้างสูง ซึ่งหมายความว่าข้อต่อจะบิดน้อยมากภายใต้ภาระ ซึ่งรองรับการใช้งานที่จังหวะการหมุนระหว่างเพลาที่เชื่อมต่อต้องมีความสม่ำเสมอ เช่น เพลาขับเครื่องกำเนิดไฟฟ้าในโรงไฟฟ้าหรือชุดขับปั๊มสูบจ่ายที่มีความแม่นยำ ประสิทธิภาพการปรับสมดุลไดนามิกก็มีแนวโน้มที่ดีเช่นกัน เนื่องจากโครงสร้างโลหะทั้งหมดหลีกเลี่ยงความผิดปกติของการกระจายมวลที่อาจเกิดขึ้นกับการออกแบบที่ใช้สปริงหรืออีลาสโตเมอร์ที่ความเร็วการหมุนที่สูงขึ้น

ข้อต่อเหล่านี้นำไปใช้ภายในระบบขับเคลื่อนทางอุตสาหกรรมของกานาที่ไหน

ภาคเหมืองแร่ของกานา รวมถึงการดำเนินงานด้านทองคำและแมงกานีส มักจะเกี่ยวข้องกับการจัดเตรียมสายพานลำเลียงและเครื่องบด โดยการวางตำแหน่งมอเตอร์ถูกกำหนดโดยโครงร่างมากกว่าที่จะอยู่ใกล้กับอุปกรณ์ที่ขับเคลื่อน ทำให้ข้อต่อเพลากลางได้รับการออกแบบให้เหมาะสมในทางปฏิบัติสำหรับการเชื่อมต่อส่วนประกอบที่อยู่ห่างกันเหล่านี้ภายในระบบขับเคลื่อนที่ใหญ่กว่า โรงงานผลิตปูนซีเมนต์ใช้การจัดเรียงข้อต่อช่วงยาวที่คล้ายกันภายในระบบขับเคลื่อนของเตาเผา ซึ่งการขยายตัวทางความร้อนตามความยาวของเพลาในระหว่างรอบการยิงต่อเนื่องต้องใช้ชุดไดอะแฟรมเพื่อแก้ไขการเคลื่อนตัวที่ค่อยๆ เกิดขึ้นระหว่างการทำงาน

โรงงานผลิตไฟฟ้า รวมถึงโรงไฟฟ้าพลังความร้อนและไฟฟ้าพลังน้ำ ใช้ข้อต่อไดอะแฟรมกับเพลากลางเพื่อเชื่อมต่อกังหันกับเครื่องกำเนิดไฟฟ้าซึ่งอยู่ในตำแหน่งที่ห่างกันคงที่ภายในโครงร่างโรงไฟฟ้า การติดตั้งเครื่องสูบน้ำและบำบัดน้ำชลประทานยังใช้ประเภทข้อต่อนี้ด้วย โดยตำแหน่งของปั๊มและมอเตอร์จะถูกแยกออกจากกันโดยข้อกำหนดการเข้าถึงโครงสร้างหรือการบำรุงรักษา ช่วยให้แรงบิดเคลื่อนที่ผ่านช่องว่างในขณะที่ส่วนไดอะแฟรมจัดการกับการวางแนวที่ไม่ตรงที่เป็นผลจากจุดเชื่อมต่อแต่ละจุด

สิ่งที่ควรตรวจสอบก่อนเลือกและติดตั้งประเภทข้อต่อนี้

การเลือกเริ่มต้นด้วยการยืนยันข้อกำหนดแรงบิดและความเร็วในการหมุนของอุปกรณ์ที่เชื่อมต่อโดยเทียบกับความจุพิกัดของคัปปลิ้ง พร้อมด้วยการวัดช่วงการติดตั้งจริงเพื่อให้สามารถระบุความยาวเพลากลางสำหรับระบบขับเคลื่อนที่ต้องการได้อย่างถูกต้อง เส้นผ่านศูนย์กลางรูเพลาและขนาดของรูสลักทั้งในด้านการขับขี่และด้านขับเคลื่อนจะต้องตรงกับดุมคัปปลิ้งอย่างแม่นยำ เนื่องจากการเชื่อมต่อที่ประกอบไม่ดีอาจทำให้เกิดการสั่นสะเทือนได้ ไม่ว่าชุดไดอะแฟรมจะได้รับการจัดอันดับสำหรับการใช้งานที่ดีเพียงใด
