อธิบายขั้นตอนการติดตั้งข้อต่อไดอะแฟรมอย่างละเอียด

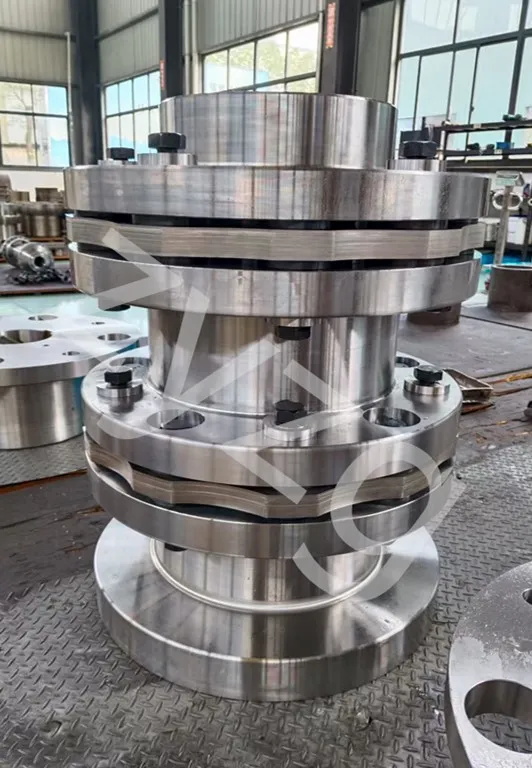

ไดอะแฟรมหลายกลุ่ม (แผ่นเหล็กสเตนเลสบาง) ประสานกันด้วยสลักเกลียวทั้งสองครึ่ง ไดอะแฟรมแต่ละกลุ่มประกอบด้วยหลายชั้นซ้อนกัน ไดอะแฟรมแบ่งออกเป็นประเภททั้งชิ้นแบบก้านและแบบชิ้นที่แตกต่างกัน ข้อต่อไดอะแฟรมจะชดเชยการเคลื่อนตัวสัมพัทธ์ของเพลาทั้งสองที่เชื่อมต่ออยู่ด้วยการเปลี่ยนรูปยืดหยุ่นของไดอะแฟรม เป็นข้อต่อแบบยืดหยุ่นที่มีองค์ประกอบแข็งแรงเป็นโลหะประสิทธิภาพสูง ซึ่งไม่ต้องการการหล่อลื่น มีโครงสร้างที่กะทัดรัด มีความแข็งแรงสูง อายุการใช้งานยาวนาน ไม่มีช่องว่างในการหมุน ไม่ได้รับผลกระทบจากอุณหภูมิและการปนเปื้อนของน้ำมัน และมีลักษณะของความต้านทานกรดและด่างและความต้านทานการกัดกร่อน เหมาะสำหรับระบบส่งกำลังเพลาในสภาพแวดล้อมการทำงานที่มีอุณหภูมิสูง ความเร็วสูง และมีฤทธิ์กัดกร่อน

ขั้นตอนการติดตั้งข้อต่อไดอะแฟรม:

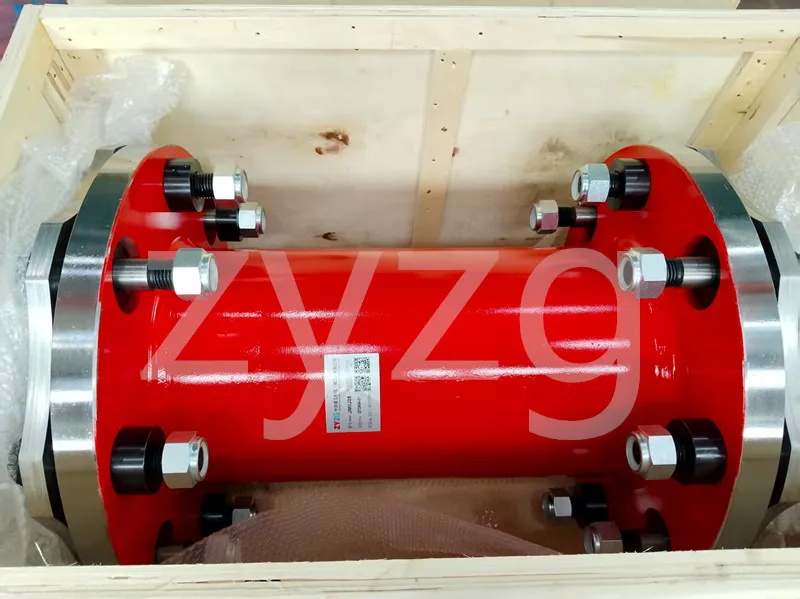

1. เมื่อติดตั้งคัปปลิ้งที่ไซต์งาน โปรดนับส่วนประกอบทั้งหมดอย่างระมัดระวังเพื่อให้แน่ใจว่าไม่มีชิ้นส่วนใดขาดหายไป ชุดคัปปลิ้งหนึ่งชุดประกอบด้วยแอคทีฟฮาล์ฟคัปปลิ้งหนึ่งชุด, คัปปลิ้งครึ่งพาสซีฟหนึ่งชุด, ชุดประกอบไดอะแฟรมหกส่วนหนึ่งชุด, สกรูยึดความแข็งแรงสูง, น็อต และแหวนรองสปริง รวมเป็นหกชิ้น ก่อนที่จะติดตั้งครึ่งแอคทีฟและพาสซีฟบนเพลาหลักที่สอดคล้องกันและจัดวางอย่างเหมาะสม โปรดจัดเก็บชุดไดอะแฟรมไว้อย่างเหมาะสม (อย่าโยน กระแทก กดแรง ๆ หรือกระแทกมัน) เพื่อหลีกเลี่ยงผลกระทบต่อความแม่นยำและความสมบูรณ์ของไดอะแฟรม

2. ทำความสะอาดคราบน้ำมันและสีจากรูด้านในของข้อต่อกึ่งเพลาและวงกลมด้านนอกของหน้าแปลนอย่างทั่วถึง ใช้การทำความร้อนในอ่างน้ำมันหรือการทำความร้อนแบบเหนี่ยวนำกับเพลาหลักและเพลากึ่งพาสซีฟ (อุณหภูมิไม่ควรเกิน 300°C และโดยทั่วไปแนะนำให้ควบคุมอุณหภูมิภายใน 160°C ถึง 250°C) ก่อนทำความร้อน ให้เตรียมการประกอบทั้งหมดให้เสร็จสิ้น ตรวจสอบข้อผิดพลาดด้านมิติในขนาดรูเพลา ความยาว ความกว้างของร่องสลัก และความลึกของร่องสลัก และดูว่าหัวเพลาหลักมีรอยขีดข่วนหรือรอยบุบอย่างรุนแรงหรือไม่ เพื่อป้องกันไม่ให้เพลากึ่งหลังการให้ความร้อนไม่พอดีอย่างเหมาะสมระหว่างการประกอบ ซึ่งส่งผลต่อการใช้งานหรือทำให้เกิดความเสียหาย หรือเนื่องจากการวางตำแหน่งที่ไม่เหมาะสมของผลิตภัณฑ์ ทำให้ผู้ใช้ไม่สามารถระบุตำแหน่งได้อย่างแม่นยำในระหว่างการติดตั้งชิ้นส่วนอะไหล่ครั้งต่อไป ซึ่งส่งผลต่อการใช้งาน

3. ข้อต่อกึ่งยืดหยุ่นหลักและรองที่ติดตั้งบนเมนเฟรมจะได้รับการติดตั้งการจัดตำแหน่งผ่านขั้นตอนของการจัดตำแหน่งเริ่มต้น การจัดตำแหน่งแบบหยาบ และการจัดตำแหน่งที่แม่นยำ

(1.)  การจัดตำแหน่งเริ่มต้น: กระบวนการนี้เกี่ยวข้องกับการใช้ตาเปล่าเป็นวิธีควบคุมในการวางตำแหน่งมอเตอร์และพัดลมในแง่ของการวางแนวแนวนอน ระยะห่างจากหน้าไปหลัง ความแตกต่างของความสูง และมุมตามแนวแกน ฯลฯ เพื่อเตรียมพร้อมสำหรับการจัดตำแหน่งครั้งต่อไป

(2.) การจัดแนวหยาบ: สิ่งนี้เกี่ยวข้องกับการใช้วิธีการที่ง่ายที่สุด เช่น ไม้บรรทัดหรือเวอร์เนียคาลิปเปอร์ เช่นเดียวกับคาลิเปอร์ เพื่อให้แน่ใจว่าระนาบหลักของอุปกรณ์ข้อต่อครึ่งทั้งสองขนานกัน และระยะห่างสัมพัทธ์สอดคล้องกับข้อกำหนดทางเทคนิคของค่าช่องว่าง t โดยทั่วไป ค่าที่แท้จริงของช่องว่างควรอยู่ระหว่าง 0.5 มม. ถึง 0.8 มม. มากกว่าค่าทางทฤษฎี นอกจากนี้ การเบี่ยงเบนในแนวรัศมีของด้านบนและด้านล่าง ตลอดจนตำแหน่งด้านหน้าและด้านหลังของวงกลมด้านนอกของหน้าแปลนของอุปกรณ์คลัปครึ่งทั้งสองควรจะสอดคล้องกัน

หมายเหตุ: ก่อนใช้งาน โปรดปฏิบัติตามคู่มือการติดตั้งนี้อย่างเคร่งครัดและกรอกรายการต่อไปนี้ให้ครบถ้วน คุณจะได้รับชุดข้อต่อแบบยืดหยุ่นที่ไม่ต้องบำรุงรักษา ใช้งานได้ยาวนาน อัตราความล้มเหลวต่ำ และเชื่อถือได้สูง
